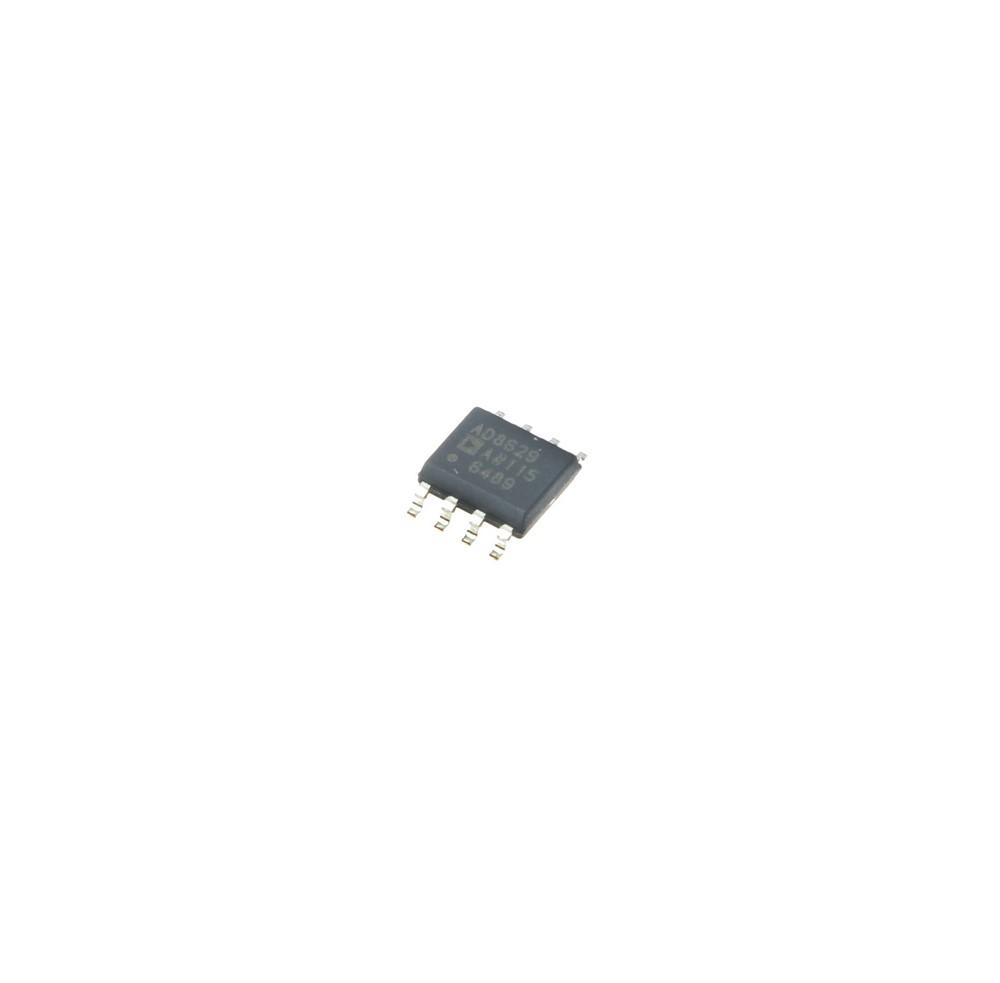

آمپلی فایر AD8629ARZ
AD8629ARZ
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: AD8629ARZ
نام کارخانهای: AD8629ARZ
تعداد کانال 2 کانال
جریان خروجی 30 میلی آمپر
نوع خروجی Rail-to-Rail
فرکانس 2.5 مگا هرتز
نوع تغذیه Single
سرعت 1 ولت بر میکروثانیه
جریان ورودی 100 پیکو آمپر
ولتاژ ورودی افست 1 میکرو ولت
نوع ورودی Rail-to-Rail
تراکم جریان ورودی ورودی 5 fA/sqrt هرتز
جریان ورودی افست 200 پیکو آمپر
نوع نصب روی برد SMD/SMT
جریان تامین 1 میلی آمپر
کمترین ولتاژ تغذیه 2.7 ولت
بیشترین ولتاژ تغذیه 5 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 100 عدد
برند: Analog Devices
پکیج: SO-8 (SOP-8)
بستهبندی: Tape & Reel
عنوان گروه: Precision Amplifiers
توضیحات: Input/Output Operational Amplifier Input/Output Operational Amplifier
Number of Channels 2 Channel
Output Current 30 mA
Output Type Rail-to-Rail
Gain Bandwidth Product (fT) 2.5 MHz
Supply Type Single
Slew Rate 1 V/µs
Input Bias Current 100 pA
Input Offset Voltage 1 µV
Input Type Rail-to-Rail
Input Noise Current Density 5 fA/sqrt Hz
Input Offset Current 200 pA
Mounting Style SMD/SMT
Supply Current 1 mA
Supply Voltage (Min) 2.7 V
Supply Voltage (Max) 5 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand Analog Devices
Package SO-8 (SOP-8)
نقد و بررسی
AD8629ARZ یک آمپلیفایر عملیاتی دوگانه (Dual Operational Amplifier) پیشرفته از شرکت Analog Devices است که به عنوان یکی از بهترین گزینهها در دسته آمپلیفایرهای دقیق با فناوری Zero-Drift شناخته میشود. این قطعه با تمرکز بر کاهش نویز، آفست پایین و جریان بایاس ورودی ناچیز، برای کاربردهای حساس و دقیق طراحی شده است. AD8629ARZ بخشی از خانواده AD8628/AD8629/AD8630 است که از تکنیکهای Auto-Zeroing و Chopping برای دستیابی به عملکرد برتر در فرکانسهای پایین استفاده میکند. این محصول در بستهبندی SOIC-8 عرضه میشود و با قابلیت کارکرد در محدوده دمایی گسترده (-40°C تا +125°C)، گزینهای ایدئال برای محیطهای صنعتی و حرفهای محسوب میشود.
ویژگیهای کلیدی
- عملکرد دقیق و پایدار: آفست ولتاژ ورودی حداکثر 5 µV و درفت آفست بسیار کم (کمتر از 0.005 µV/°C)، که تضمینکننده دقت بالا در اندازهگیریها است.
- نویز پایین و پهنای باند وسیع: پهنای باند 2.5 MHz، نویز ورودی پایین (حدود 0.5 µV p-p در فرکانسهای پایین) و جریان بایاس ورودی تنها 30 pA، که آن را برای مدارهای حساس به نویز مناسب میکند.
- ورودی/خروجی Rail-to-Rail: قابلیت کار با منبع تغذیه تک (Single-Supply) تا 5V، با ورودی و خروجی کاملاً Rail-to-Rail برای حداکثر بهرهبرداری از محدوده ولتاژ.
- مصرف انرژی بهینه: جریان مصرفی پایین (حدود 1 mA در هر آمپلیفایر) و نسبت رد مد مشترک (CMRR) 140 dB، که عملکرد عالی در برابر تداخلات را فراهم میکند.
- بستهبندی و ایمنی: بسته SOIC-8 با قابلیت نصب سطحی (Surface Mount)، مقاوم در برابر ESD تا 4 kV و سازگار با استانداردهای RoHS.
کاربردها
AD8629ARZ در صنایع مختلفی که نیاز به دقت بالا و پایداری طولانیمدت دارند، کاربرد دارد. برخی از کاربردهای اصلی عبارتند از:
- ابزارهای اندازهگیری و تست: مانند مولتیمترها، اسیلوسکوپها و سیستمهای کالیبراسیون دقیق.
- سنسورها و مبدلها: تقویت سیگنالهای ضعیف از سنسورهای دما، فشار یا نور، بدون افزودن نویز اضافی.
- تجهیزات پزشکی: در دستگاههای مانیتورینگ بیمار، ECG و EEG برای پردازش سیگنالهای بیولوژیکی حساس.
- سیستمهای کنترل صنعتی: مدارهای PID، فیلترها و تقویتکنندههای instrumentation در اتوماسیون کارخانهها.
- صوتی و چندرسانهای: تقویت صدا با کیفیت بالا در تجهیزات حرفهای صوتی.
مزایا نسبت به رقبا
در مقایسه با آمپلیفایرهای مشابه مانند OP07 یا LM358، AD8629ARZ با فناوری Zero-Drift خود، آفست و درفت را به حداقل میرساند و نیاز به کالیبراسیون مداوم را حذف میکند. این قطعه همچنین مصرف انرژی کمتری دارد و در محیطهای نویزی عملکرد بهتری ارائه میدهد، که آن را به انتخابی اقتصادی و قابل اعتماد برای پروژههای بلندمدت تبدیل میکند. با توجه به کیفیت ساخت Analog Devices، این محصول عمر مفید بالایی دارد و در برابر تغییرات دمایی مقاوم است.
سؤالات متداول (FAQ)
- آیا AD8629ARZ برای منبع تغذیه تک مناسب است؟
بله، این آمپلیفایر با منبع تغذیه تک (Single-Supply) از 2.7V تا 5V کار میکند و ورودی/خروجی Rail-to-Rail آن اجازه میدهد تا از تمام محدوده ولتاژ استفاده شود، که برای مدارهای باتریمحور ایدئال است. - چگونه نویز پایین این محصول به عملکرد مدار کمک میکند؟
با نویز ورودی بسیار کم (0.5 µV p-p در 0.1Hz تا 10Hz)، AD8629ARZ سیگنالهای ضعیف را بدون distortion تقویت میکند، که در کاربردهای دقیق مانند سنسورهای پزشکی یا اندازهگیریهای علمی حیاتی است. - آیا این قطعه نیاز به مدارهای خارجی برای کاهش آفست دارد؟
خیر، فناوری Auto-Zeroing داخلی آن آفست و درفت را به طور خودکار مدیریت میکند، بنابراین نیازی به اجزای خارجی برای کالیبراسیون نیست و طراحی مدار را سادهتر میکند.
برای خرید AD8629ARZ با کیفیت اصلی و قیمت مناسب، پیشنهاد میکنم از سایت E366.ir بازدید کنید. این سایت تنوع بالایی از قطعات الکترونیکی را ارائه میدهد و امکان خرید آسان و تحویل سریع را فراهم کرده است.
