میکروکنترلر STM32F103CBT6

میکروکنترلر STM32F103CBT6 از خانواده‌ی STM32F1 شرکت STMicroelectronics است که بر پایه‌ی معماری ARM Cortex-M3 طراحی شده است. این میکروکنترلر با فرکانس کاری حداکثر 72 مگاهرتز، عملکردی قدرتمند و انعطاف‌پذیر را برای طیف گسترده‌ای از کاربردها ارائه می‌دهد. در ادامه به بررسی ویژگی‌های فنی و قابلیت‌های این میکروکنترلر می‌پردازیم.

ویژگی‌های کلیدی

1. پردازنده‌ی قدرتمند:

   • معماری ARM Cortex-M3 با فرکانس کاری حداکثر 72 مگاهرتز.

   • قابلیت اجرای دستورالعمل‌های Thumb-2 برای بهینه‌سازی عملکرد و مصرف انرژی.

2. حافظه:

   • 128 کیلوبایت حافظه‌ی فلش برای ذخیره‌سازی کد.

   • 20 کیلوبایت حافظه‌ی SRAM برای داده‌های موقت.

3. پورت‌های ارتباطی:

   • 2 پورت SPI برای ارتباط سریال با سرعت بالا.

   • 2 پورت I2C برای ارتباط با سنسورها و ماژول‌های خارجی.

   • 3 پورت USART برای ارتباط سریال با دستگاه‌های دیگر.

   • 1 پورت USB با پشتیبانی از حالت‌های Device و Host.

4. مبدل‌های آنالوگ به دیجیتال (ADC):

   • 2 مبدل 12 بیتی با حداکثر 16 کانال ورودی.

   • قابلیت نمونه‌برداری با سرعت 1 میکروثانیه.

5. تایمرها:

   • 4 تایمر 16 بیتی برای کاربردهای زمان‌بندی و PWM.

   • 1 تایمر 16 بیتی پیشرفته برای کنترل موتور و کاربردهای صنعتی.

6. واحد DMA:

   • 7 کانال DMA برای انتقال داده‌ها بدون دخالت CPU و افزایش کارایی سیستم.

7. مصرف انرژی:

   • حالت‌های مختلف مدیریت انرژی شامل Sleep, Stop, و Standby برای کاهش مصرف انرژی.

8. پکیج و پین‌ها:

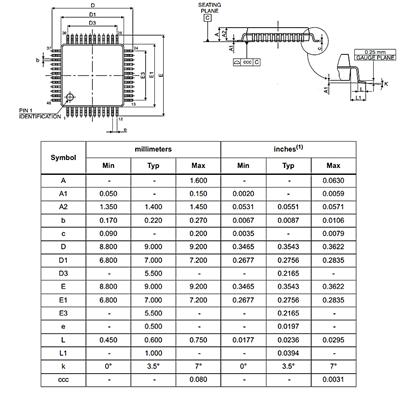

   • پکیج LQFP48 با 37 پین قابل استفاده برای ورودی/خروجی.

   • ولتاژ کاری 2.0 تا 3.6 ولت.

کاربردهای رایج

• سیستم‌های صنعتی: کنترل موتور، اتوماسیون صنعتی و سیستم‌های مانیتورینگ.

• گجت‌های پوشیدنی: با توجه به مصرف انرژی پایین و قابلیت‌های ارتباطی متنوع.

• سیستم‌های ارتباطی: ماژول‌های ارتباطی مانند Zigbee، LoRa و بلوتوث.

• پروژه‌های آموزشی: به دلیل قیمت مناسب و قابلیت‌های گسترده.

مزایای STM32F103CBT6

• قیمت مناسب: با توجه به قابلیت‌های ارائه‌شده، این میکروکنترلر گزینه‌ای مقرون‌به‌صرفه است.

• پشتیبانی گسترده: کتابخانه‌های نرم‌افزاری مانند STM32CubeMX و HAL توسعه‌ی نرم‌افزار را تسهیل می‌کنند.

• انعطاف‌پذیری: پورت‌های ارتباطی متنوع و قابلیت‌های سخت‌افزاری گسترده.

سوالات متداول (FAQ)

1. آیا این میکروکنترلر برای کاربردهای IoT مناسب است؟
   بله، با توجه به پشتیبانی از پروتکل‌های ارتباطی مانند I2C، SPI و USB، این میکروکنترلر برای کاربردهای اینترنت اشیا (IoT) ایده‌آل است.

2. چگونه می‌توان مصرف انرژی این میکروکنترلر را بهینه کرد؟
   با استفاده از حالت‌های کم‌مصرف مانند Sleep و Standby، می‌توان مصرف انرژی را به میزان قابل توجهی کاهش داد.

3. آیا این میکروکنترلر از سیستم عامل بلادرنگ (RTOS) پشتیبانی می‌کند؟
   بله، معماری Cortex-M3 و منابع سخت‌افزاری این میکروکنترلر امکان اجرای سیستم‌عامل‌های بلادرنگ مانند FreeRTOS را فراهم می‌کند.

میکروکنترلر STM32F103CBT6 با ترکیبی از قدرت پردازشی، قابلیت‌های ارتباطی و مصرف انرژی بهینه، گزینه‌ای ایده‌آل برای طیف گسترده‌ای از پروژه‌های الکترونیکی است.
