/نیمه هادی ها Semiconductors

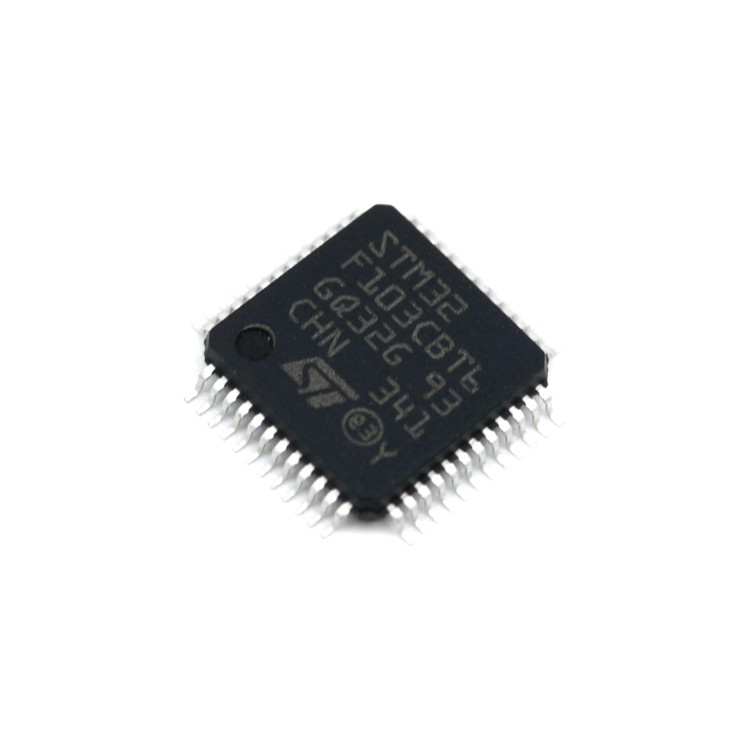

میکروکنترلر STM32F103CBT6 پکیج LQFP-48

STM32F103CBT6
برند:STMicroelectronics
ندارد - کالای اصل 🏅
277,200
مشخصات

نوع هسته

Cortex-M3

خانواده پردازشگر

STM32F1

تعداد ورودی/خروجی

37

توضیحات

نام قطعه: میکروکنترلر STM32F103CBT6
نام کارخانه‌ای: STM32F103CBT6
تعداد در بسته: 250 عدد
برند: STMicroelectronics

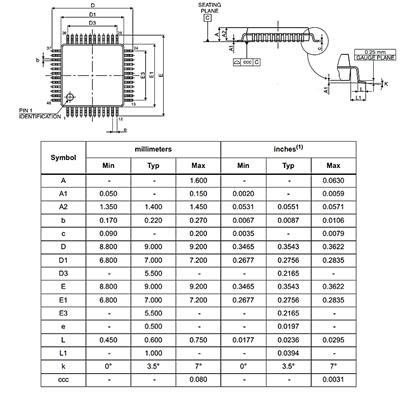

پکیج: LQFP-48

نوع هسته ARM Cortex M3
بیشترین فرکانس کاری 72 مگا هرتز
تعداد ورودی/خروجی 37 ورودی/خروجی
حافظه قابل برنامه ریزی 128 کیلو بایت
مقدار RAM 20 کیلو بایت
دقت ADC 12 بیت
خانواده پردازشگر ARM Cortex M
نوع قرار گیری SMD/SMT
کمترین ولتاژ تغذیه 2 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بسته‌بندی: Tray
عنوان گروه: ARM Microcontrollers - MCU
دیتاشیت: STM32F103CBT6
توضیحات: 32-BIT F:128KB SRAM:20KB Arm-Based 32bit MCU Microcontroller with Flash:128Kbyte SRAM:20Kbyte

Core ARM Cortex M3
Maximum Clock Frequency 72 MHz
Number of I/Os 37 I/O
Program Memory Size 128 kB
Data RAM Size 20 kB
ADC Resolution 12 bit
Processor Series ARM Cortex M
Termination Style SMD/SMT
Supply Voltage (Min) 2 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-48

نقد و بررسی

میکروکنترلر STM32F103CBT6 از خانواده‌ی STM32F1 شرکت STMicroelectronics است که بر پایه‌ی معماری ARM Cortex-M3 طراحی شده است. این میکروکنترلر با فرکانس کاری حداکثر 72 مگاهرتز، عملکردی قدرتمند و انعطاف‌پذیر را برای طیف گسترده‌ای از کاربردها ارائه می‌دهد. در ادامه به بررسی ویژگی‌های فنی و قابلیت‌های این میکروکنترلر می‌پردازیم.

ویژگی‌های کلیدی

  1. پردازنده‌ی قدرتمند:

    • معماری ARM Cortex-M3 با فرکانس کاری حداکثر 72 مگاهرتز.

    • قابلیت اجرای دستورالعمل‌های Thumb-2 برای بهینه‌سازی عملکرد و مصرف انرژی.

  2. حافظه:

    • 128 کیلوبایت حافظه‌ی فلش برای ذخیره‌سازی کد.

    • 20 کیلوبایت حافظه‌ی SRAM برای داده‌های موقت.

  3. پورت‌های ارتباطی:

    • 2 پورت SPI برای ارتباط سریال با سرعت بالا.

    • 2 پورت I2C برای ارتباط با سنسورها و ماژول‌های خارجی.

    • 3 پورت USART برای ارتباط سریال با دستگاه‌های دیگر.

    • 1 پورت USB با پشتیبانی از حالت‌های Device و Host.

  4. مبدل‌های آنالوگ به دیجیتال (ADC):

    • 2 مبدل 12 بیتی با حداکثر 16 کانال ورودی.

    • قابلیت نمونه‌برداری با سرعت 1 میکروثانیه.

  5. تایمرها:

    • 4 تایمر 16 بیتی برای کاربردهای زمان‌بندی و PWM.

    • 1 تایمر 16 بیتی پیشرفته برای کنترل موتور و کاربردهای صنعتی.

  6. واحد DMA:

    • 7 کانال DMA برای انتقال داده‌ها بدون دخالت CPU و افزایش کارایی سیستم.

  7. مصرف انرژی:

    • حالت‌های مختلف مدیریت انرژی شامل Sleep, Stop, و Standby برای کاهش مصرف انرژی.

  8. پکیج و پین‌ها:

    • پکیج LQFP48 با 37 پین قابل استفاده برای ورودی/خروجی.

    • ولتاژ کاری 2.0 تا 3.6 ولت.

کاربردهای رایج

  • سیستم‌های صنعتی: کنترل موتور، اتوماسیون صنعتی و سیستم‌های مانیتورینگ.

  • گجت‌های پوشیدنی: با توجه به مصرف انرژی پایین و قابلیت‌های ارتباطی متنوع.

  • سیستم‌های ارتباطی: ماژول‌های ارتباطی مانند Zigbee، LoRa و بلوتوث.

  • پروژه‌های آموزشی: به دلیل قیمت مناسب و قابلیت‌های گسترده.

مزایای STM32F103CBT6

  • قیمت مناسب: با توجه به قابلیت‌های ارائه‌شده، این میکروکنترلر گزینه‌ای مقرون‌به‌صرفه است.

  • پشتیبانی گسترده: کتابخانه‌های نرم‌افزاری مانند STM32CubeMX و HAL توسعه‌ی نرم‌افزار را تسهیل می‌کنند.

  • انعطاف‌پذیری: پورت‌های ارتباطی متنوع و قابلیت‌های سخت‌افزاری گسترده.

سوالات متداول (FAQ)

  1. آیا این میکروکنترلر برای کاربردهای IoT مناسب است؟
    بله، با توجه به پشتیبانی از پروتکل‌های ارتباطی مانند I2C، SPI و USB، این میکروکنترلر برای کاربردهای اینترنت اشیا (IoT) ایده‌آل است.

  2. چگونه می‌توان مصرف انرژی این میکروکنترلر را بهینه کرد؟
    با استفاده از حالت‌های کم‌مصرف مانند Sleep و Standby، می‌توان مصرف انرژی را به میزان قابل توجهی کاهش داد.

  3. آیا این میکروکنترلر از سیستم عامل بلادرنگ (RTOS) پشتیبانی می‌کند؟
    بله، معماری Cortex-M3 و منابع سخت‌افزاری این میکروکنترلر امکان اجرای سیستم‌عامل‌های بلادرنگ مانند FreeRTOS را فراهم می‌کند.

میکروکنترلر STM32F103CBT6 با ترکیبی از قدرت پردازشی، قابلیت‌های ارتباطی و مصرف انرژی بهینه، گزینه‌ای ایده‌آل برای طیف گسترده‌ای از پروژه‌های الکترونیکی است.
