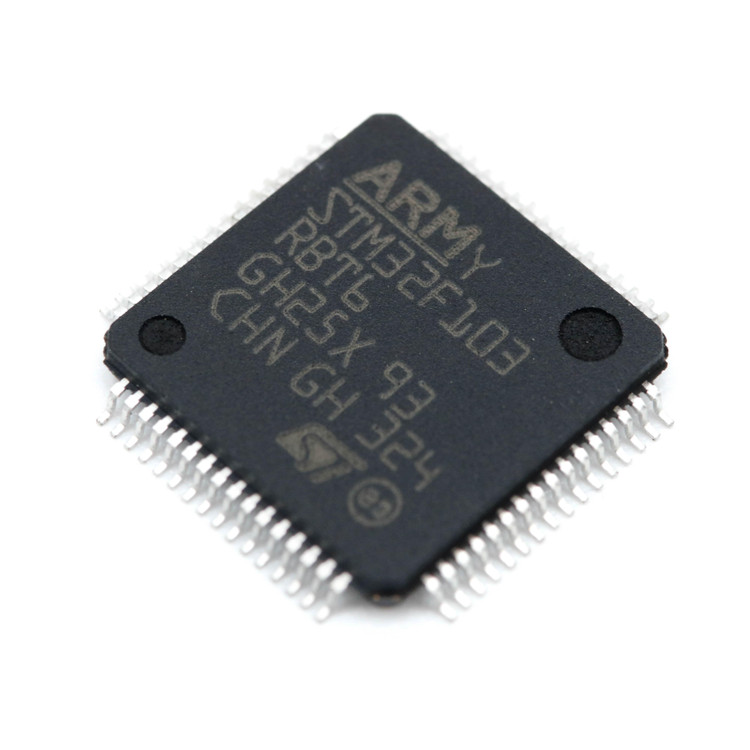

میکروکنترلر STM32F103RBT6 پکیج LQFP-64

میکروکنترلر STM32F103RBT6 از خانواده STM32F1 شرکت STMicroelectronics است که بر پایه معماری ARM Cortex-M3 طراحی شده است. این میکروکنترلر با عملکرد بالا و مصرف انرژی بهینه، گزینه‌ای ایده‌آل برای کاربردهای صنعتی، مصرفی و ارتباطی محسوب می‌شود. در ادامه به بررسی ویژگی‌ها و قابلیت‌های این محصول می‌پردازیم.

1. معماری و هسته پردازنده

• هسته Cortex-M3: این میکروکنترلر از هسته 32 بیتی ARM Cortex-M3 با فرکانس کاری حداکثر 72 مگاهرتز بهره می‌برد. این هسته امکان اجرای دستورات پیچیده را با سرعت بالا فراهم می‌کند.

• پایپ‌لاین 3 مرحله‌ای: طراحی پایپ‌لاین بهینه‌شده باعث افزایش کارایی و کاهش زمان اجرای دستورات می‌شود.

2. حافظه

• حافظه فلش: این میکروکنترلر مجهز به 128 کیلوبایت حافظه فلش برای ذخیره‌سازی کد برنامه است.

• حافظه SRAM: 20 کیلوبایت حافظه SRAM برای ذخیره‌سازی داده‌ها و متغیرها در دسترس است.

3. پریفرال‌ها و رابط‌ها

• تایمرها: شامل 3 تایمر 16 بیتی، 1 تایمر 16 بیتی پیشرفته برای کنترل موتور و 2 تایمر پایه‌ای (Basic Timer).

• مبدل آنالوگ به دیجیتال (ADC): دارای 2 واحد ADC 12 بیتی با حداکثر 16 کانال ورودی که امکان نمونه‌برداری سریع و دقیق از سیگنال‌های آنالوگ را فراهم می‌کند.

• رابط‌های ارتباطی: پشتیبانی از رابط‌های I2C، SPI، USART و USB برای ارتباط با سایر دستگاه‌ها و ماژول‌ها.

• رابط CAN: این میکروکنترلر دارای یک رابط CAN است که برای کاربردهای صنعتی و خودرویی بسیار مناسب است.

4. ویژگی‌های قدرت و مصرف انرژی

• ولتاژ کاری: ولتاژ کاری این میکروکنترلر بین 2 تا 3.6 ولت است که آن را برای کاربردهای کم‌مصرف ایده‌آل می‌کند.

• حالت‌های کم‌مصرف: شامل حالت‌های Sleep، Stop و Standby که به کاهش مصرف انرژی در زمان‌های بیکاری کمک می‌کنند.

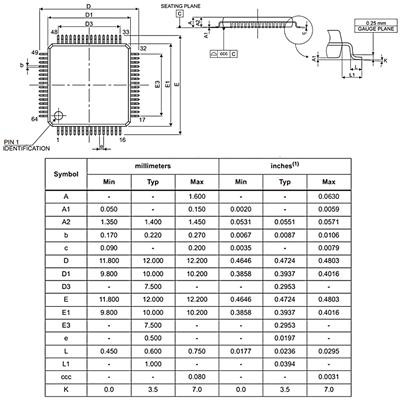

5. پکیج و پین‌ها

• پکیج LQFP64: این میکروکنترلر در پکیج LQFP64 با 64 پین ارائه می‌شود که امکان اتصال به مدارهای مختلف را فراهم می‌کند.

• پین‌های GPIO: دارای 51 پین GPIO که قابلیت پیکربندی به عنوان ورودی یا خروجی را دارند.

6. امنیت و قابلیت‌های دیباگ

• حفاظت از حافظه: دارای قابلیت حفاظت از حافظه فلش و SRAM در برابر دسترسی‌های غیرمجاز.

• رابط JTAG/SWD: پشتیبانی از رابط‌های JTAG و SWD برای دیباگ و برنامه‌ریزی میکروکنترلر.

7. دمای کاری

• محدوده دمایی: این میکروکنترلر در محدوده دمایی -40 تا +85 درجه سانتی‌گراد به خوبی عمل می‌کند که آن را برای کاربردهای صنعتی و محیط‌های سخت مناسب می‌سازد.

8. کاربردها

• صنعتی: کنترل موتور، سیستم‌های اتوماسیون و مانیتورینگ.

• مصرفی: لوازم خانگی هوشمند، گجت‌های پوشیدنی.

• ارتباطی: ماژول‌های ارتباطی، تجهیزات شبکه.

9. ابزارهای توسعه

• STM32CubeMX: ابزاری برای پیکربندی اولیه و تولید کد.

• IDEهای پشتیبانی‌شده: Keil MDK، IAR Embedded Workbench و STM32CubeIDE.

 جمع‌بندی

میکروکنترلر STM32F103RBT6 با ترکیبی از عملکرد بالا، مصرف انرژی بهینه و پریفرال‌های متنوع، گزینه‌ای قدرتمند برای طیف وسیعی از کاربردها است. این محصول با پشتیبانی از ابزارهای توسعه پیشرفته و جامعه کاربری گسترده، امکان پیاده‌سازی پروژه‌های پیچیده را به سادگی فراهم می‌کند.

این میکروکنترلر به دلیل ویژگی‌های فنی برجسته و انعطاف‌پذیری بالا، در صنایع مختلف مورد استفاده قرار می‌گیرد و به عنوان یکی از محبوب‌ترین میکروکنترلرهای خانواده STM32 شناخته می‌شود.
