ترانزیستور FGA15N120ANTD
FGA15N120ANTD
ندارد - کالای اصل 🏅
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز
194,800 تومان
مشاهده محصول در سبد خرید
FGA15N120ANTD یک ترانزیستور IGBT (Insulated Gate Bipolar Transistor) پیشرفته از شرکت Fairchild Semiconductor (اکنون بخشی از ON Semiconductor) است که برای کاربردهای صنعتی و الکترونیک قدرت طراحی شده است. این محصول با ولتاژ کلکتور-امیتر 1200 ولت و جریان کلکتور 15 آمپر، عملکردی بهینه در کاربردهای نیازمند راندمان بالا و سوئیچینگ سریع ارائه می‌دهد. فناوری NPT (Non-Punch Through) به‌کاررفته در این IGBT، تلفات انرژی را به حداقل می‌رساند و قابلیت اطمینان را در شرایط عملیاتی سخت افزایش می‌دهد.
FGA15N120ANTD به دلیل طراحی مقاوم و ویژگی‌های الکتریکی برجسته، گزینه‌ای ایده‌آل برای استفاده در اینورترها، منابع تغذیه سوئیچینگ (SMPS)، موتور درایوها، سیستم‌های UPS و کاربردهای انرژی تجدیدپذیر مانند اینورترهای خورشیدی است. این محصول با دیود داخلی سریع (Fast Recovery Diode) مجهز شده است که عملکرد سوئیچینگ را بهبود می‌بخشد و تلفات حرارتی را کاهش می‌دهد.
ویژگی‌های کلیدی
-
ولتاژ کلکتور-امیتر (V_CE): 1200 ولت
-
جریان کلکتور (I_C): 15 آمپر (در دمای 25 درجه سانتی‌گراد)
-
فناوری NPT: کاهش تلفات سوئیچینگ و افزایش راندمان
-
دیود داخلی سریع: بهبود عملکرد در فرکانس‌های بالا
-
دمای کاری: -55 تا +150 درجه سانتی‌گراد
-

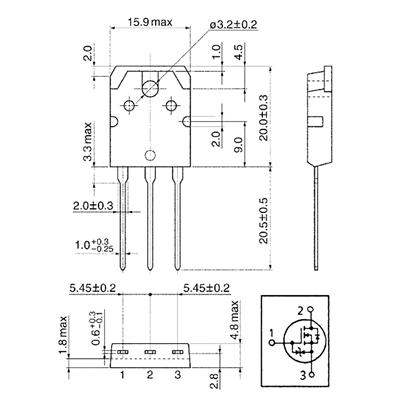

بسته‌بندی: TO-3P (مناسب برای نصب آسان و دفع حرارت بهینه)
-
افت ولتاژ کم (V_CE(sat)): کاهش تلفات در حالت روشن
-
مقاومت در برابر اتصال کوتاه: افزایش ایمنی و طول عمر در کاربردهای سنگین
کاربردها
FGA15N120ANTD به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردهای صنعتی و تجاری مورد استفاده قرار می‌گیرد:
-
اینورترهای صنعتی: برای کنترل موتورهای الکتریکی با دقت بالا
-
منابع تغذیه سوئیچینگ: در سیستم‌های با راندمان بالا
-
سیستم‌های انرژی تجدیدپذیر: مانند اینورترهای خورشیدی و توربین‌های بادی
-
سیستم‌های UPS: برای تأمین توان پایدار در شرایط اضطراری
-
الکترونیک خودرو: در سیستم‌های مدیریت توان خودروهای برقی
مزایا
-
راندمان بالا: کاهش تلفات انرژی در مقایسه با ترانزیستورهای معمولی
-
دوام و قابلیت اطمینان: مناسب برای محیط‌های صنعتی با شرایط سخت
-
طراحی بهینه: بسته‌بندی TO-3P با قابلیت دفع حرارت عالی
-
انعطاف‌پذیری: مناسب برای فرکانس‌های سوئیچینگ بالا و پایین
مشخصات فنی دقیق
|
پارامتر |
مقدار |
|---|---|
|
ولتاژ کلکتور-امیتر (V_CES) |
1200 ولت |
|
جریان کلکتور (I_C) |
15 آمپر (TC=25°C) |
|
توان کلکتور (P_C) |
186 وات (TC=25°C) |
|
ولتاژ گیت-امیتر (V_GE) |
±20 ولت |
|
دمای عملیاتی |
-55 تا +150 درجه سانتی‌گراد |
|
زمان سوئیچینگ (t_on/t_off) |
60 نانوثانیه / 190 نانوثانیه |
|
بسته‌بندی |
TO-3P |
سوالات متداول (FAQ)
-
FGA15N120ANTD برای چه نوع کاربردهایی مناسب است؟
این IGBT برای کاربردهای صنعتی مانند اینورترها، منابع تغذیه سوئیچینگ، موتور درایوها و سیستم‌های انرژی تجدیدپذیر مناسب است. دیود داخلی سریع آن، عملکرد بهینه در فرکانس‌های بالا را تضمین می‌کند. -
آیا این محصول برای پروژه‌های DIY مناسب است؟
بله، FGA15N120ANTD به دلیل نصب آسان و مشخصات فنی قوی، برای پروژه‌های حرفه‌ای DIY در زمینه الکترونیک قدرت مناسب است، اما نیاز به دانش فنی در طراحی مدارهای قدرت دارد. -
چگونه می‌توان دفع حرارت این IGBT را بهینه کرد؟
استفاده از هیت‌سینک مناسب و اطمینان از تهویه کافی در سیستم، دفع حرارت را بهبود می‌بخشد. همچنین، رعایت دمای کاری توصیه‌شده (تا 150 درجه سانتی‌گراد) ضروری است.
