دستهبندی: نیمه هادی ها Semiconductors
نوع ترانزیستور: IGBT
پکیج: TO-3P / TO-247AD
ولتاژ کلکتور-امیتر: 1200 ولت
جریان کلکتور مداوم (I_C): 15 آمپر

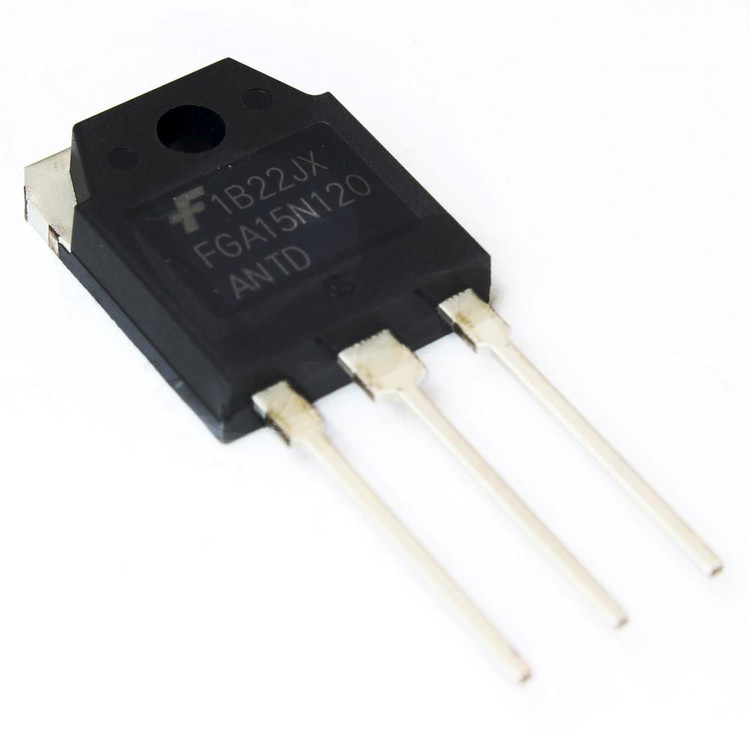

ترانزیستور FGA15N120ANTD نوع IGBT پکیج TO-247AD
FGA15N120ANTD
ندارد - کالای اصل 🏅
مشخصات
نوع ترانزیستور
IGBT
پکیج
TO-3P / TO-247AD
ولتاژ کلکتور-امیتر
1200 ولت
جریان کلکتور مداوم (I_C)
15 آمپر
برند
Fairchild Semiconductor
توان اتلاف (P_C)
186 وات

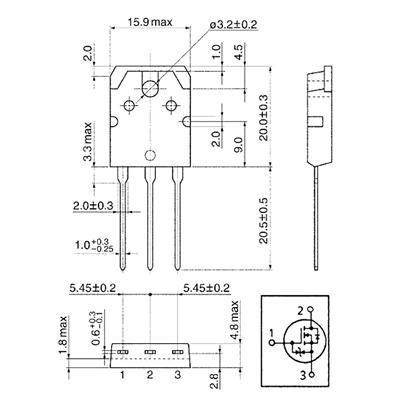

پینآوت
Gate, Collector, Emitter
توضیحات
نام قطعه: FGA15N120ANTD
نام کارخانهای: FGA15N120ANTD
ولتاژ کلکتور-امیتر 1200 ولت
جریان کلکتور 24 آمپر
ولتاژ اشباع کلکتور-امیتر 3.2 ولت
حداکثر ولتاژ راه انداز امیتر 20 ولت
نوع پیکربندی Single
اتلاف قدرت 200 وات
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 30 عدد
برند: Fairchild Semiconductor
پکیج: TO-247AD (TO-3P)
بستهبندی: Tube
عنوان گروه: IGBT Transistors
توضیحات: IGBT/1200V/30A/186W/Single
Collector Emitter Voltage (VCEO) 1200 V
DC Collector Current 24 A
Collector-Emitter Saturation Voltage 3.2 V
Maximum Gate Emitter Voltage 20 V
Configuration Single
Power Dissipation 200 W
Mounting Style Through Hole
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 150 C°
Brand Fairchild Semiconductor
Package TO-247AD (TO-3P)
نقد و بررسی
معرفی و بررسی IGBT FGA15N120ANTD: مشخصات فنی، کاربردها و راهنمای خرید
اگر به دنبال اطلاعات جامع در مورد FGA15N120ANTD هستید، این مقاله به شما کمک میکند. FGA15N120ANTD یک ترانزیستور IGBT (Insulated Gate Bipolar Transistor) پیشرفته است که با فناوری NPT Trench ساخته شده و عملکرد برتر در سوئیچینگ و هدایت را ارائه میدهد. این قطعه الکترونیکی برای کاربردهای صنعتی و الکترونیکی که نیاز به تحمل ولتاژ بالا و جریان مناسب دارند، ایدهآل است. در ادامه، به بررسی مشخصات فنی FGA15N120ANTD، کاربردهای FGA15N120ANTD و نکات مهم برای خرید FGA15N120ANTD میپردازیم.
مشخصات فنی FGA15N120ANTD
FGA15N120ANTD از برند Fairchild Semiconductor (که اکنون بخشی از onsemi است) تولید شده و دارای ویژگیهای فنی برجستهای است. این IGBT با ولتاژ کلکتور-امیتر 1200 ولت و جریان کلکتور مداوم 15 آمپر (با حداکثر 30 آمپر در حالت پالسی) طراحی شده است. اتلاف قدرت آن تا 186 وات میرسد و دمای عملیاتی از -55 تا +150 درجه سانتیگراد را پشتیبانی میکند. پکیج آن TO-3P یا TO-247AD است که نصب آسان روی برد را فراهم میکند.
برای درک بهتر، جدول زیر خلاصهای از مشخصات فنی FGA15N120ANTD را نشان میدهد:
| پارامتر | مقدار |
|---|---|
| ولتاژ کلکتور-امیتر (VCE) | 1200 ولت |
| جریان کلکتور مداوم (IC) | 15 آمپر |
| جریان کلکتور پالسی (ICM) | 45 آمپر |
| ولتاژ گیت-امیتر (VGE) | ±20 ولت |
| اتلاف قدرت (PD) | 186 وات |
| دمای عملیاتی | -55 تا +150 درجه سانتیگراد |
| فناوری | NPT Trench IGBT |
| پکیج | TO-3P / TO-247AD |
این مشخصات باعث میشود IGBT FGA15N120ANTD در برابر avalanche بسیار مقاوم باشد و عملیات پارالل آسان را فراهم کند.
کاربردهای FGA15N120ANTD
FGA15N120ANTD در صنایع مختلفی کاربرد دارد. این قطعه معمولاً در اجاقهای القایی (induction cookers)، اینورترها، سیستمهای UPS، درایو موتورها و تجهیزات الکترونیکی قدرت استفاده میشود. به دلیل عملکرد بالا در سوئیچینگ سریع و هدایت کماتلاف، برای پروژههای الکترونیکی که نیاز به کنترل قدرت بالا دارند، مناسب است. اگر به دنبال کاربردهای FGA15N120ANTD در مدارهای قدرت هستید، این IGBT گزینهای عالی برای افزایش کارایی سیستم است.
مزایای استفاده از FGA15N120ANTD
یکی از مزایای کلیدی ترانزیستور FGA15N120ANTD، ضریب دمایی مثبت آن است که ایمنی مدار را افزایش میدهد. همچنین، این قطعه با دیتاشیت کامل ارائه میشود که جزئیات دقیق برای طراحی مدار را فراهم میکند. اگر به دیتاشیت FGA15N120ANTD نیاز دارید، میتوانید از منابع معتبر دانلود کنید تا مشخصات را بررسی کنید.
برای خرید FGA15N120ANTD، سایت e366.ir را به عنوان منبع معتبر پیشنهاد میدهیم. این سایت گزینههای متنوعی برای تهیه این قطعه ارائه میدهد و میتواند نیازهای شما را برآورده کند.
سوالات متداول (FAQ)
- FGA15N120ANTD چیست؟ FGA15N120ANTD یک ترانزیستور IGBT با فناوری NPT Trench است که برای کاربردهای ولتاژ بالا طراحی شده و عملکرد برتر در سوئیچینگ ارائه میدهد.
- کاربردهای اصلی FGA15N120ANTD کدامند؟ این قطعه در اجاقهای القایی، اینورترها، UPS و درایو موتورها استفاده میشود و برای کنترل قدرت در مدارهای الکترونیکی مناسب است.
- چگونه FGA15N120ANTD را در مدار نصب کنیم؟ با توجه به پکیج TO-3P، آن را روی هیتسینک نصب کنید تا اتلاف حرارت مدیریت
