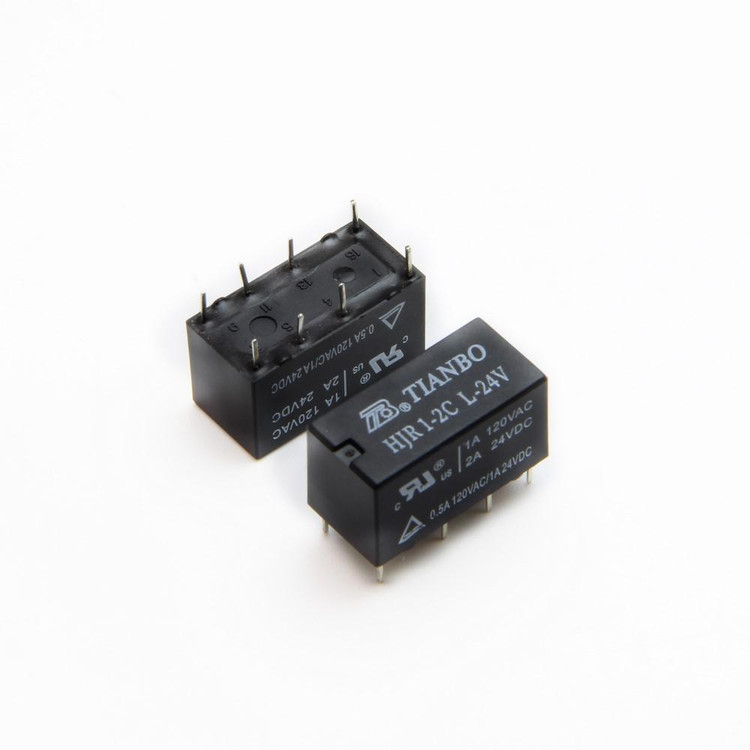

رله 24ولت 1آمپر 2کنتاکت 8پین مخابراتی RELAY 24V 1A 2C 8PIN

رله 24 ولت 1 آمپر 2 کنتاکت 8 پین مخابراتی (24V 1A 2C 8PIN RELAY) یک قطعه الکترومکانیکی پرکاربرد در صنایع مختلف است که برای کنترل جریان الکتریکی در مدارات با ولتاژ و جریان پایین طراحی شده است. این رله با قابلیت سوئیچینگ تا 1 آمپر و ولتاژ 24 ولت، گزینه‌ای ایده‌آل برای کاربردهای مخابراتی، سیستم‌های کنترل صنعتی، اتوماسیون و سایر پروژه‌های الکترونیکی است.

ویژگی‌های فنی بر اساس دیتاشیت:

1. ولتاژ کوئیل (Coil Voltage): 24 ولت DC

2. جریان کوئیل (Coil Current): بسته به مدل، معمولاً در محدوده 20 تا 30 میلی‌آمپر

3. حداکثر جریان سوئیچینگ (Switching Current): 1 آمپر

4. تعداد کنتاکت‌ها (Contacts): 2 کنتاکت (معمولاً به صورت NO (Normally Open) و NC (Normally Closed))

5. تعداد پین‌ها (Pins): 8 پین

6. نوع رله: الکترومکانیکی

7. جنس بدنه: پلاستیک مقاوم در برابر حرارت و ضربه

8. دمای کاری: معمولاً بین 40- تا 85 درجه سانتی‌گراد

9. عمر مکانیکی: بیش از 10,000,000 بار سوئیچینگ

10. عمر الکتریکی: بیش از 100,000 بار سوئیچینگ تحت بار نامی

کاربردهای رله 24 ولت 1 آمپر 2 کنتاکت 8 پین:

1. سیستم‌های مخابراتی: برای سوئیچینگ سیگنال‌های ضعیف و کنترل خطوط ارتباطی.

2. اتوماسیون صنعتی: در کنترلرهای PLC و سیستم‌های کنترل فرآیند.

3. تجهیزات پزشکی: برای کنترل دقیق جریان در دستگاه‌های حساس.

4. سیستم‌های امنیتی: در مدارات آلارم و کنترل دسترسی.

5. پروژه‌های الکترونیکی: برای ساخت مدارات کنترل و سوئیچینگ.

مزایای استفاده از این رله:

1. پایین بودن مصرف انرژی: به دلیل ولتاژ کوئیل 24 ولت، انرژی کمتری مصرف می‌کند.

2. قابلیت اطمینان بالا: با عمر مکانیکی و الکتریکی طولانی، گزینه‌ای مطمئن برای کاربردهای مداوم است.

3. نصب آسان: طراحی 8 پین استاندارد، امکان نصب سریع و بدون خطا را فراهم می‌کند.

4. سازگاری با محیط‌های صنعتی: مقاوم در برابر نویز و شرایط سخت محیطی.

نکات مهم هنگام استفاده:

1. قبل از نصب، مطمئن شوید که ولتاژ کوئیل با ولتاژ منبع تغذیه مطابقت دارد.

2. از عبور جریان بیش از 1 آمپر از کنتاکت‌ها خودداری کنید تا از آسیب به رله جلوگیری شود.

3. در محیط‌های با دمای بالا، از خنک‌کننده یا تهویه مناسب استفاده کنید.

4. برای افزایش عمر رله، از محافظ‌های نویز (مانند دیود یا TVS) در مدار کوئیل استفاده کنید.

سوالات متداول (FAQ)

1. آیا این رله برای کاربردهای AC نیز مناسب است؟
خیر، این رله برای کنترل جریان DC طراحی شده است. برای کاربردهای AC، باید از رله‌های مخصوص AC استفاده کنید.

2. آیا می‌توانم این رله را مستقیماً به میکروکنترلر متصل کنم؟
خیر، به دلیل نیاز به جریان کوئیل (معمولاً 20-30 میلی‌آمپر)، بهتر است از یک درایور ترانزیستوری یا آیسی رله درایور (مانند ULN2003) برای اتصال به میکروکنترلر استفاده کنید.

3. تفاوت بین کنتاکت NO و NC در این رله چیست؟

• NO (Normally Open): در حالت عادی باز است و فقط زمانی که رله فعال می‌شود، بسته می‌شود.

• NC (Normally Closed): در حالت عادی بسته است و زمانی که رله فعال می‌شود، باز می‌شود.
