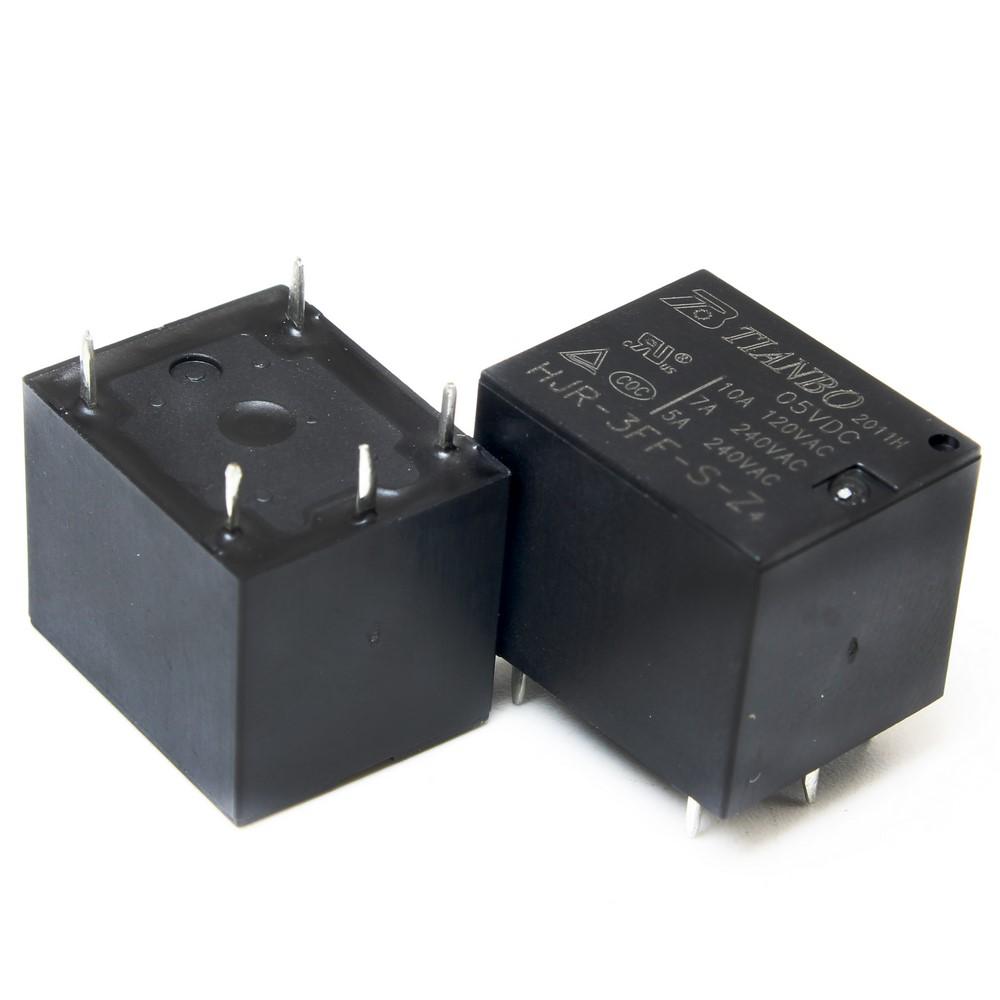

رله 5ولت 7آمپر 1کنتاکت 5پین میلون RELAY 5V 7A 1C 5PIN

رله‌های الکترومکانیکی یکی از پرکاربردترین قطعات در صنعت الکترونیک و برق هستند که به عنوان سوئیچ‌های کنترل‌شده با سیگنال‌های الکتریکی عمل می‌کنند. رله 5 ولت 7 آمپر 1 کنتاکت 5 پین (RELAY 5V 7A 1C 5PIN) یکی از این رله‌هاست که به دلیل ویژگی‌های فنی خاص خود، در پروژه‌های مختلفی مورد استفاده قرار می‌گیرد. در این محتوا، به بررسی ویژگی‌های فنی، کاربردها و مزایای این رله می‌پردازیم.

ویژگی‌های فنی رله 5 ولت 7 آمپر 1 کنتاکت 5 پین

1. ولتاژ کوئیل (Coil Voltage):
   این رله با ولتاژ 5 ولت DC فعال می‌شود که آن را برای استفاده در مدارهای الکترونیکی با میکروکنترلرها (مانند Arduino، Raspberry Pi و ...) ایده‌آل می‌کند.

2. جریان کوئیل (Coil Current):
   جریان مورد نیاز برای فعال‌سازی رله معمولاً بین 70 تا 80 میلی‌آمپر است که این مقدار بسته به مدل و سازنده ممکن است کمی متفاوت باشد.

3. جریان و ولتاژ قابل تحمل توسط کنتاکت‌ها:
   این رله قادر به سوئیچ کردن جریان‌های تا 7 آمپر در ولتاژهای 250 ولت AC یا 30 ولت DC است. این ویژگی آن را برای کنترل بارهای نسبتاً سنگین مانند لامپ‌ها، موتورهای کوچک و سایر دستگاه‌های الکتریکی مناسب می‌کند.

4. تعداد کنتاکت‌ها (Contact Configuration):
   این رله دارای 1 کنتاکت (1C) است که به صورت SPDT (Single Pole Double Throw) عمل می‌کند. این بدان معناست که یک ترمینال مشترک (COM) وجود دارد که می‌تواند بین دو ترمینال دیگر (NO و NC) سوئیچ کند.

5. پین‌ها (Pin Configuration):
   این رله دارای 5 پین است که شامل دو پین برای کوئیل (ولتاژ فعال‌سازی)، یک پین مشترک (COM)، یک پین Normally Open (NO) و یک پین Normally Closed (NC) می‌شود.

6. طول عمر مکانیکی و الکتریکی:
   این رله معمولاً دارای طول عمر مکانیکی بیش از 100,000 بار سوئیچ و طول عمر الکتریکی بیش از 10,000 بار سوئیچ تحت بار نامی است.

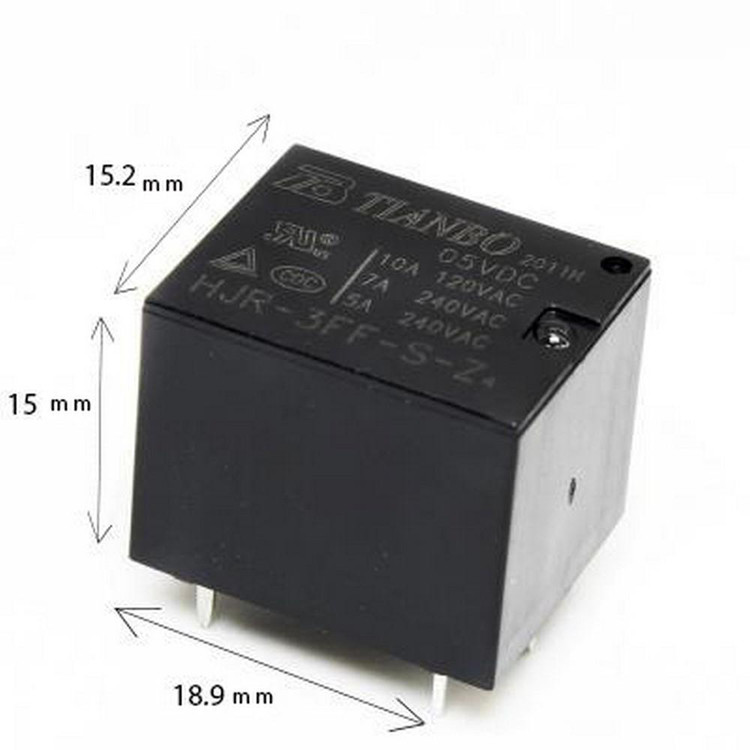

7. ابعاد و وزن:
   ابعاد این رله معمولاً حدود 20mm x 15mm x 15mm است و وزن آن نیز سبک بوده و برای نصب در PCB یا ماژول‌های رله مناسب است.

کاربردهای رله 5 ولت 7 آمپر 1 کنتاکت 5 پین

1. کنترل بارهای AC و DC:
   این رله می‌تواند برای کنترل دستگاه‌های الکتریکی مانند لامپ‌ها، فن‌ها، موتورهای کوچک و سایر تجهیزات با جریان و ولتاژ متوسط استفاده شود.

2. اتوماسیون خانگی:
   در سیستم‌های اتوماسیون خانگی، این رله می‌تواند برای کنترل روشنایی، سیستم‌های امنیتی و سایر دستگاه‌های هوشمند به کار رود.

3. پروژه‌های مبتنی بر میکروکنترلر:
   به دلیل ولتاژ فعال‌سازی 5 ولت، این رله برای استفاده در پروژه‌های مبتنی بر Arduino، ESP8266، ESP32 و سایر میکروکنترلرها بسیار مناسب است.

4. صنعت و کنترل ماشین‌آلات:
   در صنعت، از این رله برای کنترل ماشین‌آلات کوچک و سیستم‌های کنترل فرآیند استفاده می‌شود.

مزایای رله 5 ولت 7 آمپر 1 کنتاکت 5 پین

• سازگاری با میکروکنترلرها: ولتاژ فعال‌سازی 5 ولت آن را برای استفاده در پروژه‌های الکترونیکی ایده‌آل می‌کند.

• قابلیت تحمل جریان بالا: توانایی سوئیچ جریان‌های تا 7 آمپر، آن را برای کنترل بارهای نسبتاً سنگین مناسب می‌سازد.

• طراحی فشرده و سبک: ابعاد کوچک و وزن سبک آن، نصب و استفاده از آن را آسان می‌کند.

• قیمت مقرون‌به‌صرفه: این رله معمولاً با قیمت مناسبی در بازار موجود است.

سوالات متداول (FAQ)

1. آیا این رله برای کنترل بارهای AC و DC مناسب است؟
   بله، این رله می‌تواند هم برای بارهای AC (تا 250 ولت) و هم برای بارهای DC (تا 30 ولت) استفاده شود.

2. آیا می‌توان این رله را مستقیماً به خروجی دیجیتال میکروکنترلر متصل کرد؟
   بله، اما بهتر است از یک ترانزیستور یا درایور رله (مانند ماژول رله) برای محافظت از خروجی میکروکنترلر استفاده شود، زیرا جریان کوئیل رله ممکن است برای خروجی مستقیم میکروکنترلر زیاد باشد.

3. تفاوت بین پین‌های NO و NC در این رله چیست؟

   • NO (Normally Open): در حالت عادی باز است و زمانی که رله فعال می‌شود، بسته می‌شود.

   • NC (Normally Closed): در حالت عادی بسته است و زمانی که رله فعال می‌شود، باز می‌شود.

این رله به دلیل ویژگی‌های فنی و تطبیق‌پذیری بالا، یکی از گزینه‌های محبوب در پروژه‌های الکترونیکی و صنعتی است. با استفاده از آن، می‌توانید به راحتی بارهای الکتریکی را کنترل کرده و سیستم‌های خود را به صورت خودکار مدیریت کنید.
