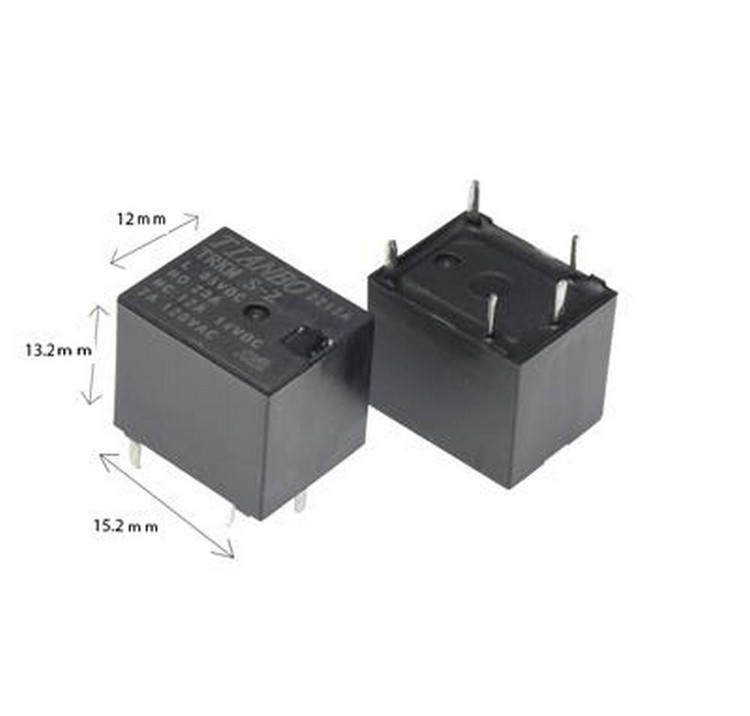

رله 5ولت 7آمپر 1کنتاکت 5پین کوتاه RELAY 5V 7A 1C 5PIN SMALL

رله 5 ولت 7 آمپر 1 کنتاکت 5 پین کوتاه (RELAY 5V 7A 1C 5PIN SMALL) یک قطعه الکترومکانیکی پرکاربرد است که در مدارهای کنترل و سوئیچینگ استفاده می‌شود. این رله با طراحی فشرده و ابعاد کوچک، گزینه‌ای ایده‌آل برای پروژه‌هایی است که محدودیت فضا دارند. این رله قادر به تحمل جریان تا 7 آمپر است و با ولتاژ 5 ولت فعال می‌شود، بنابراین برای استفاده در سیستم‌های کم‌توان مانند مدارهای مبتنی بر میکروکنترلرها (مانند آردوینو) مناسب است.

ویژگی‌های فنی:

• ولتاژ کوئیل (Coil Voltage): 5 ولت DC

• جریان کوئیل (Coil Current): حدود 70 میلی‌آمپر (بسته به مدل)

• حداکثر جریان قابل تحمل (Contact Rating): 7 آمپر در 250 ولت AC یا 30 ولت DC

• تعداد کنتاکت‌ها (Contact Configuration): 1 کنتاکت (SPST - Single Pole Single Throw)

• تعداد پین‌ها: 5 پین (شامل دو پین برای کوئیل، یک پین COM، یک پین NO و یک پین NC)

• ابعاد: طراحی کوچک و فشرده برای نصب آسان در PCB

• جنس بدنه: پلاستیک مقاوم در برابر حرارت و ضربه

کاربردها:

• کنترل لوازم خانگی: برای روشن/خاموش کردن دستگاه‌های برقی با جریان متوسط.

• سیستم‌های اتوماسیون: در پروژه‌های هوشمندسازی خانه و صنعتی.

• مدارهای حفاظتی: به عنوان سوئیچ در مدارهای حفاظتی و قطع کننده جریان.

• پروژه‌های الکترونیکی: در مدارهای مبتنی بر میکروکنترلرها مانند آردوینو، رزبری پای و غیره.

مزایا:

• سازگاری با سیستم‌های کم‌توان: با ولتاژ فعال‌سازی 5 ولت، این رله به‌راحتی توسط میکروکنترلرها کنترل می‌شود.

• قابلیت تحمل جریان بالا: با توانایی تحمل جریان تا 7 آمپر، برای بسیاری از کاربردهای عملی مناسب است.

• طراحی فشرده: ابعاد کوچک آن امکان نصب در فضاهای محدود را فراهم می‌کند.

• قیمت مقرون‌به‌صرفه: گزینه‌ای اقتصادی برای پروژه‌های کوچک و متوسط.

معایب:

• محدودیت در جریان بالا: برای کاربردهای صنعتی با جریان بسیار بالا مناسب نیست.

• حساسیت به حرارت: در صورت استفاده طولانی‌مدت با جریان نزدیک به حداکثر، ممکن است گرم شود.

سوالات متداول (FAQ):

1. آیا این رله برای کنترل موتورهای DC مناسب است؟
   بله، این رله می‌تواند برای کنترل موتورهای DC با جریان تا 7 آمپر و ولتاژ تا 30 ولت استفاده شود. اما برای موتورهای با جریان بالاتر، بهتر است از رله‌های با ریتینگ بالاتر استفاده کنید.

2. آیا می‌توان این رله را مستقیماً به خروجی میکروکنترلر متصل کرد؟
   خیر، معمولاً برای فعال‌سازی رله از طریق میکروکنترلر، نیاز به یک درایور ترانزیستوری یا ماژول رله است تا جریان کافی برای کوئیل رله تأمین شود.

3. تفاوت بین پین‌های NO و NC در این رله چیست؟
   پین NO (Normally Open) در حالت عادی باز است و زمانی که رله فعال می‌شود، بسته می‌شود. پین NC (Normally Closed) در حالت عادی بسته است و با فعال‌سازی رله، باز می‌شود. پین COM (Common) نیز پین مشترک است که به یکی از این دو پین متصل می‌شود.
