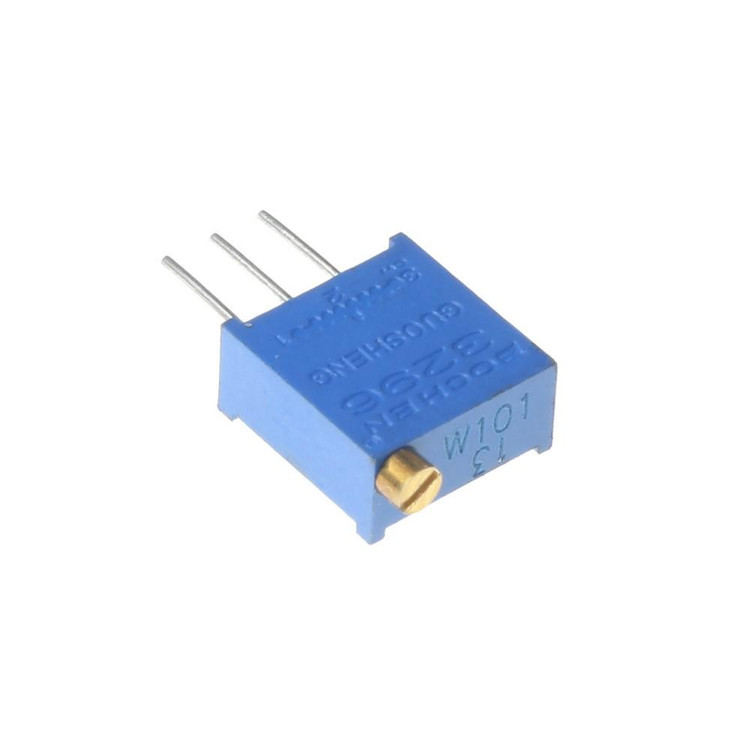

مولتی ترن 100 اهم ایستاده
مقاومت
100R
پکیج
Square
نام قطعه: 3296W-1-101LF
نام کارخانهای: 3296W-1-101
تعداد در بسته: 50 عدد
برند: Chengdu Guosheng Technology
پکیج: Square
بستهبندی: Tube
عنوان گروه: Trimmer Resistors - Through Hole
دیتاشیت: 3296W-1-101LF
مقاومت 100 اهم
توان (وات) 500 میلی وات
دقت 10 درصد
مقدار ولتاژ DC 300 ولت
تعداد دور 25 دور
ضریب دمایی 100 ضریب دمایی
نوع تنظیم Top Slot
نوع قرارگیری PC Pin
نوع نصب روی برد PCB Mount
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
توضیحات:مقاومت مولتی ترن ایستاده 25 دوره 100 اهم Multiturn Cermet Trimming Potentiometer;Resistance Value: 100 Ohm , Power Rate : 1/2W , Tolerance : ±10%,Adjustment Angle : 25turn
Resistance 100 Ω
Power Rating 500 mW
Tolerance 10 %
Voltage Rating DC 300 V
Number of Turns 25 Turn
Temperature Coefficient (Min) 100 PPM/°C
Adjustment Top Slot
Termination Style PC Pin
Mounting Style PCB Mount
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +150 C°
Brand Chengdu Guosheng Technology
Package Square
- مقاومت اسمی: 100 اهم
-
توان مجاز: 1/2 وات (0.5 وات)
-
تلرانس: ±10%
-
زاویه تنظیم: 25 دور
این نوع مقاومتها که به پتانسیومترهای سرامیکی (Cermet) معروف هستند، معمولاً در مدارهای الکترونیکی برای تنظیم دقیق ولتاژ یا جریان استفاده میشوند. ویژگیهای کلیدی این محصول عبارتند از:
1. مقاومت 100 اهم
-
این مقدار مقاومت برای کاربردهایی که نیاز به تنظیم دقیق در محدوده کم مقاومت دارند، مناسب است.
2. توان مجاز 1/2 وات
-
این مقاومت میتواند توانی تا 0.5 وات را تحمل کند، که برای اکثر کاربردهای عمومی الکترونیکی کافی است.
3. تلرانس ±10%
-
تلرانس 10% به این معناست که مقدار واقعی مقاومت میتواند تا 10% بیشتر یا کمتر از مقدار اسمی (100 اهم) باشد.
4. زاویه تنظیم 25 دور
-
این ویژگی امکان تنظیم بسیار دقیق مقاومت را فراهم میکند. با 25 دور چرخش، میتوانید مقدار مقاومت را با دقت بالایی تنظیم کنید.
کاربردهای رایج:
-
تنظیم ولتاژ در مدارهای آنالوگ و دیجیتال
-
کالیبراسیون تجهیزات اندازهگیری
-
استفاده در منابع تغذیه تنظیمشونده
-
کنترل روشنایی LED
-
تنظیم Gain در تقویتکنندههای عملیاتی
مزایا:
-
دقت بالا: به دلیل تعداد دورهای زیاد (25 دور)، امکان تنظیم بسیار دقیق وجود دارد.
-
دوام بالا: جنس Cermet (ترکیب سرامیک و فلز) باعث مقاومت بالا در برابر حرارت و سایش میشود.
-
پایداری: این مقاومتها در طول زمان تغییرات کمی در مقدار مقاومت نشان میدهند.
نکات مهم:
-
هنگام استفاده از این مقاومت، اطمینان حاصل کنید که توان مجاز (1/2 وات) رعایت شود تا از آسیب به مقاومت جلوگیری شود.
-
برای تنظیم دقیق، از ابزارهای مناسب مانند پیچگوشتی مخصوص استفاده کنید تا به مقاومت آسیب نرسد.
جمعبندی:
این مقاومت تنظیمکننده مولتیترن ایستاده با مقاومت 100 اهم و توان 1/2 وات، گزینهای ایدهآل برای کاربردهایی است که نیاز به تنظیم دقیق و پایدار دارند. با 25 دور چرخش، میتوانید به دقت بالایی در تنظیمات دست پیدا کنید.
