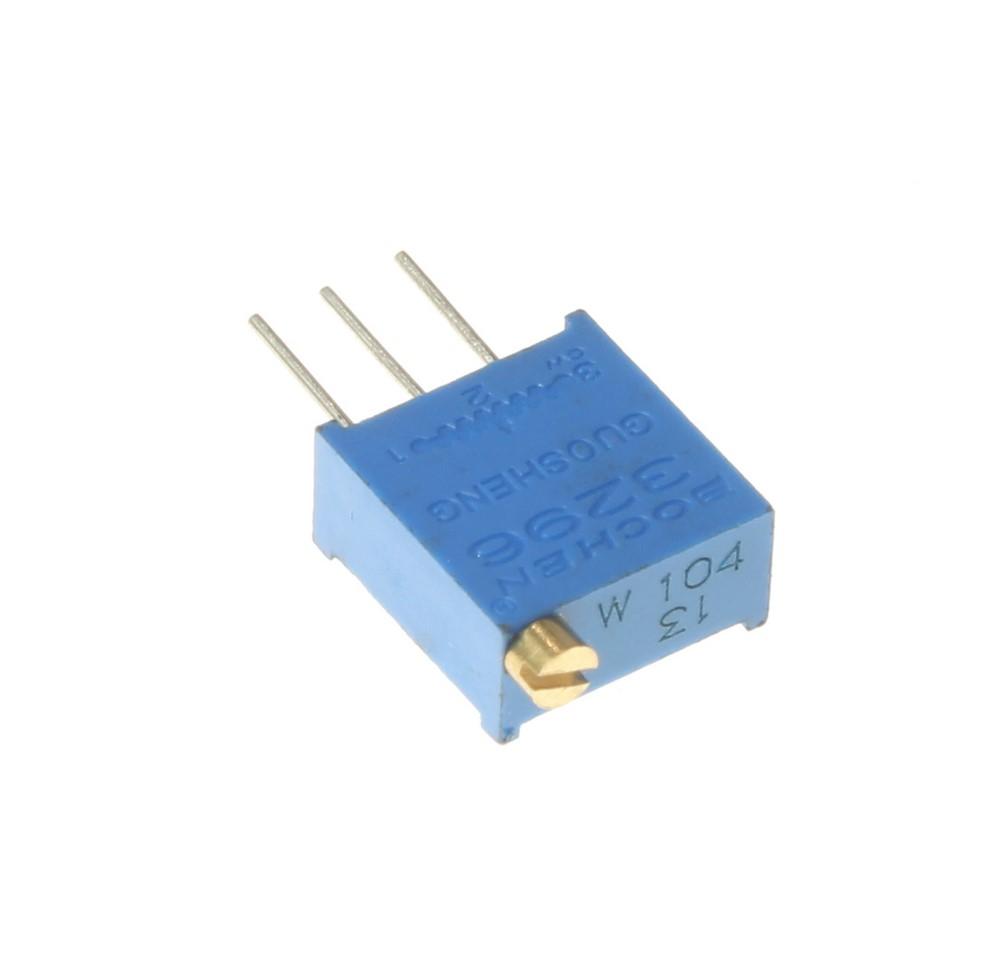

مقاومت مولتی ترن ایستاده 25 دوره 100 کیلو اهم 0.5 وات 10 درصد 3296W-1-104LF
3296W-1-104LF
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: 3296W-1-104LF
نام کارخانهای: 3296W-1-104
تعداد در بسته: 50 عدد
برند: Chengdu Guosheng Technology
پکیج: Square
بستهبندی: Tube
عنوان گروه: Trimmer Resistors - Through Hole
دیتاشیت: 3296W-1-104LF
مقاومت 100 کیلو اهم
توان (وات) 500 میلی وات
دقت 10 درصد
مقدار ولتاژ DC 300 ولت
تعداد دور 25 دور
ضریب دمایی 100 ضریب دمایی
نوع تنظیم Top Slot
نوع قرار گیری PC Pin
نوع نصب روی برد PCB Mount
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
توضیحات:مقاومت مولتی ترن ایستاده 25 دوره 100 کیلو اهم Multiturn Cermet Trimming Potentiometer ; Resistance Value : 100K Ohm , Power Rate : 1/2W , Tolerance : ±10%,Adjustment Angle:25turn
Resistance 100 kΩ
Power Rating 500 mW
Tolerance 10 %
Voltage Rating DC 300 V
Number of Turns 25 Turn
Temperature Coefficient (Min) 100 PPM/°C
Adjustment Top Slot
Termination Style PC Pin
Mounting Style PCB Mount
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +150 C°
Brand Chengdu Guosheng Technology
Package Square
نقد و بررسی
محصول: مقاومت مولتی ترن ایستاده 25 دوره 100 کیلو اهم
توضیحات فنی:
-
نوع محصول: مقاومت تنظیمشونده (Trimming Potentiometer)
-
جنس بدنه: سرامیک-فلز (Cermet)
-
مقاومت اسمی: 100 کیلو اهم (100K Ohm)
-
توان مجاز: 1/2 وات (0.5W)
-
تلرانس مقاومت: ±10%
-
زاویه تنظیم: 25 دور (25 Turn)
-
نوع تنظیم: مولتی ترن (چنددور)
ویژگیهای کلیدی:
-
دقت بالا: با قابلیت تنظیم 25 دور، امکان تنظیم بسیار دقیق مقاومت فراهم میشود.
-
پایداری حرارتی: به دلیل استفاده از مواد سرامیک-فلز (Cermet)، این مقاومت در برابر تغییرات دما مقاومت بالایی دارد.
-
طول عمر طولانی: طراحی مقاوم و با دوام، مناسب برای استفاده در شرایط سخت و طولانیمدت.
-
کاربردهای گسترده: ایدهآل برای استفاده در مدارهای الکترونیکی حساس که نیاز به تنظیم دقیق مقاومت دارند.
کاربردها:
-
الکترونیک صنعتی: در دستگاههای اندازهگیری، کنترلکنندهها و سیستمهای اتوماسیون.
-
تجهیزات پزشکی: در دستگاههای پزشکی که نیاز به تنظیم دقیق پارامترهای الکتریکی دارند.
-
مخابرات: در تجهیزات ارتباطی و شبکههای مخابراتی.
-
پروژههای آموزشی و تحقیقاتی: برای آزمایشها و پروژههای الکترونیکی که نیاز به دقت بالا دارند.
مزایا:
-
تنظیم دقیق: با 25 دور چرخش، امکان تنظیم بسیار دقیق مقاومت وجود دارد.
-
پایداری بالا: مقاوم در برابر تغییرات دما و شرایط محیطی.
-
نصب آسان: طراحی استاندارد و مناسب برای نصب روی بردهای مدار چاپی (PCB).
نکات مهم:
-
توان مجاز: توجه داشته باشید که توان مجاز این مقاومت 1/2 وات است و استفاده در توانهای بالاتر ممکن است به محصول آسیب برساند.
-
تلرانس: تلرانس ±10% به این معنی است که مقدار واقعی مقاومت میتواند تا 10% بیشتر یا کمتر از مقدار اسمی (100 کیلو اهم) باشد.
جمعبندی:
مقاومت مولتی ترن ایستاده 25 دوره 100 کیلو اهم، یک مقاومت تنظیمشونده با دقت بالا و پایداری عالی است که برای کاربردهای حساس و دقیق در صنایع مختلف ایدهآل میباشد. با قابلیت تنظیم 25 دور، این محصول امکان تنظیم بسیار دقیق مقاومت را فراهم میکند و به دلیل جنس Cermet، در برابر تغییرات دما و شرایط محیطی مقاوم است.
