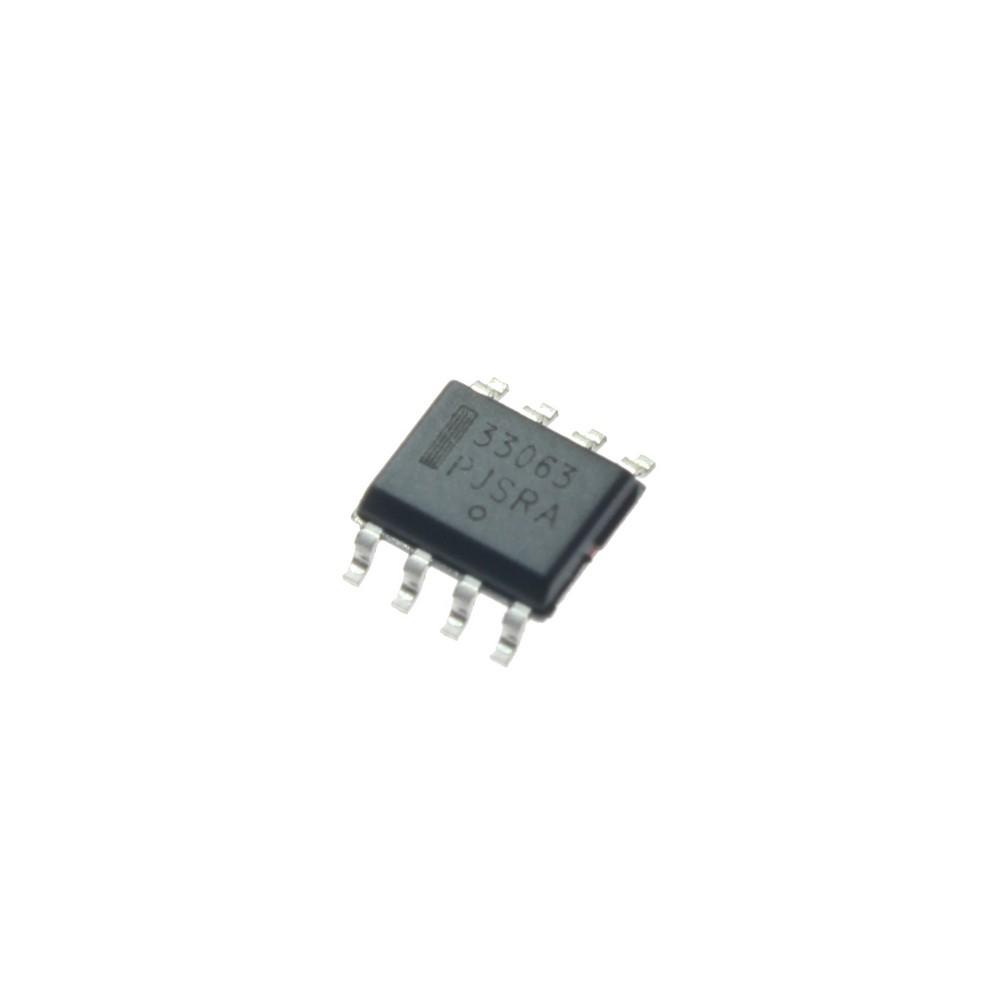

آی سی MC33063ADR2G

MC33063ADR2G یک آی‌سی رگولاتور سوئیچینگ DC-DC از شرکت ON Semiconductor (آن‌سمی) است که به دلیل کارایی بالا، انعطاف‌پذیری و طراحی کم‌هزینه، یکی از محبوب‌ترین گزینه‌ها برای کاربردهای تبدیل ولتاژ در پروژه‌های الکترونیکی محسوب می‌شود. این آی‌سی با قابلیت تنظیم ولتاژ خروجی و پشتیبانی از پیکربندی‌های Buck (کاهنده)، Boost (افزاینده) و Inverting (معکوس‌کننده)، گزینه‌ای ایده‌آل برای طراحان مدارات الکترونیکی است که به دنبال راه‌حلی کم‌حجم و قابل اعتماد هستند.

MC33063ADR2G با بهره‌وری بالا (تا 87.7%) و حداقل نیاز به قطعات خارجی، در کاربردهایی مانند منابع تغذیه، شارژرهای باتری، سیستم‌های خودرو، و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. این محصول در بسته‌بندی SOIC-8 عرضه شده و با مشخصات فنی گسترده، از جمله دامنه ولتاژ ورودی 3 تا 40 ولت و جریان خروجی تا 1.5 آمپر، عملکردی پایدار و قابل اعتماد ارائه می‌دهد.

ویژگی‌های کلیدی

• نوع رگولاتور: Buck، Boost، Inverting

• دامنه ولتاژ ورودی: 3 تا 40 ولت

• ولتاژ خروجی قابل تنظیم: 1.25 تا 40 ولت

• جریان خروجی: تا 1.5 آمپر (سوئیچ)

• فرکانس سوئیچینگ: 24 تا 42 کیلوهرتز (قابل تنظیم تا 100 کیلوهرتز)

• دمای عملیاتی: -40 تا 85 درجه سانتی‌گراد (نسخه استاندارد) و تا 125 درجه سانتی‌گراد در برخی شرایط

• بسته‌بندی: SOIC-8 (0.154 اینچ، 3.90 میلی‌متر عرض)

• ویژگی‌های حفاظتی: مجهز به مدار محدود کننده جریان فعال

• بهره‌وری انرژی: تا 87.7%

• مصرف جریان پایین: حداکثر 500 میکروآمپر در حالت آماده به کار

• سازگاری RoHS: بله، کاملاً سازگار با استانداردهای زیست‌محیطی

مزایا

1. انعطاف‌پذیری بالا: قابلیت استفاده در پیکربندی‌های مختلف (کاهنده، افزاینده، معکوس‌کننده) با حداقل قطعات خارجی.

2. هزینه مقرون‌به‌صرفه: طراحی بهینه‌شده برای کاهش هزینه‌های تولید و مناسب برای پروژه‌های تجاری و صنعتی.

3. دامنه وسیع ولتاژ: پشتیبانی از ولتاژ ورودی گسترده، مناسب برای کاربردهای متنوع از جمله خودرو و سیستم‌های قابل حمل.

4. اندازه کوچک: بسته‌بندی SOIC-8 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.

5. قابلیت اطمینان بالا: مجهز به مرجع دمایی داخلی، مقایسه‌کننده و اسیلاتور کنترل‌شده برای عملکرد پایدار.

کاربردها

• منابع تغذیه سوئیچینگ: برای دستگاه‌های الکترونیکی قابل حمل و صنعتی

• شارژرهای باتری: برای باتری‌های لیتیوم-یون، سرب-اسید و سایر انواع

• سیستم‌های خودرو: مناسب برای کاربردهای خودرو به دلیل دامنه ولتاژ گسترده و مقاومت در برابر دما

• الکترونیک مصرفی: در دستگاه‌هایی مانند پخش‌کننده‌های صوتی، نمایشگرها و تجهیزات خانگی

• اینترنت اشیا (IoT): برای تأمین انرژی در حسگرها و دستگاه‌های کم‌مصرف

چرا MC33063ADR2G انتخاب مناسبی است؟

این آی‌سی با طراحی ساده و در عین حال قدرتمند، به مهندسان امکان می‌دهد تا با حداقل پیچیدگی، راه‌حل‌های تبدیل ولتاژ کارآمد را پیاده‌سازی کنند. وجود اسیلاتور داخلی با قابلیت کنترل وظیفه (Duty Cycle)، محدودکننده جریان فعال، و مرجع دمایی داخلی، این محصول را به گزینه‌ای مطمئن برای کاربردهای حساس تبدیل کرده است. همچنین، مستندات جامع و پشتیبانی فنی از ON Semiconductor، طراحی و عیب‌یابی را آسان‌تر می‌کند.

سوالات متداول (FAQ)

1. MC33063ADR2G برای چه نوع پروژه‌هایی مناسب است؟

MC33063ADR2G برای پروژه‌هایی که نیاز به تبدیل ولتاژ DC-DC با کارایی بالا و هزینه کم دارند، مانند منابع تغذیه، شارژرهای باتری، و سیستم‌های خودرو، مناسب است. این آی‌سی به دلیل انعطاف‌پذیری در پیکربندی‌های Buck، Boost و Inverting، برای طیف گسترده‌ای از کاربردها ایده‌آل است.

2. آیا این آی‌سی نیاز به قطعات خارجی زیادی دارد؟

خیر، یکی از نقاط قوت MC33063ADR2G نیاز به حداقل قطعات خارجی است. با استفاده از چند مقاومت، خازن، القاگر و دیود، می‌توان آن را برای کاربردهای مختلف پیکربندی کرد. برای اطلاعات دقیق‌تر، به دیتاشیت محصول و یادداشت‌های کاربردی AN920A/D و AN954/D مراجعه کنید.

3. دمای عملیاتی این آی‌سی چیست و آیا برای محیط‌های سخت مناسب است؟

MC33063ADR2G در دمای -40 تا 85 درجه سانتی‌گراد (و تا 125 درجه در برخی شرایط) عملکرد پایداری دارد. این ویژگی آن را برای کاربردهای صنعتی و خودرویی که در معرض دماهای بالا یا پایین هستند، مناسب می‌سازد.

خرید MC33063ADR2G

برای خرید این آی‌سی با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با ضمانت اصالت کالا ارائه می‌دهد و گزینه‌ای مطمئن برای تأمین نیازهای پروژه‌های شماست.
