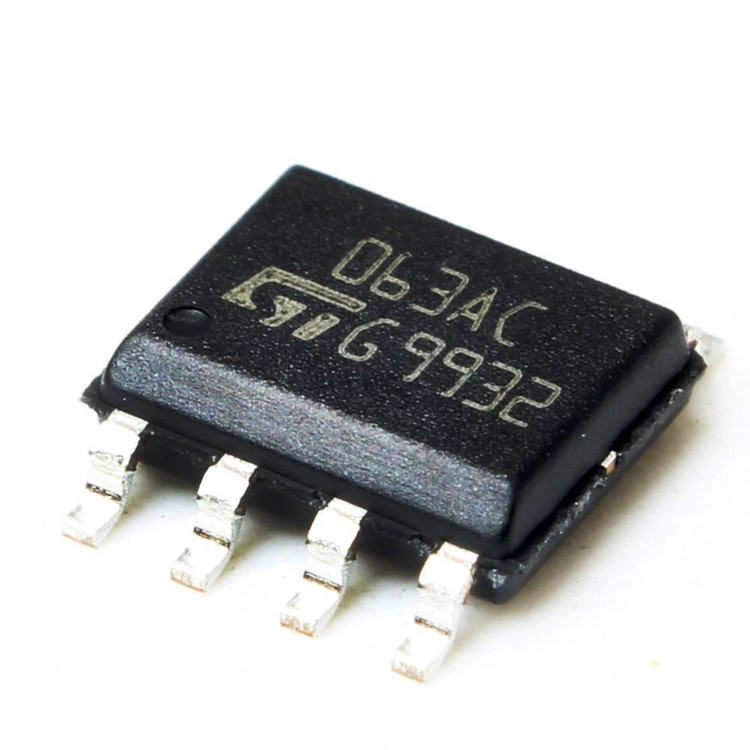

رگولاتور MC34063ACD
MC34063ACD
برند:STMicroelectronics
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: رگولاتور MC34063ACD
نام کارخانهای: MC34063ACD
برند STMicroelectronics
پکیج SO-8 (SOP-8)
نوع نصب روی برد SMD/SMT
کارکرد Step-Down
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
تعداد خروجی 1 خروجی
حداکثر ولتاژ ورودی 40 ولت
جریان خروجی 1.5 آمپر
حداقل ولتاژ ورودی 3 ولت
توپولوژی Buck
حداقل ولتاژ خروجی 1.25 ولت
حداکثر ولتاژ خروجی 38 ولت
تعداد در بسته: 2500 عدد
برند: STMicroelectronics
پکیج: SO-8 (SOP-8)
بستهبندی: Tape & Reel
عنوان گروه: Switching Voltage Regulators
توضیحات: StepUp/Down-DC/DC Converter StepUp/Down, Switching Regulators, DC-DC Converter, Input:3.0V To 40V, 1.5A
Function Step-Down
Number of Output 1 Output
Output Voltage (Max) 38 V
Output Voltage (Min) 1.25 V
Input Voltage MIN 3 V
Input Voltage MAX 40 V
Topology Buck
Mounting Style SMD/SMT
Minimum Operating Temperature 0 °C
Maximum Operating Temperature +70 °C
Brand STMicroelectronics
Package SO-8 (SOP-8)
نقد و بررسی
میکروکنترلر MC34063ACD از شرکت STMicroelectronics یک مدار کنترلکننده یکپارچه (Monolithic Control Circuit) برای مبدلهای DC-DC است که به دلیل عملکرد قابل اعتماد، انعطافپذیری و هزینه مقرونبهصرفه، یکی از محبوبترین گزینهها در طراحیهای الکترونیکی به شمار میرود. این آیسی با قابلیت پشتیبانی از توپولوژیهای مختلف مانند باک (Buck)، بوست (Boost) و معکوسکننده (Inverting)، برای کاربردهای متنوعی از جمله منابع تغذیه، شارژرها، و سیستمهای مدیریت توان مناسب است.
MC34063ACD با توانایی کار در محدوده ولتاژ ورودی گسترده (3 تا 40 ولت) و ارائه جریان خروجی تا 1.5 آمپر، گزینهای ایدهآل برای پروژههای صنعتی، خودروسازی و الکترونیک مصرفی است. این آیسی در پکیج SOIC-8 عرضه میشود که نصب آن را در طراحیهای فشرده آسان میکند.
ویژگیهای کلیدی
-
محدوده ولتاژ ورودی: 3 تا 40 ولت DC
-
جریان خروجی: تا 1.5 آمپر
-
ولتاژ خروجی قابل تنظیم: 1.25 تا 38 ولت
-
فرکانس سوئیچینگ: تا 100 کیلوهرتز
-
توپولوژیهای قابل پشتیبانی: باک، بوست و معکوسکننده
-
دمای کاری: 0 تا 70 درجه سانتیگراد
-
پکیج: SOIC-8 (SMD)
-
مصرف انرژی پایین: مناسب برای کاربردهای کممصرف
-
حفاظت داخلی: مجهز به محدودکننده جریان و مرجع دمایی داخلی
مزایا
-
انعطافپذیری بالا: قابلیت استفاده در انواع مبدلهای DC-DC، از منابع تغذیه ساده گرفته تا سیستمهای پیچیدهتر.
-
طراحی ساده: نیاز به حداقل قطعات خارجی برای پیادهسازی مدار.
-
هزینه مناسب: ترکیبی از عملکرد بالا و قیمت اقتصادی، مناسب برای پروژههای تجاری و تحقیقاتی.
-
پشتیبانی از استاندارد RoHS: سازگار با محیطزیست (Ecopack2).
کاربردها
-
منابع تغذیه سوئیچینگ: برای دستگاههای الکترونیکی قابل حمل
-
شارژرهای باتری: در سیستمهای شارژ باتریهای لیتیوم-یون و سرب-اسید
-
پروژههای DIY: مناسب برای علاقهمندان به الکترونیک و طراحی مدار
-
کاربردهای صنعتی: در سیستمهای کنترل و اتوماسیون
-
الکترونیک خودرو: برای مدیریت توان در سیستمهای خودرو
مشخصات فنی دقیق
|
مشخصه |
مقدار |
|---|---|
|
ولتاژ ورودی |
3 تا 40 ولت DC |
|
ولتاژ خروجی |
1.25 تا 38 ولت (قابل تنظیم) |
|
جریان خروجی |
تا 1.5 آمپر |
|
فرکانس سوئیچینگ |
تا 100 کیلوهرتز |
|
دمای کاری |
0 تا 70 درجه سانتیگراد |
|
نوع پکیج |
SOIC-8 (SMD) |
|
استاندارد RoHS |
Ecopack2 |
چرا MC34063ACD را انتخاب کنیم؟
MC34063ACD به دلیل طراحی ساده و عملکرد قوی، انتخابی ایدهآل برای مهندسان و طراحانی است که به دنبال راهحلی کارآمد برای مدیریت توان هستند. این آیسی با حداقل قطعات خارجی، امکان پیادهسازی مبدلهای DC-DC با راندمان بالا را فراهم میکند. همچنین، پشتیبانی از استانداردهای زیستمحیطی و قابلیت اطمینان بالا، آن را به گزینهای مناسب برای پروژههای تجاری و صنعتی تبدیل کرده است.
پرسشهای متداول (FAQ)
1. MC34063ACD برای چه نوع کاربردهایی مناسب است؟
این آیسی برای طراحی مبدلهای DC-DC در توپولوژیهای باک، بوست و معکوسکننده مناسب است و در کاربردهایی مانند منابع تغذیه، شارژرهای باتری، و سیستمهای مدیریت توان استفاده میشود.
2. آیا MC34063ACD نیاز به قطعات خارجی زیادی دارد؟
خیر، این آیسی به گونهای طراحی شده که با حداقل قطعات خارجی (مانند مقاومتها، خازنها و سلفها) میتوان مدارهای مبدل DC-DC را پیادهسازی کرد، که این امر هزینه و پیچیدگی طراحی را کاهش میدهد.
3. آیا این آیسی برای پروژههای خودروسازی مناسب است؟
بله، MC34063ACD با محدوده ولتاژ ورودی گسترده و دمای کاری مناسب (0 تا 70 درجه سانتیگراد) میتواند در کاربردهای خودروسازی استفاده شود، اما باید توجه داشت که این مدل به طور خاص برای استانداردهای خودرو (Automotive Grade) طراحی نشده است.
خرید MC34063ACD
برای تهیه این آیسی با کیفیت و قیمت مناسب، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، مجموعهای گسترده از محصولات STMicroelectronics را با تضمین اصالت کالا ارائه میدهد.
