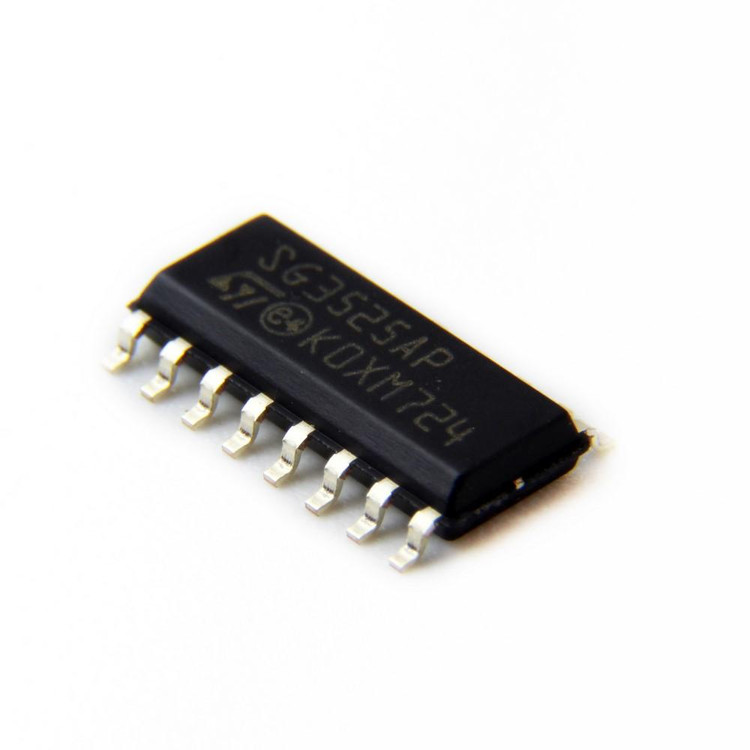

آی سی SG3525AP

SG3525AP
برند:STMicroelectronics
ندارد - کالای اصل 🏅
93,280
توضیحات

نام قطعه:آی سی SG3525AP
نام کارخانه‌ای: SG3525AP
حداقل فرکانس 120 کیلو هرتز
حداکثر فرکانس 400 کیلو هرتز
جریان خروجی 500 میلی آمپر
ولتاژ خروجی 5.2 ولت
تعداد خروجی 2 خروجی
ولتاژ خروجی 5 ولت
حداکثر چرخه کار 49 درصد
کمترین ولتاژ ورودی 8 ولت
بیشترین ولتاژ ورودی 35 ولت
توپولوژی Push-Pull
نوع نصب روی برد SMD/SMT
کمترین ولتاژ تغذیه 8 ولت
بیشترین ولتاژ تغذیه 40 ولت
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: STMicroelectronics

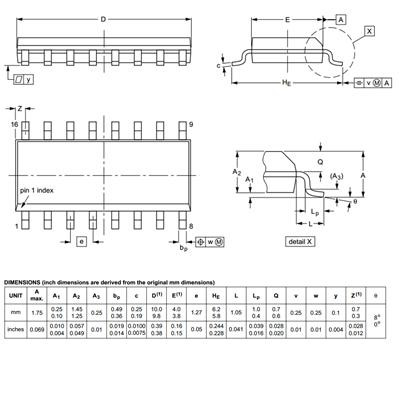

پکیج: SO-16
بسته‌بندی: Tape & Reel
عنوان گروه: Switching Controllers
توضیحات: PWM Controller 100mA,40V Regulating Pulse Width Modulators; Excess 200mA,Operation 8V to 35V,Oscillator 100Hz to 500kHz
Minimum Frequency 120 kHz
Maximum Frequency 400 kHz
Output Current 500 mA
Output Voltage (Max) 5.2 V
Number of Output 2 Output
Output Voltage (Min) 5 V
Duty Cycle - Max 49 %
Input Voltage MIN 8 V
Input Voltage MAX 35 V
Topology Push-Pull
Mounting Style SMD/SMT
Supply Voltage (Min) 8 V
Supply Voltage (Max) 40 V
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +70 C°
Brand STMicroelectronics
Package SO-16

نقد و بررسی

SG3525AP یک آی‌سی کنترل‌کننده مدولاسیون عرض پالس (PWM) پیشرفته از شرکت STMicroelectronics است که به‌طور خاص برای طراحی منابع تغذیه سوئیچینگ (SMPS) و سیستم‌های مدیریت توان با کارایی بالا طراحی شده است. این آی‌سی با ویژگی‌های منحصربه‌فرد و عملکرد بهینه، انتخابی ایده‌آل برای مهندسان الکترونیک و طراحان سیستم‌های قدرت در پروژه‌های صنعتی، تجاری و خانگی محسوب می‌شود. در این محتوا، به بررسی ویژگی‌ها، کاربردها و مزایای این محصول می‌پردازیم و در پایان به سوالات متداول پاسخ داده و منبعی برای خرید پیشنهاد می‌کنیم.

ویژگی‌های کلیدی SG3525AP

SG3525AP به دلیل طراحی هوشمندانه و قابلیت‌های متنوع، در کاربردهای حرفه‌ای بسیار مورد توجه قرار گرفته است. برخی از ویژگی‌های برجسته این آی‌سی عبارتند از:

  • ولتاژ مرجع دقیق: این آی‌سی دارای یک مرجع ولتاژ داخلی 5.1 ولت با دقت ±1% است که نیاز به مقاومت‌های خارجی برای تنظیم ولتاژ مرجع را حذف می‌کند.

  • محدوده ولتاژ کاری گسترده: با پشتیبانی از ولتاژ تغذیه بین 8 تا 35 ولت، این آی‌سی برای طیف وسیعی از کاربردها مناسب است.

  • فرکانس سوئیچینگ قابل تنظیم: فرکانس کاری از 100 هرتز تا 400 کیلوهرتز (و در برخی موارد تا 500 کیلوهرتز) قابل تنظیم است، که انعطاف‌پذیری بالایی را برای طراحی‌های مختلف فراهم می‌کند.

  • خروجی‌های PWM قدرتمند: این آی‌سی دارای دو خروجی PWM با جریان خروجی حداکثر 500 میلی‌آمپر است که از توپولوژی Push-Pull پشتیبانی می‌کند.

  • مدار Soft-Start داخلی: این ویژگی امکان راه‌اندازی نرم را فراهم می‌کند، که باعث کاهش تنش‌های الکتریکی در هنگام روشن شدن سیستم می‌شود.

  • قابلیت همگام‌سازی: ورودی همگام‌سازی (Sync) امکان هماهنگی چندین آی‌سی یا اتصال به یک کلاک خارجی را فراهم می‌کند.

  • حفاظت و قابلیت خاموشی: دارای ترمینال خاموشی (Shutdown) برای کنترل سریع و ایمن مدار و همچنین حفاظت در برابر خطاهای احتمالی.

  • دمای کاری مناسب: محدوده دمای کاری 0 تا 70 درجه سانتی‌گراد، این آی‌سی را برای کاربردهای تجاری و صنعتی مناسب می‌سازد.

کاربردهای SG3525AP

SG3525AP به دلیل انعطاف‌پذیری و کارایی بالا، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

  • منابع تغذیه سوئیچینگ (SMPS): طراحی منابع تغذیه با راندمان بالا برای دستگاه‌های الکترونیکی، سرورها و تجهیزات صنعتی.

  • مبدل‌های DC-DC: استفاده در مبدل‌های باک، بوست و فلای‌بک برای مدیریت توان در سیستم‌های مختلف.

  • اینورترها و یو‌پی‌اس‌ها: کنترل دقیق ولتاژ و جریان در سیستم‌های تبدیل توان.

  • شارژرهای باتری: مدیریت شارژ باتری‌ها در سیستم‌های خورشیدی، خودروهای الکتریکی و دستگاه‌های قابل حمل.

  • کنترل موتور: استفاده در درایورهای موتور DC و سیستم‌های کنترل سرعت.

  • پروژه‌های الکترونیک پیشرفته: مناسب برای پروژه‌های تحقیقاتی و طراحی‌های سفارشی در حوزه الکترونیک قدرت.

مزایای استفاده از SG3525AP

  • کاهش قطعات خارجی: طراحی داخلی پیشرفته این آی‌سی نیاز به قطعات اضافی را به حداقل می‌رساند، که منجر به کاهش هزینه و پیچیدگی مدار می‌شود.

  • کارایی بالا: با دقت بالای ولتاژ مرجع و قابلیت تنظیم فرکانس، این آی‌سی عملکرد بهینه‌ای را در سیستم‌های قدرت ارائه می‌دهد.

  • انعطاف‌پذیری طراحی: پشتیبانی از توپولوژی‌های مختلف و قابلیت همگام‌سازی، این آی‌سی را برای پروژه‌های متنوع مناسب می‌کند.

  • قابلیت اطمینان بالا: تولید شده توسط STMicroelectronics، یکی از پیشروهای صنعت نیمه‌هادی، که تضمین‌کننده کیفیت و دوام است.

سوالات متداول (FAQ)

1. SG3525AP برای چه نوع پروژه‌هایی مناسب است؟

SG3525AP برای طراحی منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، اینورترها، شارژرهای باتری و سیستم‌های کنترل موتور مناسب است. این آی‌سی به دلیل انعطاف‌پذیری و ویژگی‌های پیشرفته، در پروژه‌های صنعتی و تحقیقاتی کاربرد گسترده‌ای دارد.

2. آیا SG3525AP نیاز به قطعات خارجی زیادی دارد؟

خیر، یکی از مزایای اصلی SG3525AP کاهش نیاز به قطعات خارجی است. این آی‌سی با داشتن مرجع ولتاژ داخلی و مدار Soft-Start، طراحی مدار را ساده‌تر می‌کند.

3. چگونه می‌توان فرکانس سوئیچینگ SG3525AP را تنظیم کرد؟

فرکانس سوئیچینگ با استفاده از یک مقاومت و خازن متصل به پایه‌های CT و RT قابل تنظیم است. دامنه فرکانس از 100 هرتز تا 400 کیلوهرتز (و در برخی موارد تا 500 کیلوهرتز) قابل تغییر است.

خرید SG3525AP

برای تهیه SG3525AP با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبری را ارائه می‌دهد و امکان خرید آسان و مطمئن را برای شما فراهم می‌کند. با مراجعه به E366.ir می‌توانید این آی‌سی و سایر قطعات مورد نیاز پروژه‌های خود را به‌راحتی تهیه کنید.
