دستهبندی: انواع قطعات پاور Power

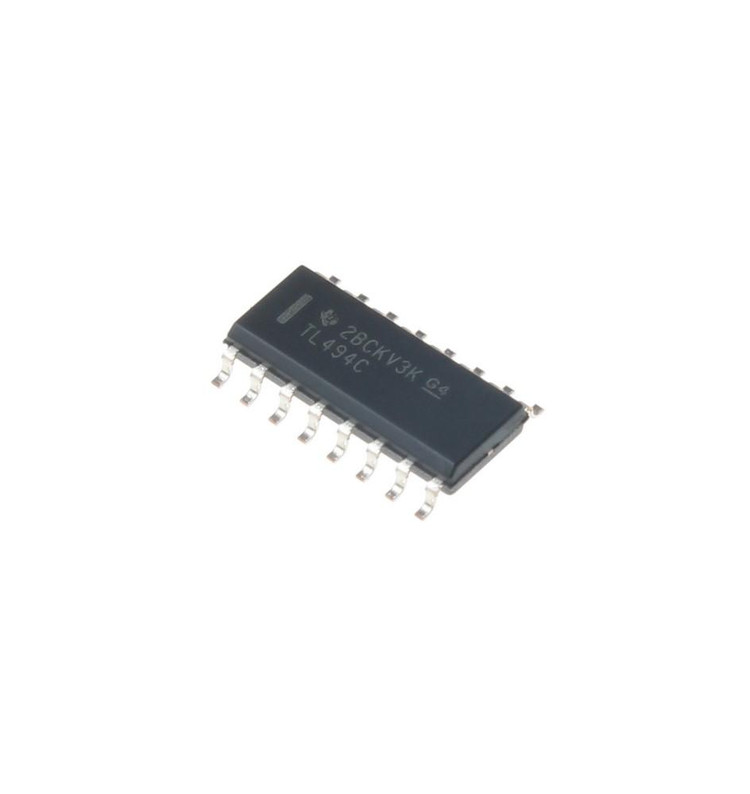

آی سی TL494CDR
TL494CDR
برند:Texas Instruments
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:آی سی TL494CDR
نام کارخانهای: TL494CDR
حداقل فرکانس 1 کیلو هرتز
حداکثر فرکانس 300 کیلو هرتز
جریان خروجی 200 میلی آمپر
تعداد خروجی 2 خروجی
ولتاژ خروجی 40 ولت
حداکثر چرخه کار 45 درصد
کمترین ولتاژ ورودی -0.3 ولت
توپولوژی Boost, Buck, Flyback, Forward, Push-Pull
نوع نصب روی برد SMD/SMT
کمترین ولتاژ تغذیه 7 ولت
بیشترین ولتاژ تغذیه 41 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: Texas Instruments

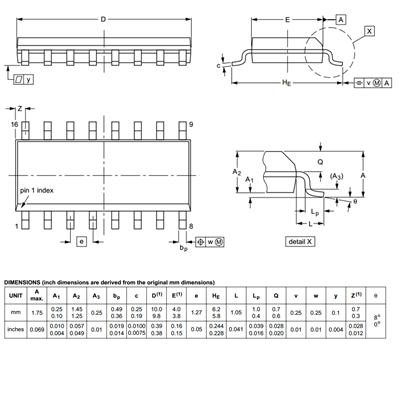

پکیج: SO-16
بستهبندی: Tape & Reel
عنوان گروه: Switching Controllers
توضیحات: SMD, Modulation PWM Controller Pulse-Width-Modulation Control Circuits; Output Sink Current 200mA,Voltage -0.3 to Vcc-2 ,FOSE: 300kHz
Minimum Frequency 1 kHz
Maximum Frequency 300 kHz
Output Current 200 mA
Number of Output 2 Output
Output Voltage (Max) 40 V
Duty Cycle - Max 45 %
Input Voltage MIN -0.3 V
Topology Boost, Buck, Flyback, Forward, Push-Pull
Mounting Style SMD/SMT
Supply Voltage (Min) 7 V
Supply Voltage (Max) 41 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand Texas Instruments
Package SO-16
نقد و بررسی
آیسی TL494CDR یک کنترلر مدولاسیون عرض پالس (PWM) پیشرفته از شرکت Texas Instruments است که بهطور گسترده در طراحی مدارات مدیریت توان و منابع تغذیه سوئیچینگ (SMPS) استفاده میشود. این آیسی با ویژگیهای منحصربهفرد و انعطافپذیری بالا، انتخابی ایدهآل برای مهندسان الکترونیک و طراحان سیستمهای قدرت در کاربردهای متنوع صنعتی و تجاری است. در این محتوا، به بررسی ویژگیها، کاربردها، مزایا و مشخصات فنی این محصول میپردازیم و در انتها به سوالات متداول پاسخ میدهیم.
ویژگیهای کلیدی TL494CDR
آیسی TL494CDR به دلیل طراحی بهینه و عملکرد قابل اعتماد، در بسیاری از پروژههای الکترونیکی مورد استفاده قرار میگیرد. برخی از ویژگیهای برجسته این محصول عبارتند از:
-
پشتیبانی از توپولوژیهای متنوع: این آیسی از توپولوژیهای مختلف مانند Buck، Boost، Flyback، Forward، Full-Bridge، Half-Bridge و Push-Pull پشتیبانی میکند، که آن را برای طراحی منابع تغذیه متنوع مناسب میسازد.
-
ولتاژ کاری گسترده: محدوده ولتاژ تغذیه از 7 تا 40 ولت، امکان استفاده در سیستمهای مختلف را فراهم میکند.
-
فرکانس سوئیچینگ تا 300 کیلوهرتز: این ویژگی امکان طراحی مدارات با راندمان بالا و اندازه کوچکتر را فراهم میکند.
-
خروجی PWM دوگانه: با توانایی تولید جریان خروجی تا 200 میلیآمپر، این آیسی برای کنترل دقیق بارهای مختلف مناسب است.
-
دقت بالا در تنظیم: حداکثر چرخه کاری (Duty Cycle) تا 45% (در حالت معمولی) برای تنظیم دقیق توان خروجی.
-
محافظت داخلی: شامل ویژگیهایی مانند محدودسازی جریان و محافظت در برابر اضافهبار.
-
بستهبندی SOIC-16: طراحی فشرده با 16 پین که نصب و استفاده در بردهای الکترونیکی را آسان میکند.
مشخصات فنی
|
پارامتر |
مقدار |
|---|---|
|
ولتاژ تغذیه |
7 تا 40 ولت |
|
جریان خروجی |
200 میلیآمپر (حداکثر) |
|
فرکانس سوئیچینگ |
تا 300 کیلوهرتز |
|
چرخه کاری (Duty Cycle) |
0 تا 45% (معمولی) |
|
دمای کاری |
0 تا 70 درجه سانتیگراد |
|
نوع بستهبندی |
SOIC-16 |
|
تعداد پینها |
16 |
کاربردها
آیسی TL494CDR به دلیل انعطافپذیری و کارایی بالا در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد، از جمله:
-
منابع تغذیه سوئیچینگ (SMPS): طراحی منابع تغذیه با راندمان بالا برای کامپیوترها، سرورها و تجهیزات صنعتی.
-
شارژرهای باتری: کنترل دقیق جریان و ولتاژ در شارژرهای باتریهای لیتیومی و سرب-اسیدی.
-
مبدلهای DC-DC: استفاده در مبدلهای Buck، Boost و Flyback برای تنظیم ولتاژ.
-
سیستمهای روشنایی LED: مدیریت توان در درایورهای LED با راندمان بالا.
-
اینورترها و سیستمهای خورشیدی: کنترل توان در سیستمهای انرژی تجدیدپذیر.
-
تجهیزات صنعتی: استفاده در کنترل موتورها و سیستمهای اتوماسیون صنعتی.
مزایا
-
انعطافپذیری در طراحی: پشتیبانی از چندین توپولوژی، این آیسی را به گزینهای همهکاره برای طراحیهای مختلف تبدیل کرده است.
-
راندمان بالا: فرکانس سوئیچینگ بالا و کنترل دقیق PWM، مصرف انرژی را به حداقل میرساند.
-
قابلیت اطمینان: طراحی شده توسط Texas Instruments، یکی از پیشروهای صنعت نیمههادی، که تضمینکننده کیفیت و دوام است.
-
هزینه مقرونبهصرفه: با توجه به عملکرد و ویژگیها، این آیسی ارزش بالایی در برابر قیمت ارائه میدهد.
سوالات متداول (FAQ)
1. آیسی TL494CDR برای چه نوع پروژههایی مناسب است؟
این آیسی برای پروژههایی که نیاز به کنترل دقیق توان در منابع تغذیه سوئیچینگ، مبدلهای DC-DC، شارژرهای باتری و درایورهای LED دارند، ایدهآل است. انعطافپذیری آن در پشتیبانی از توپولوژیهای مختلف، آن را برای کاربردهای صنعتی و تجاری مناسب میکند.
2. تفاوت TL494CDR با سایر کنترلرهای PWM چیست؟
TL494CDR با پشتیبانی از ولتاژ کاری گسترده (7 تا 40 ولت)، فرکانس سوئیچینگ بالا (تا 300 کیلوهرتز) و خروجی PWM دوگانه، نسبت به بسیاری از کنترلرهای مشابه برتری دارد. همچنین، بستهبندی SOIC-16 آن نصب را آسانتر میکند.
3. آیا TL494CDR برای پروژههای DIY مناسب است؟
بله، این آیسی به دلیل سادگی در استفاده و مستندات جامع ارائهشده توسط Texas Instruments، برای پروژههای DIY و پروتوتایپسازی نیز مناسب است. با این حال، دانش پایه در طراحی مدارات PWM توصیه میشود.
خرید TL494CDR
برای تهیه آیسی TL494CDR با کیفیت بالا و قیمت مناسب، پیشنهاد میکنیم از وبسایت معتبر E366.ir خرید کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی را با تضمین اصالت کالا و تحویل سریع ارائه میدهد. با مراجعه به E366.ir، میتوانید بهراحتی این آیسی و سایر قطعات مورد نیاز پروژههای خود را تهیه کنید.
