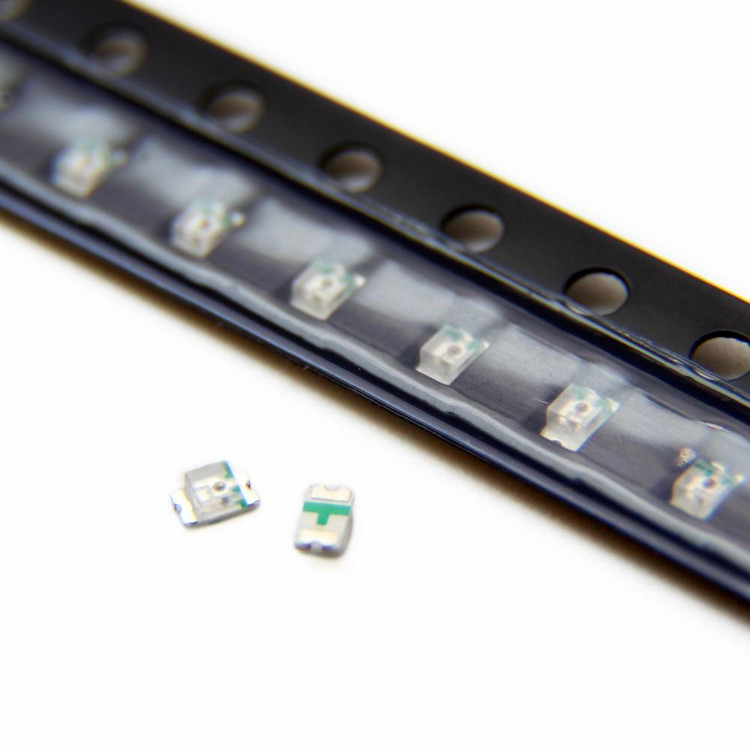

دیود نوری سبز LED 0805: مشخصات فنی و کاربردها

دیود نوری سبز (LED 0805 Green) یکی از قطعات پرکاربرد در صنعت الکترونیک است که به دلیل اندازه کوچک، مصرف انرژی پایین و نوردهی باکیفیت، در پروژه‌های متنوع الکترونیکی و روشنایی استفاده می‌شود. این دیود نوری از نوع SMD (Surface-Mount Device) با ابعاد استاندارد 0805 (2.0 میلی‌متر × 1.25 میلی‌متر) است و به دلیل طراحی فشرده، گزینه‌ای ایده‌آل برای مدارهای الکترونیکی با فضای محدود محسوب می‌شود.

مشخصات فنی دیود نوری سبز LED 0805

• نوع قطعه: LED SMD (دیود ساطع‌کننده نور)
• سایز پکیج: 0805 (2.0 × 1.25 میلی‌متر)
• رنگ نور: سبز (Green) با طول موج تقریبی 568 نانومتر
• ولتاژ کاری (Vf): معمولاً 2.0 تا 2.2 ولت
• جریان کاری: 20 میلی‌آمپر (mA) در حالت استاندارد
• شدت نور: بسته به مدل، بین 100 تا 400 میلی‌کاندلا (mcd)
• زاویه تابش: معمولاً 120 تا 140 درجه
• دمای کاری: از -40 تا +85 درجه سانتی‌گراد
• طول عمر: بیش از 50,000 ساعت در شرایط کاری مناسب
• مصرف انرژی: بسیار پایین، مناسب برای کاربردهای کم‌مصرف
• مواد نیمه‌هادی: معمولاً از گالیوم فسفید (GaP) یا گالیوم نیترید (GaN) ساخته شده است

این مشخصات ممکن است بسته به سازنده یا مدل خاص کمی متفاوت باشد، اما به طور کلی LED 0805 سبز به دلیل کارایی بالا و دوام مناسب، یکی از محبوب‌ترین انتخاب‌ها در طراحی‌های الکترونیکی است.

ویژگی‌های کلیدی

1. اندازه فشرده: ابعاد کوچک این LED (2.0 × 1.25 میلی‌متر) امکان استفاده در بردهای الکترونیکی با چگالی بالا را فراهم می‌کند.
2. بازده نوری بالا: نور سبز درخشان با طول موج 568 نانومتر، مناسب برای کاربردهای نمایشی و نشانگر.
3. مصرف انرژی پایین: با ولتاژ کاری پایین (حدود 2.2 ولت)، این LED برای پروژه‌های کم‌مصرف و باتری‌محور ایده‌آل است.
4. دوام و پایداری: مقاومت در برابر دماهای مختلف و طول عمر بالا، این قطعه را برای استفاده‌های صنعتی و تجاری مناسب می‌سازد.
5. نصب آسان: طراحی SMD امکان لحیم‌کاری سریع و دقیق را با استفاده از تکنولوژی‌های تولید خودکار فراهم می‌کند.

کاربردها

دیود نوری سبز LED 0805 به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• نمایشگرهای الکترونیکی: به عنوان نشانگر وضعیت در دستگاه‌های الکترونیکی مانند مودم‌ها، روترها و تجهیزات شبکه.
• روشنایی تزئینی: استفاده در نورپردازی‌های تزئینی و تابلوهای تبلیغاتی.
• صنعت خودرو: به کارگیری در داشبورد خودروها و سیستم‌های روشنایی داخلی.
• پروژه‌های DIY و آموزشی: مناسب برای ساخت پروژه‌های الکترونیکی توسط علاقه‌مندان و دانشجویان.
• تجهیزات پزشکی: استفاده در نمایشگرهای دستگاه‌های پزشکی به دلیل دقت و وضوح نور.
• مخابرات نوری: در برخی کاربردهای خاص برای انتقال سیگنال‌های نوری.

مزایا

• بهره‌وری انرژی: مصرف انرژی بسیار پایین در مقایسه با لامپ‌های سنتی.
• اندازه کوچک: ایده‌آل برای طراحی‌های مدرن و مینیاتوری.
• تنوع کاربرد: مناسب برای پروژه‌های صنعتی، تجاری و خانگی.
• عدم تولید گرمای زیاد: کاهش نیاز به سیستم‌های خنک‌کننده در طراحی‌ها.

معایب

• حساسیت به جریان بیش از حد: نیاز به مقاومت محدودکننده جریان برای جلوگیری از آسیب به LED.
• زاویه تابش محدود: در برخی کاربردها ممکن است نیاز به لنزهای اضافی برای تنظیم زاویه نور باشد.
• وابستگی به کیفیت ساخت: عملکرد و طول عمر LED به کیفیت مواد و سازنده بستگی دارد.

نکات مهم در استفاده

1. محدود کردن جریان: حتماً از یک مقاومت سری مناسب (مانند 200 اهم برای منبع 5 ولت) استفاده کنید تا جریان ورودی به LED در حد ایمن (20 میلی‌آمپر) باقی بماند.
2. جهت نصب: توجه به قطبیت (آند و کاتد) در هنگام لحیم‌کاری ضروری است.
3. مدیریت حرارتی: اگرچه LED 0805 گرمای کمی تولید می‌کند، اما در کاربردهای با تعداد زیاد LED، مدیریت حرارتی برد مدار اهمیت دارد.
4. انتخاب منبع تغذیه: استفاده از منبع تغذیه پایدار با ولتاژ مناسب برای جلوگیری از نوسانات و آسیب به LED توصیه می‌شود.

پرسش‌های متداول (FAQ)

1. دیود نوری سبز LED 0805 برای چه پروژه‌هایی مناسب است؟

LED 0805 سبز به دلیل اندازه کوچک و نوردهی مناسب، برای پروژه‌های الکترونیکی مانند نشانگرهای وضعیت، تابلوهای تبلیغاتی، نورپردازی تزئینی و پروژه‌های DIY بسیار مناسب است. همچنین در دستگاه‌های با فضای محدود مانند تجهیزات شبکه یا گجت‌های پزشکی کاربرد دارد.

2. آیا دیود نوری سبز LED 0805 نیاز به خنک‌کننده دارد؟

در کاربردهای معمولی، این LED به دلیل مصرف انرژی پایین گرمای زیادی تولید نمی‌کند و نیازی به خنک‌کننده ندارد. با این حال، در پروژه‌هایی با تعداد زیاد LED یا استفاده در محیط‌های با دمای بالا، مدیریت حرارتی (مانند استفاده از بردهای با هیت‌سینک) توصیه می‌شود.

خرید دیود نوری سبز LED 0805

برای تهیه دیود نوری سبز LED 0805 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به فروشگاه آنلاین E366.ir مراجعه کنید. این فروشگاه مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت تضمین‌شده ارائه می‌دهد و خدمات پشتیبانی و ارسال سریع آن، خریدی مطمئن را برای شما تضمین می‌کند.
