/قطعات پسیو یا غیر فعال Passive Components

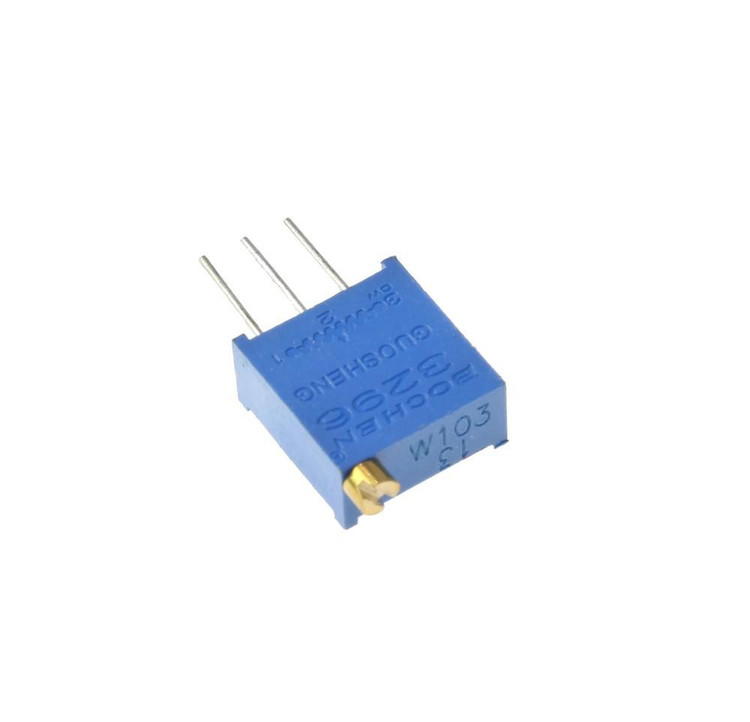

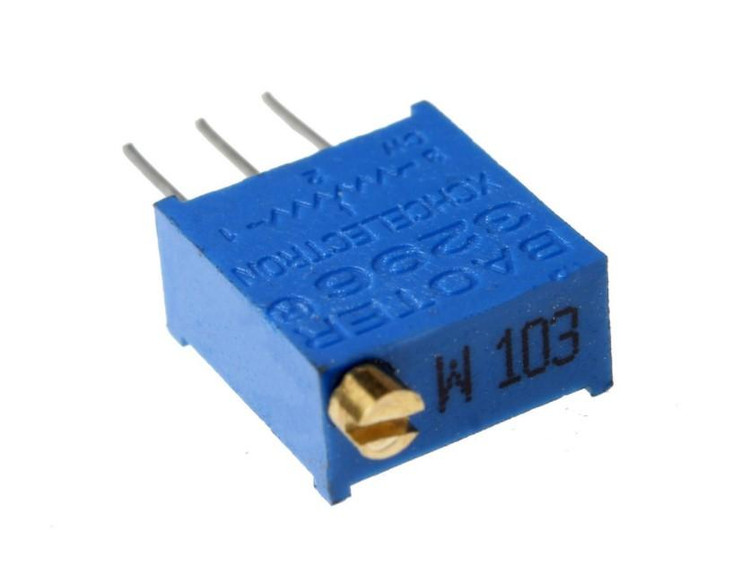

مولتی ترن 10 کیلو اهم ایستاده

3296W-1-103
برند:Chengdu Guosheng Technology
ندارد - کالای اصل 🏅
14,175
مشخصات

مقاومت

10KR

پکیج

Square

توان

500mw

دقت

10%

تعداد دور

25

توضیحات

نام قطعه: 3296W-1-103LF
نام کارخانه‌ای: 3296W-1-103
تعداد در بسته: 50 عدد
برند: Chengdu Guosheng Technology
پکیج: Square
بسته‌بندی: Tube
عنوان گروه: Trimmer Resistors - Through Hole
دیتاشیت: 3296W-1-103LF

مقاومت 10 کیلو اهم
توان (وات) 500 میلی وات
دقت 10 درصد
مقدار ولتاژ DC 300 ولت
تعداد دور 25 دور
ضریب دمایی 100 ضریب دمایی
نوع تنظیم Top Slot
نوع قرار گیری PC Pin
نوع نصب روی برد PCB Mount
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
توضیحات:مقاومت مولتی ترن ایستاده 25 دوره 10 کیلو اهم Multiturn Cermet Trimming Potentiometer ; Resistance Value : 10KOhm , Power Rate : 1/2W , Tolerance : ±10%,Adjustment Angle:25turn

Resistance 10 kΩ
Power Rating 500 mW
Tolerance 10 %
Voltage Rating DC 300 V
Number of Turns 25 Turn
Temperature Coefficient (Min) 100 PPM/°C
Adjustment Top Slot
Termination Style PC Pin
Mounting Style PCB Mount
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +150 C°
Brand Chengdu Guosheng Technology
Package Square

نقد و بررسی

مقاومت مولتی ترن ایستاده 25 دوره 10 کیلو اهم (Multiturn Cermet Trimming Potentiometer)

مشخصات فنی:

  • مقاومت اسمی (Resistance Value): 10 کیلو اهم (10K Ohm)

  • توان مجاز (Power Rating): 1/2 وات (0.5W)

  • تلرانس مقاومت (Tolerance): ±10%

  • زاویه تنظیم (Adjustment Angle): 25 دوره (25 Turn)

  • نوع: مولتی ترن (Multiturn) - سرامت (Cermet)

توضیحات محصول:

مقاومت تنظیم مولتی ترن ایستاده 10 کیلو اهم، یک قطعه الکترونیکی دقیق و کاربردی است که برای تنظیم دقیق مقاومت در مدارهای الکترونیکی استفاده می‌شود. این محصول با قابلیت تنظیم 25 دوره، امکان کنترل بسیار دقیق مقاومت را فراهم می‌کند و برای کاربردهایی که نیاز به دقت بالا دارند، ایده‌آل است.

ویژگی‌های کلیدی:

  1. دقت بالا: با 25 دوره تنظیم، امکان تغییرات بسیار دقیق مقاومت وجود دارد.

  2. پایداری بالا: ساختار سرامت (Cermet) این مقاومت باعث پایداری طولانی مدت و مقاومت در برابر تغییرات دما و رطوبت می‌شود.

  3. توان مجاز مناسب: با توان 1/2 وات، برای استفاده در مدارهای با توان متوسط مناسب است.

  4. تلرانس قابل قبول: تلرانس ±10% برای بسیاری از کاربردهای صنعتی و الکترونیکی کافی است.

  5. طول عمر بالا: طراحی مقاوم و با کیفیت این محصول، طول عمر بالایی را تضمین می‌کند.

کاربردها:

  • الکترونیک صنعتی: در مدارهای کنترل، تنظیم ولتاژ و جریان.

  • تجهیزات پزشکی: در دستگاه‌های دقیق پزشکی که نیاز به تنظیمات ظریف دارند.

  • مخابرات: در تجهیزات ارتباطی برای تنظیمات دقیق فرکانس.

  • اتوماسیون: در سیستم‌های کنترل خودکار و رباتیک.

  • آزمایشگاه‌های الکترونیک: برای تست و تنظیم مدارهای الکترونیکی.

مزایا:

  • تنظیم دقیق: با 25 دوره چرخش، امکان تنظیم بسیار دقیق مقاومت وجود دارد.

  • قابلیت اطمینان: ساختار سرامت و طراحی با کیفیت، قابلیت اطمینان بالایی را ارائه می‌دهد.

  • سازگاری گسترده: مناسب برای استفاده در انواع مدارهای آنالوگ و دیجیتال.

  • نصب آسان: طراحی ایستاده و استاندارد، نصب و استفاده از آن را آسان می‌کند.

نحوه استفاده:

این مقاومت تنظیم به‌صورت ایستاده روی برد مدار چاپی (PCB) نصب می‌شود و با استفاده از یک پیچ‌گوشتی مخصوص، می‌توان مقاومت آن را به‌صورت دقیق تنظیم کرد. برای دستیابی به بهترین عملکرد، توصیه می‌شود از ابزارهای تنظیم مناسب استفاده شود.

جمع‌بندی:

مقاومت مولتی ترن ایستاده 10 کیلو اهم با 25 دوره تنظیم، یک انتخاب ایده‌آل برای کاربردهایی است که نیاز به دقت و پایداری بالا دارند. با ساختار سرامت و توان مجاز 1/2 وات، این محصول برای استفاده در صنایع مختلف از جمله الکترونیک، پزشکی و مخابرات مناسب است. اگر به دنبال یک مقاومت تنظیم دقیق و با کیفیت هستید، این محصول گزینه‌ای عالی برای شماست.

برای اطلاعات بیشتر یا خرید محصول، با تیم پشتیبانی ما تماس بگیرید.
