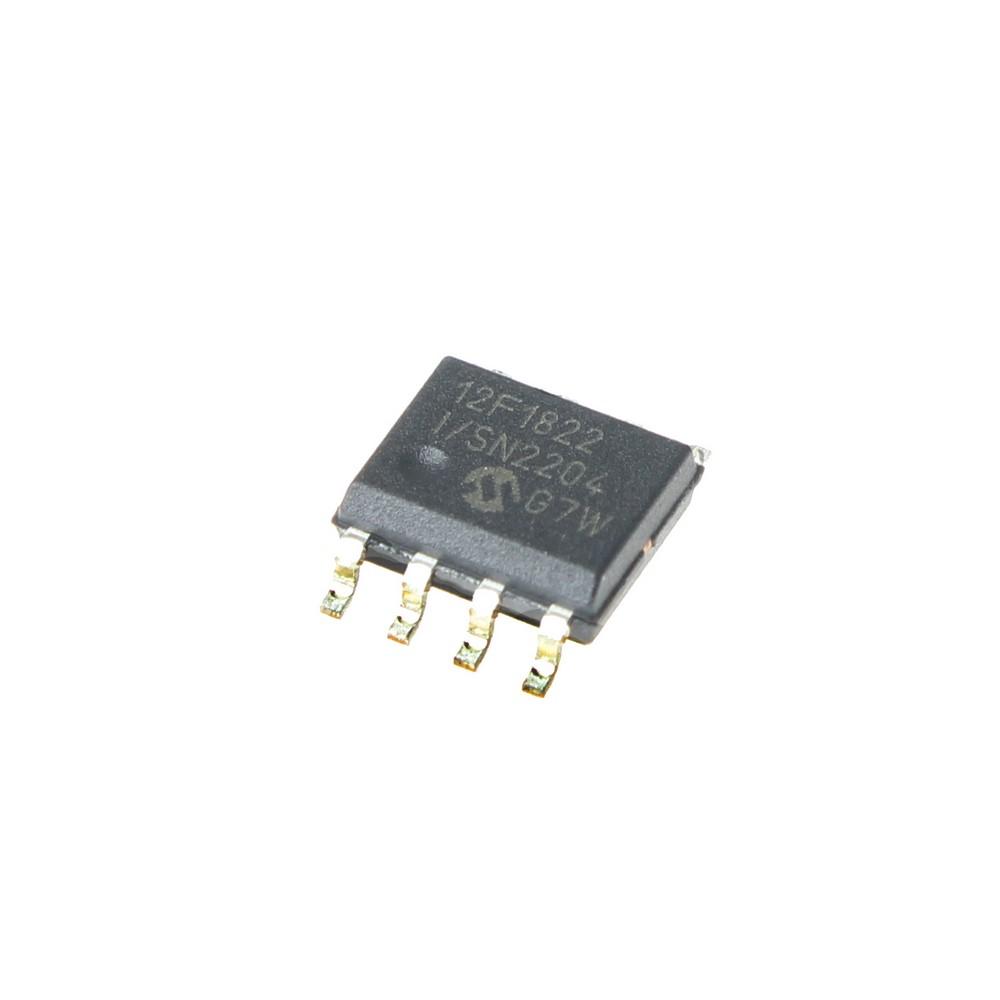

میکروکنترلر PIC12F1822I SN

میکروکنترلر PIC12F1822-I/SN از شرکت Microchip Technology یکی از پیشرفته‌ترین و کارآمدترین میکروکنترلرهای 8 بیتی در سری PIC® XLP™ 12F است که با فناوری eXtreme Low Power (XLP) طراحی شده است. این میکروکنترلر با ترکیب عملکرد بالا، مصرف انرژی پایین و انعطاف‌پذیری در طراحی، گزینه‌ای ایده‌آل برای کاربردهای متنوع در صنایع مختلف از جمله خودروسازی، اتوماسیون صنعتی، اینترنت اشیا (IoT)، و دستگاه‌های مصرفی است. در ادامه، ویژگی‌ها، مشخصات فنی، و مزایای این محصول به‌صورت جامع بررسی می‌شود.

مشخصات فنی کلیدی

• هسته پردازشی: پردازنده 8 بیتی PIC با معماری RISC پیشرفته و 49 دستورالعمل.

• حافظه برنامه: 3.5 کیلوبایت حافظه فلش (2K x 14) با قابلیت بازنویسی تحت کنترل نرم‌افزار.

• حافظه داده: 128 بایت RAM و 256 بایت EEPROM برای ذخیره‌سازی داده‌های غیرفرا.

• فرکانس کاری: حداکثر 32 مگاهرتز با اسیلاتور داخلی دقیق.

• ولتاژ کاری: محدوده وسیع 1.8 تا 5.5 ولت (برای مدل PIC12F1822) و 1.8 تا 3.6 ولت (برای مدل PIC12LF1822).

• پین‌های ورودی/خروجی: 6 پین I/O با قابلیت جریان‌دهی/جذب جریان تا 25 میلی‌آمپر.

• مبدل‌های داده:

  • مبدل آنالوگ به دیجیتال (ADC): 4 کانال با رزولوشن 10 بیت.

  • مبدل دیجیتال به آنالوگ (DAC): 1 کانال با رزولوشن 5 بیت.

• ارتباطات: پشتیبانی از پروتکل‌های I2C، SPI، و EUSART با قابلیت Auto-Baud.

• تایمرها: 3 تایمر (دو تایمر 8 بیتی و یک تایمر 16 بیتی).

• ماژول‌های اضافی:

  • ماژول ECCP (Enhanced Capture/Compare/PWM) برای کنترل دقیق PWM.

  • ماژول mTouch برای حسگرهای لمسی خازنی.

  • ماژول Data Signal Modulator برای کاربردهای خاص.

• ویژگی‌های امنیتی و پایداری:

  • واچ‌داگ تایمر پیشرفته (EWDT).

  • تشخیص Brown-out و ریست Power-on.

• پکیج: SOIC-8 (پهنای 3.9 میلی‌متر) با نصب سطحی (SMD).

• دمای کاری: محدوده -40 تا +85 درجه سانتی‌گراد (برای مدل -I) و تا +125 درجه سانتی‌گراد برای مدل‌های خاص.

مزایای برجسته

1. مصرف انرژی پایین: فناوری XLP امکان استفاده در دستگاه‌های باتری‌محور را فراهم می‌کند، با حالت‌های خواب عمیق که مصرف جریان را به حداقل می‌رساند.

2. انعطاف‌پذیری در برنامه‌ریزی: پشتیبانی از برنامه‌ریزی سریال در مدار (ICSP) و دیباگ داخلی بدون نیاز به هدرهای اضافی.

3. طراحی فشرده: با تنها 8 پین، این میکروکنترلر برای پروژه‌های با فضای محدود ایده‌آل است.

4. عملکرد بالا: فرکانس 32 مگاهرتز و معماری پیشرفته، اجرای سریع و کارآمد دستورات را تضمین می‌کند.

5. پشتیبانی گسترده: ابزارهای توسعه مانند MPLAB® X IDE، MPLAB XC8 Compiler، و MPLAB Code Configurator تجربه توسعه نرم‌افزار را ساده و سریع می‌کنند.

کاربردها

• اینترنت اشیا (IoT): مناسب برای سنسورهای هوشمند، دستگاه‌های متصل، و ماژول‌های کم‌مصرف.

• اتوماسیون خانگی و صنعتی: کنترل سیستم‌های روشنایی، HVAC، و تجهیزات صنعتی.

• پزشکی: استفاده در دستگاه‌های پزشکی قابل‌حمل مانند مانیتورهای ضربان قلب.

• خودروسازی: مناسب برای سیستم‌های کنترلی با دمای بالا و پایداری بالا.

• محصولات مصرفی: کنترل رابط‌های لمسی، ریموت‌ها، و دستگاه‌های الکترونیکی کوچک.

پرسش‌های متداول (FAQ)

1. آیا میکروکنترلر PIC12F1822-I/SN برای پروژه‌های باتری‌محور مناسب است؟
   بله، این میکروکنترلر با فناوری XLP طراحی شده و در حالت خواب عمیق مصرف انرژی بسیار پایینی دارد، که آن را برای کاربردهای باتری‌محور مانند سنسورهای IoT و دستگاه‌های قابل‌حمل ایده‌آل می‌کند.

2. چه ابزارهایی برای برنامه‌ریزی این میکروکنترلر توصیه می‌شود؟
   برای برنامه‌ریزی و دیباگ PIC12F1822-I/SN، می‌توانید از ابزارهای Microchip مانند PICkit™ 3، MPLAB® ICD 3، یا MPLAB X IDE استفاده کنید. همچنین، MPLAB Code Configurator برای تنظیم سریع و آسان پیشنهاد می‌شود.

3. آیا این میکروکنترلر از پروتکل‌های ارتباطی استاندارد پشتیبانی می‌کند؟
   بله، این میکروکنترلر از پروتکل‌های I2C، SPI، و EUSART پشتیبانی می‌کند و برای ارتباطات سریال در کاربردهای مختلف بسیار مناسب است.

خرید از E366.ir

برای تهیه میکروکنترلر PIC12F1822-I/SN با تضمین اصالت کالا و قیمت رقابتی، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت بالا ارائه می‌دهد و گزینه‌ای مطمئن برای خرید نیازهای پروژه‌های شماست.
