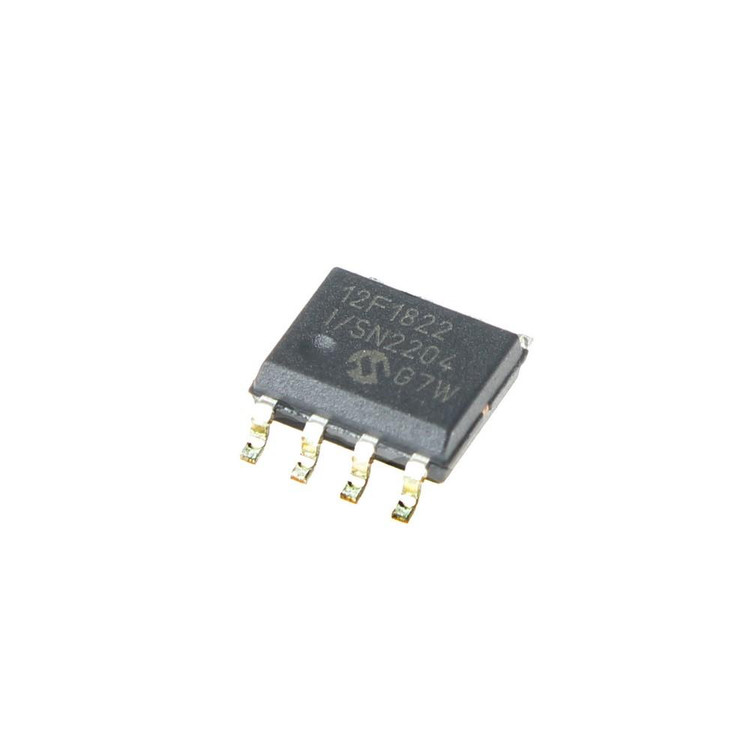

میکروکنترلر PIC12F1822I-SN پکیج SOIC-8
Series
PIC12F
Core
PIC
Number of I/Os
6
ADC Resolution
10-bit
ADC Channels
4 کانال
Program Memory Size
3.5 KB
Data RAM Size
128 Bytes
EEPROM Size
256 Bytes
Data Bus Width
8-bit
Maximum Clock Frequency
32 MHz
Operating Supply Voltage
1.8 V ~ 5.5 V
Mounting Style
SMD / SMT
Package
SOIC-8
Maximum Operating Temperature
+85 °C
Packaging
Tube
Minimum Operating Temperature
-40 °C
نام قطعه: PIC12F1822I/SN
نام کارخانهای: PIC12F1822I/SN
بیشترین فرکانس کاری 32 مگا هرتز
حافظه قابل برنامه ریزی 3.5 کیلو بایت
مقدار RAM 128 بایت
دقت ADC 10 بیت
انواع رابطها I2C, SPI, USART
نوع حافظه قابل برنامه ریزی Flash
انواع حافظه SRAM
تعداد کانالهای ADC 4 کانال
تعداد تایمرها 3 عدد
خانواده پردازشگر PIC12
کمترین ولتاژ تغذیه 2.3 ولت
بیشترین ولتاژ تغذیه 5.5 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
تعداد در بسته: 100 عدد
برند: Microchip Technology
پکیج: SO-8 (SOP-8)
بستهبندی: Tube
عنوان گروه: 8-bit Microcontrollers - MCU
توضیحات: 8-Bit Flash Microcontroller Product Brief 8-Bit Flash Microcontroller Product Brief
Maximum Clock Frequency 32 MHz
Program Memory Size 3.5 kB
Data RAM Size 128 B
ADC Resolution 10 bit
Interface Type I2C, SPI, USART
Program Memory Type Flash
Data RAM Type SRAM
Number of ADC Channels 4 Channel
Number of Timers/Counters 3 Pcs
Processor Series PIC12
Supply Voltage (Min) 2.3 V
Supply Voltage (Max) 5.5 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand Microchip Technology
Package SO-8 (SOP-8)
میکروکنترلر PIC12F1822-I/SN: راهنمای جامع خرید، دیتاشیت و برنامهریزی
میکروکنترلر PIC12F1822-I/SN یکی از محبوبترین قطعات الکترونیکی در دسته میکروکنترلرهای 8 بیتی شرکت Microchip است. این آیسی با پکیج SOIC-8، حافظه فلش 3.5KB، رم 128 بایت و قابلیتهای پیشرفته مانند ADC 10 بیتی، PWM و EUSART، گزینهای ایدهآل برای پروژههای شده، رباتیک، اتوماسیون صنعتی و مدارهای کنترلی است. اگر به دنبال دیتاشیت PIC12F1822-I/SN، خرید میکروکنترلر PIC12F1822 یا پروگرامر مناسب برای PIC12F1822 هستید، این مقاله کاملترین راهنما را در اختیارتان قرار میدهد.
ویژگیهای کلیدی میکروکنترلر PIC12F1822-I/SN
- معماری 8 بیتی با فرکانس تا 32 مگاهرتز: عملکرد بالا در مصرف انرژی پایین.
- حافظه برنامه 3.5KB فلش و 128 بایت SRAM: مناسب برای کدهای پیچیده در پروژههای کوچک.
- پریفرالهای متنوع: شامل 4 کانال PWM، تایمرها، Comparator و ماژول MSSP برای ارتباط SPI/I2C.
- ADC 10 بیتی با 4 کانال: ایدهآل برای سنسورهای آنالوگ مانند دما، نور و فشار.
- دمای کاری صنعتی (-40 تا +85 درجه): مقاوم در محیطهای سخت.
- پکیج SOIC-8 فشرده: نصب آسان روی بردهای PCB.
این مشخصات باعث شده PIC12F1822-I/SN در جستجوهای مرتبط با میکروکنترلرهای کم مصرف، آیسیهای برنامهپذیر 8 بیتی و قطعات Microchip اصل رتبه بالایی داشته باشد.
دانلود دیتاشیت PIC12F1822-I/SN
برای دسترسی به دیتاشیت کامل PIC12F1822-I/SN شامل پیناوت، رجیسترها، بلوک دیاگرام و نمونه کدها، به سایت رسمی Microchip مراجعه کنید. در دیتاشیت، جزئیات برنامهریزی با MPLAB X IDE، تنظیمات Oscillator و مدیریت پاور به طور دقیق توضیح داده شده است. این سند PDF بیش از 200 صفحهای، مرجع اصلی مهندسان برای طراحی مدار با PIC12F1822 است.
برنامهریزی و پروگرامر PIC12F1822-I/SN
برای برنامهریزی میکروکنترلر PIC12F1822 از نرمافزار MPLAB X و کامپایلر XC8 استفاده کنید. پروگرامرهای پیشنهادی:
- PICkit 3 یا PICkit 4 (اصل Microchip)
- پروگرامرهای USB مانند ICD3
کاربردهای عملی PIC12F1822-I/SN
- پروژههای دانشجویی و آموزشی: به دلیل قیمت مناسب و پکیج کوچک.
- سنسور و مانیتورینگ: اتصال به سنسورهای دما (مانند LM35) با ADC.
- کنترل موتور DC: استفاده از PWM برای درایو موتور.
- ارتباط سریال: پیادهسازی پروتکل UART با ماژول EUSART.
جستجوهای پرتکرار مانند پروژه با PIC12F1822، مدار شارژر باتری با PIC و کنترل رله با میکروکنترلر اغلب به این آیسی ختم میشود.
نکات خرید میکروکنترلر PIC12F1822-I/SN اصل
هنگام خرید PIC12F1822-I/SN به اصل بودن قطعه، تاریخ تولید و پکیج SOIC توجه کنید. فروشگاههای معتبر با گارانتی اصالت کالا، بهترین گزینه هستند. برای تهیه این میکروکنترلر با کیفیت بالا و موجودی دائمی، سایت e366.ir را به عنوان منبع معتبر پیشنهاد میکنیم.
سوالات متداول (FAQ)
1. تفاوت PIC12F1822-I/SN با PIC12F1822-E/SN چیست؟ نسخه I/SN برای دمای صنعتی (-40 تا +85 درجه) و E/SN برای دمای گسترشیافته (-40 تا +125 درجه) طراحی شده است. هر دو از نظر مشخصات الکتریکی یکسان هستند.
2. چگونه PIC12F1822-I/SN را با Arduino برنامهریزی کنیم؟ با استفاده از پروگرامر PICkit و نرمافزار MPLAB X امکانپذیر است. همچنین میتوانید از شیلدهای پروگرامر PIC برای Arduino استفاده کنید، اما MPLAB مستقیمتر است.
3. آیا PIC12F1822-I/SN برای پروژههای IoT مناسب است؟ بله، با ماژول EUSART و مصرف پایین، برای اتصال به ESP8266 یا ماژولهای WiFi در پروژههای IoT کممصرف عالی عمل میکند.
