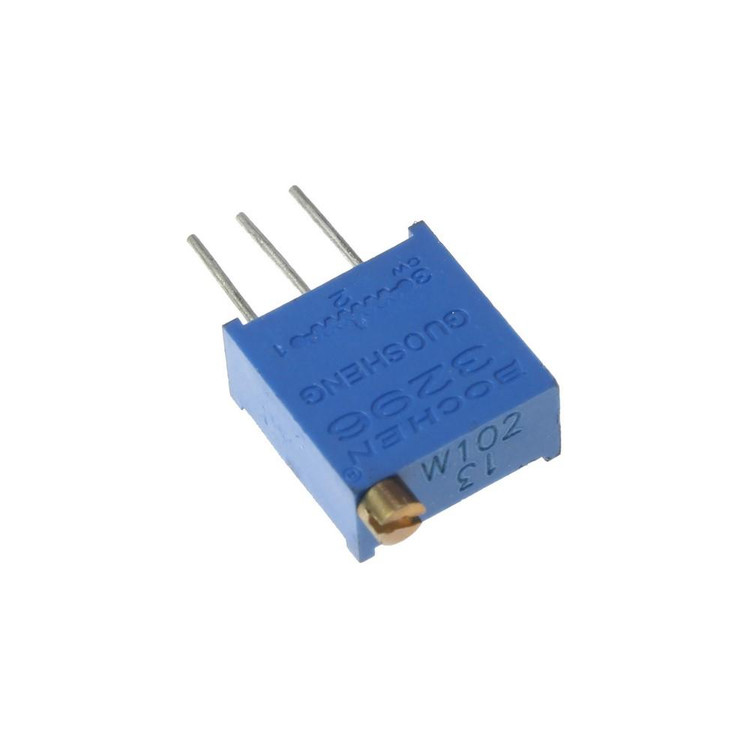

مولتی ترن 1 کیلو اهم ایستاده
مقاومت
1KR
پکیج
Square
توان
500mW
دقت
10%
تعداد دور
25
نام قطعه: 3296W-1-102LF
نام کارخانهای: 3296W-1-102
تعداد در بسته: 50 عدد
برند: Chengdu Guosheng Technology
پکیج: Square
بستهبندی: Tube
عنوان گروه: Trimmer Resistors - Through Hole
دیتاشیت: 3296W-1-102LF
مقاومت 1 کیلو اهم
توان (وات) 500 میلی وات
دقت 10 درصد
مقدار ولتاژ DC 300 ولت
تعداد دور 25 دور
ضریب دمایی 100 ضریب دمایی
نوع تنظیم Top Slot
نوع قرار گیری PC Pin
نوع نصب روی برد PCB Mount
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
توضیحات: مقاومت مولتی ترن ایستاده 25 دوره 1 کیلو اهم Multiturn Cermet Trimming Potentiometer ; Resistance Value : 1KOhm , Power Rate : 1/2W , Tolerance : ±10%,Adjustment Angle : 25turn
Resistance 1 kΩ
Power Rating 500 mW
Tolerance 10 %
Voltage Rating DC 300 V
Number of Turns 25 Turn
Temperature Coefficient (Min) 100 PPM/°C
Adjustment Top Slot
Termination Style PC Pin
Mounting Style PCB Mount
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +150 C°
Brand Chengdu Guosheng Technology
Package Square
مقاومت مولتی ترن ایستاده 25 دوره 1 کیلو اهم (Multiturn Cermet Trimming Potentiometer)
مشخصات فنی:
-
مقدار مقاومت: 1 کیلو اهم (1KΩ)
-
توان مجاز: 1/2 وات (0.5W)
-
تلرانس: ±10%
-
زاویه تنظیم: 25 دوره (چرخش)
-
نوع: Cermet (سرامیک-فلز)
-
کاربرد: تنظیم دقیق مقاومت در مدارهای الکترونیکی
توضیحات محصول:
مقاومت مولتی ترن ایستاده 1 کیلو اهم، یک مقاومت تنظیم دقیق با قابلیت چرخش 25 دور است که برای تنظیم دقیق مقاومت در مدارهای الکترونیکی طراحی شده است. این مقاومت از نوع Cermet ساخته شده که ترکیبی از سرامیک و فلز است و به دلیل پایداری حرارتی بالا و دوام طولانی، در صنایع الکترونیکی بسیار مورد استفاده قرار می گیرد.
ویژگیهای کلیدی:
-
تنظیم دقیق: با 25 دوره چرخش، امکان تنظیم بسیار دقیق مقاومت فراهم میشود.
-
پایداری بالا: جنس Cermet باعث مقاومت در برابر دماهای بالا و شرایط سخت محیطی میشود.
-
توان مجاز مناسب: با توان 1/2 وات، برای استفاده در مدارهای با جریان متوسط ایدهآل است.
-
تلرانس قابل قبول: تلرانس ±10% دقت مناسبی برای اکثر کاربردهای الکترونیکی ارائه میدهد.
کاربردها:
-
مدارهای تنظیم ولتاژ و جریان: در منابع تغذیه، آمپلیفایرها و سایر دستگاههای الکترونیکی.
-
کنترل دقیق: در سیستمهای اندازهگیری، ابزار دقیق و تجهیزات آزمایشگاهی.
-
صنایع مخابراتی و نظامی: به دلیل پایداری بالا در شرایط سخت.
مزایا:
-
طول عمر بالا: مقاوم در برابر سایش و خوردگی.
-
عملکرد روان: چرخش نرم و دقیق برای تنظیمات ظریف.
-
سازگاری گسترده: مناسب برای استفاده در PCB و بردهای الکترونیکی.
نکات مهم:
-
قبل از نصب، از تطابق مقدار مقاومت و توان مجاز با نیاز مدار اطمینان حاصل کنید.
-
از اعمال نیروی بیش از حد به پتانسیومتر خودداری کنید تا از آسیب به مکانیزم داخلی جلوگیری شود.
این مقاومت مولتی ترن ایستاده، انتخابی ایدهآل برای طراحان و مهندسین الکترونیک است که به دنبال دقت و پایداری بالا در تنظیمات مدارهای خود هستند.
