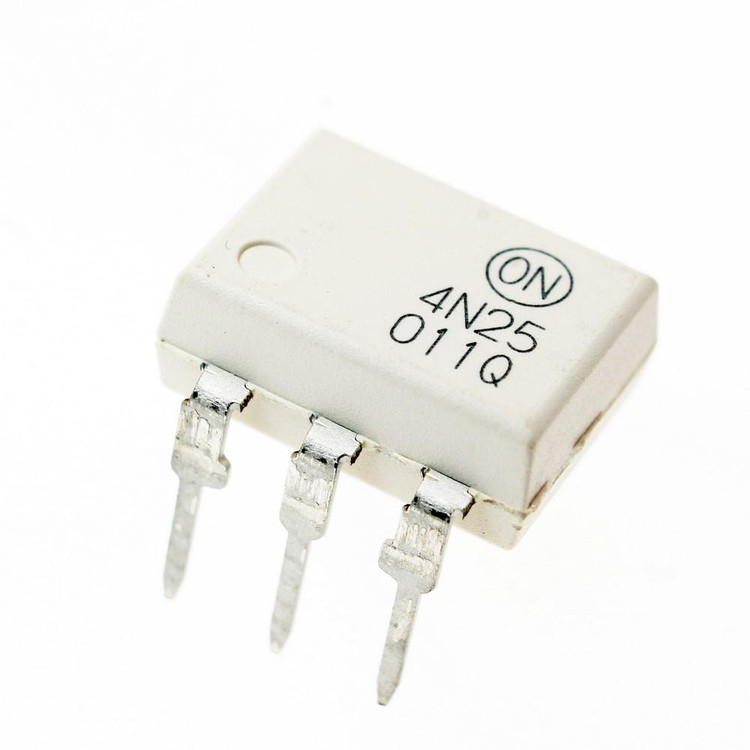

اپتوکوپلر تک 6پین 4N25M

4N25M
ندارد - کالای اصل 🏅
44,550
توضیحات

نام قطعه:اپتوکوپلر تک 6پین 4N25M
نام کارخانه‌ای: 4N25M
تعداد کانال 1 کانال
جریان 60 میلی آمپر
ولتاژ معکوس 6 ولت
نوع خروجی NPN Phototransistor
ولتاژ کلکتور-امیتر 30 ولت
ولتاژ مستقیم 1.5 ولت
ولتاژ جداسازی 7.5 کیلو ولت
نسبت انتقال فعلی 20 درصد
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 100 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: ON Semiconductor

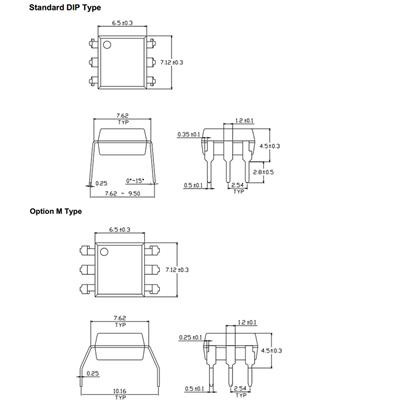

پکیج: DIP-6
بسته‌بندی: Tube
عنوان گروه: Transistor Output Optocouplers
دیتاشیت: 4N25M
توضیحات: اپتوترانزیستور تک Single Channel General Purpose Phototransistor Optocouplers , Digital Logic Inputs , Isolation Voltage :7500V , 6PIN
Number of Channels 1 Channel
Forward Current (If) 60 mA
Reverse Voltage (Vrrm) 6 V
Output Type NPN Phototransistor
Collector Emitter Voltage (VCEO) 30 V
Forward Voltage (Vf) 1.5 V
Isolation Voltage 7.5 kVrms
Current Transfer Ratio (Min) 20 %
Mounting Style Through Hole
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 100 C°
Brand ON Semiconductor
Package DIP-6

نقد و بررسی

اپتوکوپلر 4N25M یکی از قطعات الکترونیکی پرکاربرد و قابل اعتماد در صنعت الکترونیک است که به دلیل عملکرد قوی و انعطاف‌پذیری در کاربردهای مختلف، انتخابی ایده‌آل برای مهندسان و طراحان مدارات الکتریکی محسوب می‌شود. این اپتوکوپلر که توسط شرکت‌های معتبر مانند ON Semiconductor و Lite-On تولید می‌شود، با ارائه ایزولاسیون الکتریکی بین دو مدار، ایمنی و کارایی سیستم‌های الکترونیکی را بهبود می‌بخشد. در ادامه، ویژگی‌ها، کاربردها و مزایای این قطعه را به صورت حرفه‌ای بررسی می‌کنیم.

ویژگی‌های کلیدی اپتوکوپلر 4N25M

اپتوکوپلر 4N25M یک اپتوکوپلر ترانزیستوری تک‌کاناله با پکیج DIP-6 است که از یک دیود مادون قرمز (IR LED) ساخته شده از گالیم آرسناید و یک فتوترانزیستور سیلیکونی تشکیل شده است. ویژگی‌های اصلی این قطعه عبارتند از:

  • ولتاژ ایزولاسیون بالا: این اپتوکوپلر قادر به ارائه ولتاژ ایزولاسیون تا 7.5 کیلوولت (برای مدل‌های ON Semiconductor) و 2.5 کیلوولت (برای مدل‌های Lite-On) است، که آن را برای کاربردهای نیازمند ایمنی بالا مناسب می‌کند.

  • نسبت انتقال جریان (CTR): حداقل CTR برابر با 20% در شرایط استاندارد (IF = 10 mA، VCE = 10 V)، که عملکرد قابل اعتمادی را در انتقال سیگنال تضمین می‌کند.

  • زمان پاسخ‌دهی سریع: زمان پاسخ‌دهی این اپتوکوپلر (Rise/Fall Time) در حدود 3 میکروثانیه است، که برای کاربردهایی با سرعت متوسط مناسب است.

  • ولتاژ و جریان کاری: فتوترانزیستور این قطعه می‌تواند ولتاژ کلکتور-امیتر تا 30 ولت و جریان ورودی دیود مادون قرمز تا 60 میلی‌آمپر را تحمل کند.

  • گواهینامه‌های ایمنی: این قطعه دارای استانداردهای بین‌المللی مانند UL، VDE، CSA، FIMKO، NEMKO، DEMKO و SEMKO است که نشان‌دهنده کیفیت و قابلیت اطمینان آن است.

  • محدوده دمایی گسترده: عملکرد پایدار در بازه دمایی -55°C تا +100°C، مناسب برای محیط‌های صنعتی و چالش‌برانگیز.

کاربردهای اپتوکوپلر 4N25M

اپتوکوپلر 4N25M به دلیل توانایی‌اش در ایزوله کردن سیگنال‌های الکتریکی بدون اتصال مستقیم، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

  1. ایزولاسیون مدارات دیجیتال و آنالوگ: این قطعه برای جداسازی مدارات حساس مانند میکروکنترلرها (مانند ESP32 یا Raspberry Pi) از بارهای پرقدرت مانند موتورهای DC یا رله‌های 220 ولت AC استفاده می‌شود.

  2. کنترل بارهای ولتاژ بالا: در کاربردهایی که نیاز به کنترل بارهایی با ولتاژ بالا (مانند لامپ‌های 220 ولت یا موتورهای پرقدرت) توسط سیگنال‌های ولتاژ پایین (مانند 3.3 یا 5 ولت) وجود دارد، 4N25M راه‌حلی ایمن و کارآمد ارائه می‌دهد.

  3. منابع تغذیه و رگولاتورها: این اپتوکوپلر در حلقه‌های فیدبک ایزوله برای تنظیم ولتاژ در منابع تغذیه سوئیچینگ استفاده می‌شود.

  4. کاربردهای صنعتی و خودروسازی: با توجه به استانداردهای ایمنی و مقاومت در برابر شرایط سخت، این قطعه در تجهیزات صنعتی، سیستم‌های خودرو، و دستگاه‌های پزشکی کاربرد دارد.

  5. تشخیص صفر عبور (Zero Crossing Detection): برای کنترل دقیق بارهای AC، مانند دیمرها یا رله‌های حالت جامد، این اپتوکوپلر عملکرد قابل اعتمادی ارائه می‌دهد.

مزایای استفاده از 4N25M

  • ایمنی بالا: ایزولاسیون الکتریکی قوی، خطر آسیب به قطعات حساس یا کاربران را کاهش می‌دهد.

  • انعطاف‌پذیری در طراحی: سازگاری با انواع مدارات دیجیتال و آنالوگ، از پروژه‌های DIY گرفته تا سیستم‌های صنعتی.

  • مقرون‌به‌صرفه: این اپتوکوپلر با قیمت مناسب و دسترسی گسترده، گزینه‌ای اقتصادی برای پروژه‌های مختلف است.

  • دوام و پایداری: مقاومت در برابر شرایط محیطی سخت و طول عمر بالا به دلیل استفاده از مواد باکیفیت.

  • جایگزین‌های متعدد: در صورت نیاز به جایگزینی، قطعاتی مانند 4N26، 4N27، 4N28، MCT2E و PC817 با بررسی مشخصات قابل استفاده هستند.

سوالات متداول (FAQ)

1. اپتوکوپلر 4N25M چه تفاوتی با مدل‌های مشابه مانند 4N26 یا 4N35 دارد؟

اپتوکوپلر 4N25M در مقایسه با 4N26 دارای مشخصات مشابهی است اما ممکن است در ولتاژ ایزولاسیون و بسته‌بندی (مانند DIP یا SMD) متفاوت باشد. مدل 4N35 دارای نسبت انتقال جریان (CTR) بالاتری (حداقل 100%) است که برای کاربردهای نیازمند حساسیت بالاتر مناسب‌تر است. انتخاب بین این مدل‌ها به نیازهای خاص پروژه مانند CTR، ولتاژ ایزولاسیون و سرعت پاسخ‌دهی بستگی دارد.

2. آیا 4N25M برای پروژه‌های میکروکنترلری مناسب است؟

بله، 4N25M به دلیل توانایی ایزولاسیون سیگنال‌های ولتاژ پایین (مانند 3.3 یا 5 ولت) از بارهای ولتاژ بالا، گزینه‌ای عالی برای پروژه‌های میکروکنترلری مانند کنترل موتور، رله یا لامپ با استفاده از میکروکنترلرهایی مانند Arduino یا ESP32 است.

3. چگونه از عملکرد صحیح 4N25M در مدار اطمینان حاصل کنیم؟

برای اطمینان از عملکرد صحیح، جریان ورودی دیود مادون قرمز را بین 10 تا 60 میلی‌آمپر (به طور معمول 10 میلی‌آمپر) تنظیم کنید و ولتاژ کلکتور-امیتر فتوترانزیستور را در محدوده مجاز (تا 30 ولت) نگه دارید. همچنین، از مقاومت مناسب برای محدود کردن جریان ورودی و بررسی دیتاشیت برای شرایط کاری بهینه استفاده کنید.

خرید اپتوکوپلر 4N25M

برای تهیه اپتوکوپلر 4N25M با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با تضمین اصالت و پشتیبانی فنی ارائه می‌دهد، که برای پروژه‌های حرفه‌ای و DIY شما ایده‌آل است.
