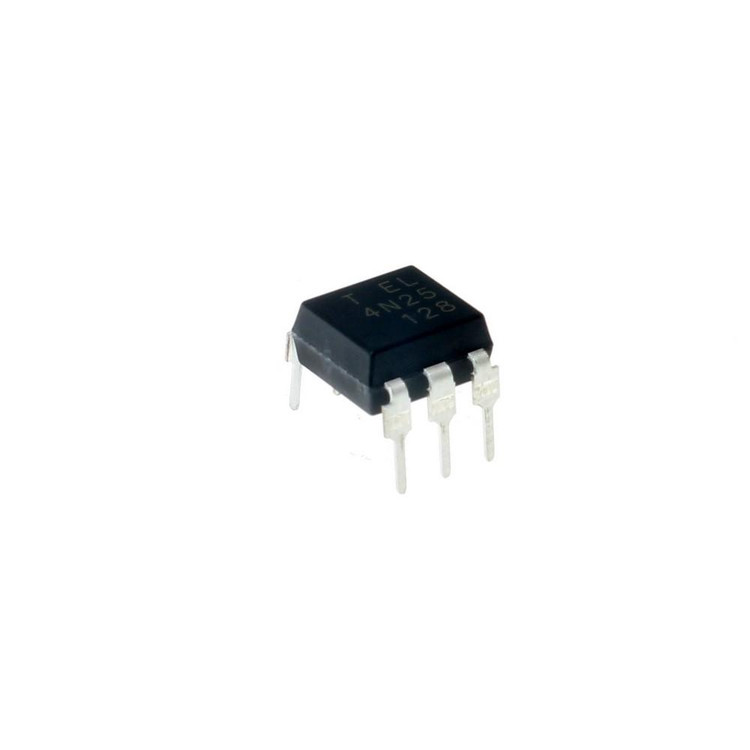

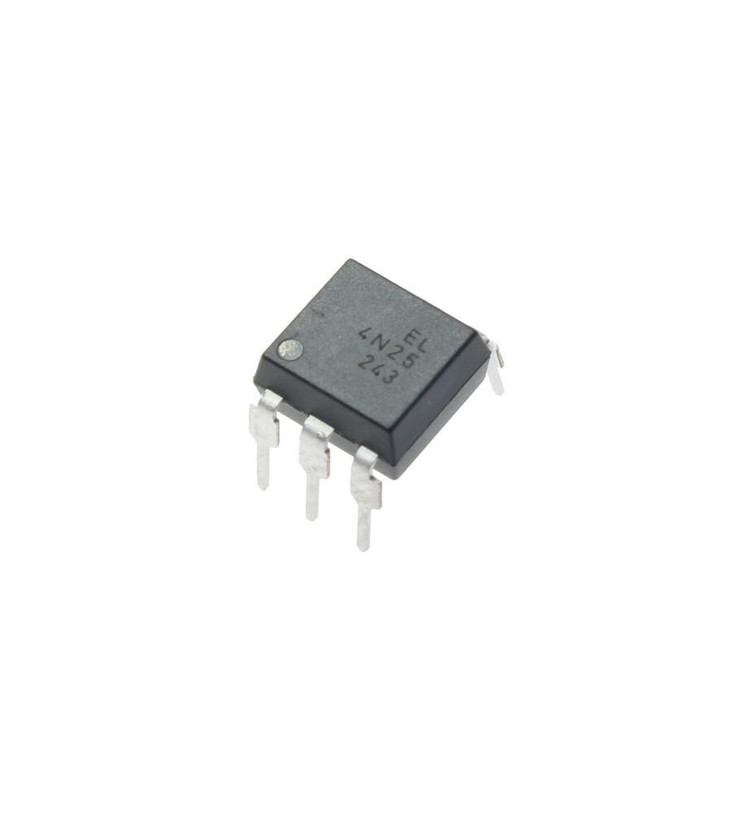

اپتوکوپلر تک 6پین 4N25

قطعه 4N25 یک اپتوکوپلر (Optocoupler) یا ایزولاتور نوری استاندارد صنعتی است که به دلیل قابلیت اطمینان بالا و کاربرد گسترده در پروژه‌های الکترونیکی، یکی از محبوب‌ترین قطعات در حوزه الکترونیک محسوب می‌شود. این اپتوکوپلر که توسط شرکت‌های معتبری مانند Vishay، Lite-On و Broadcom تولید می‌شود، برای ایجاد ایزولاسیون الکتریکی بین دو مدار با ولتاژهای مختلف طراحی شده است. در ادامه، به بررسی ویژگی‌ها، کاربردها و مزایای این قطعه می‌پردازیم.

مشخصات فنی 4N25

4N25 یک اپتوکوپلر تک‌کاناله با خروجی ترانزیستوری است که شامل یک دیود مادون قرمز (IR LED) و یک فوتوترانزیستور NPN سیلیکونی است. این دو بخش در یک پکیج 6 پین DIP (Dual Inline Package) قرار گرفته‌اند و از طریق نور مادون قرمز با یکدیگر ارتباط برقرار می‌کنند. برخی از مشخصات کلیدی این قطعه عبارتند از:

• ولتاژ ایزولاسیون: تا 5000 ولت RMS (حداقل 2500 ولت RMS در برخی مدل‌ها)، که ایمنی بالایی را برای جداسازی مدارها فراهم می‌کند.
• ولتاژ کلکتور-امیتر: تا 30 ولت (در برخی مدل‌ها تا 70 ولت).
• جریان انتقالی (CTR): حداقل 20% در جریان ورودی 10 میلی‌آمپر.
• زمان پاسخ‌دهی: زمان خیز (Rise Time) و افت (Fall Time) حدود 2 تا 3 میکروثانیه، مناسب برای کاربردهای با سرعت بالا.
• ولتاژ فوروارد دیود IR: معمولاً 1.2 تا 1.5 ولت.
• دمای کاری: از -55 تا +100 درجه سانتی‌گراد برای عملکرد و -55 تا +150 درجه سانتی‌گراد برای ذخیره‌سازی.

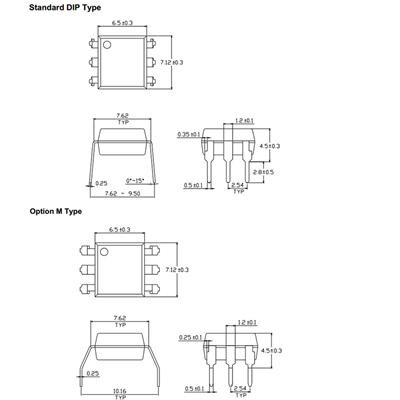

• پکیج: موجود در مدل‌های DIP-6 و SMD، مناسب برای نصب‌های مختلف.

کاربردهای 4N25

4N25 به دلیل طراحی ساده و عملکرد قابل اعتماد، در طیف وسیعی از کاربردهای الکترونیکی استفاده می‌شود. برخی از مهم‌ترین کاربردها عبارتند از:

1. ایزولاسیون سیگنال: جداسازی مدارهای کنترل (مانند میکروکنترلرها) از مدارهای قدرت (مانند موتورها یا رله‌ها) برای جلوگیری از آسیب ناشی از نوسانات ولتاژ.
2. کنترل موتورهای DC: استفاده در مدارهای PWM برای کنترل سرعت موتور با ایزولاسیون کامل بین میکروکنترلر و موتور.
3. رابط میکروکنترلرها: اتصال ایمن میکروکنترلرهایی مانند Arduino، ESP32 یا Raspberry Pi به بارهای ولتاژ بالا (مانند رله‌های 220 ولت AC).
4. منابع تغذیه سوئیچینگ (SMPS): ایزولاسیون گالوانیکی بین سمت اولیه و ثانویه در منابع تغذیه.
5. تشخیص صفر عبور (Zero Crossing Detection): کاربرد در سیستم‌های کنترل AC برای تشخیص نقاط صفر ولتاژ.
6. اتوماسیون صنعتی: استفاده در سیستم‌های کنترل صنعتی برای ایزولاسیون سیگنال‌ها و محافظت از تجهیزات حساس.

مزایای استفاده از 4N25

• ایزولاسیون گالوانیکی: با جداسازی کامل ورودی و خروجی، از انتقال نویز، ولتاژهای ناخواسته و آسیب به قطعات حساس جلوگیری می‌کند.
• سازگاری بالا: جایگزین‌های متعددی مانند 4N26، 4N27، 4N28 و PC817 دارد که امکان انعطاف‌پذیری در طراحی را فراهم می‌کند.
• هزینه اقتصادی: قیمت مناسب در کنار عملکرد بالا، آن را به گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های حرفه‌ای و DIY تبدیل کرده است.
• دوام و پایداری: مقاوم در برابر شرایط محیطی سخت مانند دما و مواد شیمیایی، مناسب برای کاربردهای صنعتی.
• سرعت مناسب: با زمان پاسخ‌دهی سریع، برای کاربردهای با فرکانس تا 1 مگاهرتز مناسب است.

نحوه عملکرد 4N25

عملکرد 4N25 بسیار ساده و در عین حال کارآمد است. دیود مادون قرمز (IR LED) که بین پین‌های 1 (آند) و 2 (کاتد) قرار دارد، با دریافت سیگنال ورودی (مانند پالس 3.3 یا 5 ولت از میکروکنترلر) نور مادون قرمز ساطع می‌کند. این نور توسط فوتوترانزیستور (متصل به پین‌های 4، 5 و 6) دریافت شده و باعث روشن شدن ترانزیستور می‌شود. در نتیجه، جریان در مدار خروجی (مانند موتور یا رله) برقرار می‌شود. هنگامی که سیگنال ورودی قطع شود، نور IR متوقف شده و فوتوترانزیستور خاموش می‌شود، که این امر جریان خروجی را قطع می‌کند.

سوالات متداول (FAQ)

1. 4N25 برای چه نوع پروژه‌هایی مناسب است؟
   4N25 برای پروژه‌هایی که نیاز به ایزولاسیون الکتریکی بین مدارهای با ولتاژ متفاوت دارند، مانند کنترل رله‌ها، موتورهای DC، یا ارتباط ایمن با میکروکنترلرها، ایده‌آل است. این قطعه در پروژه‌های DIY، اتوماسیون خانگی و صنعتی کاربرد دارد.
2. آیا 4N25 می‌تواند جایگزین سایر اپتوکوپلرها شود؟
   بله، 4N25 با اپتوکوپلرهایی مانند 4N26، 4N27، 4N28، PC817 و MCT2E سازگار است، اما باید پارامترهای ولتاژ، جریان و فرکانس را قبل از جایگزینی بررسی کنید تا از آسیب به مدار جلوگیری شود.
3. چگونه می‌توانم از 4N25 در پروژه‌های میکروکنترلری استفاده کنم؟
   برای استفاده، پین 1 (آند) را از طریق یک مقاومت محدودکننده جریان به خروجی میکروکنترلر (مثل 3.3 یا 5 ولت) و پین 2 (کاتد) را به زمین متصل کنید. سمت فوتوترانزیستور (پین‌های 4 و 5) را به مدار خروجی (مانند رله یا موتور) وصل کنید. پین 6 (بیس) می‌تواند برای کنترل اضافی استفاده شود.

چرا 4N25 را انتخاب کنیم؟

اگر به دنبال یک اپتوکوپلر با کارایی بالا، قیمت مناسب و قابلیت اطمینان برای پروژه‌های الکترونیکی خود هستید، 4N25 انتخابی هوشمندانه است. این قطعه با استانداردهای صنعتی مانند UL، CSA و RoHS سازگار است و توسط تولیدکنندگان معتبر جهانی عرضه می‌شود. چه یک مهندس حرفه‌ای باشید و چه یک علاقه‌مند به پروژه‌های DIY، 4N25 می‌تواند نیازهای شما را به بهترین شکل برآورده کند.
