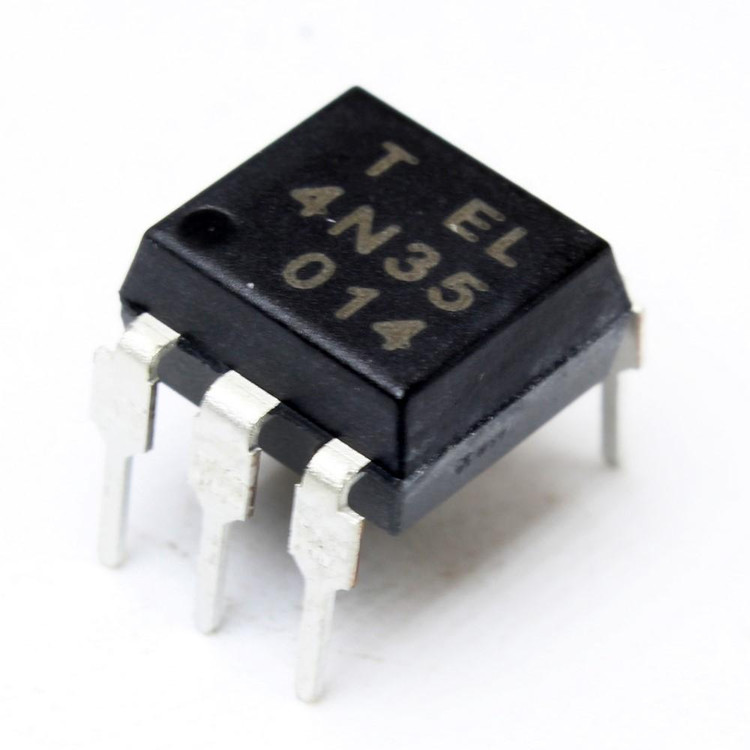

اپتوکوپلر تک 6پین EL4N35

اپتوکوپلر EL4N35 یک قطعه الکترونیکی پیشرفته و پرکاربرد است که به عنوان یک ایزولاتور نوری (Optoisolator) شناخته می‌شود. این قطعه با استفاده از یک دیود ساطع‌کننده نور مادون قرمز (IR LED) و یک فتوترانزیستور، امکان انتقال سیگنال بین دو مدار الکتریکی را بدون اتصال مستقیم فراهم می‌کند. این ویژگی، EL4N35 را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل کرده که نیاز به ایزولاسیون الکتریکی بالا، حفاظت از مدارها و کاهش نویز دارند.

ویژگی‌های کلیدی EL4N35

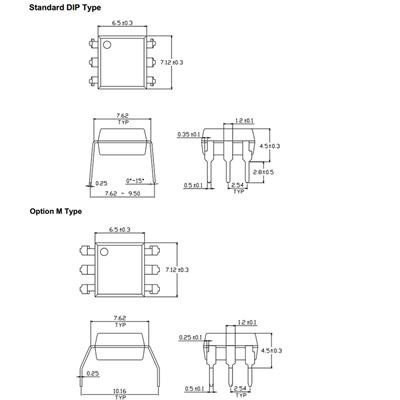

• بسته‌بندی DIP-6: طراحی استاندارد 6 پین با بسته‌بندی دوخطی (Dual Inline Package) که نصب و استفاده از آن را در طراحی‌های PCB آسان می‌کند.

• ولتاژ ایزولاسیون بالا: توانایی تحمل ولتاژ تا 5000 ولت RMS، که ایمنی و حفاظت را در برابر ولتاژهای بالا تضمین می‌کند.

• حداکثر ولتاژ کلکتور-امیتر: تا 30 ولت، مناسب برای کاربردهای متنوع در مدارهای دیجیتال و آنالوگ.

• جریان انتقال بالا (CTR): نسبت جریان انتقال (Current Transfer Ratio) بین 100% تا 300% در شرایط استاندارد، که عملکرد قابل اعتمادی را ارائه می‌دهد.

• پاسخ سریع: مناسب برای کاربردهایی که نیاز به سرعت سوئیچینگ بالا دارند.

• سازگاری گسترده: قابل استفاده در دماهای عملیاتی بین -55 تا +100 درجه سانتی‌گراد.

نحوه عملکرد

اپتوکوپلر EL4N35 از یک دیود مادون قرمز (IR LED) در سمت ورودی و یک فتوترانزیستور در سمت خروجی تشکیل شده است. هنگامی که سیگنال ورودی (منطق 1) به دیود IR اعمال می‌شود، نور مادون قرمز ساطع شده و فتوترانزیستور را فعال می‌کند. این امر باعث بسته شدن اتصال کلکتور-امیتر و تولید خروجی منطقی 0 می‌شود. در حالت منطق 0، دیود خاموش بوده و فتوترانزیستور غیرفعال می‌ماند، که منجر به خروجی منطقی 1 می‌شود. این مکانیزم ایزولاسیون نوری از آسیب به مدارها در برابر خطاهای الکتریکی مانند ولتاژهای ناخواسته یا نویز محافظت می‌کند.

کاربردها

• ایزولاسیون سیگنال در سیستم‌های دیجیتال: مانند میکروکنترلرها و PLCها.

• حفاظت از تجهیزات حساس: در دستگاه‌های پزشکی، سیستم‌های صنعتی و تجهیزات مخابراتی.

• کنترل موتور و درایورها: برای جداسازی مدارهای کنترلی از بخش‌های قدرت.

• منابع تغذیه سوئیچینگ: جهت ایزولاسیون فیدبک در مدارهای تغذیه.

• سیستم‌های ارتباطی: برای انتقال داده‌ها بدون اتصال مستقیم الکتریکی.

مزایای استفاده از EL4N35

• ایمنی بالا: ایزولاسیون الکتریکی از آسیب به قطعات حساس جلوگیری می‌کند.

• انعطاف‌پذیری در طراحی: سازگاری با انواع مدارهای آنالوگ و دیجیتال.

• هزینه مقرون‌به‌صرفه: عملکرد بالا با قیمتی مناسب برای پروژه‌های صنعتی و تجاری.

• دوام و پایداری: عملکرد قابل اعتماد در شرایط محیطی متنوع.

سوالات متداول (FAQ)

1. اپتوکوپلر EL4N35 در چه نوع پروژه‌هایی بیشترین کاربرد را دارد؟

EL4N35 به دلیل ایزولاسیون الکتریکی بالا و توانایی انتقال سیگنال‌های دیجیتال و آنالوگ، در پروژه‌هایی مانند سیستم‌های کنترلی صنعتی، منابع تغذیه سوئیچینگ، و مدارهای حفاظتی که نیاز به جداسازی ایمن دارند، بسیار مورد استفاده قرار می‌گیرد.

2. آیا EL4N35 برای کاربردهای با ولتاژ بالا مناسب است؟

بله، EL4N35 با ولتاژ ایزولاسیون 5000 ولت RMS و حداکثر ولتاژ کلکتور-امیتر 30 ولت، برای کاربردهایی که نیاز به حفاظت در برابر ولتاژهای بالا دارند، کاملاً مناسب است.

3. چگونه می‌توانم از عملکرد صحیح EL4N35 در مدار خود اطمینان حاصل کنم؟

برای اطمینان از عملکرد صحیح، باید مشخصات فنی مانند جریان ورودی دیود (IF)، ولتاژ کلکتور-امیتر (VCE) و نسبت انتقال جریان (CTR) را مطابق با نیازهای مدار خود تنظیم کنید. همچنین، استفاده از مقاومت مناسب در ورودی دیود IR و بررسی دیتاشیت برای شرایط عملیاتی توصیه می‌شود.

خرید EL4N35

برای خرید اپتوکوپلر EL4N35 با کیفیت تضمین‌شده و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با خدمات پشتیبانی و ارسال سریع ارائه می‌دهد.
