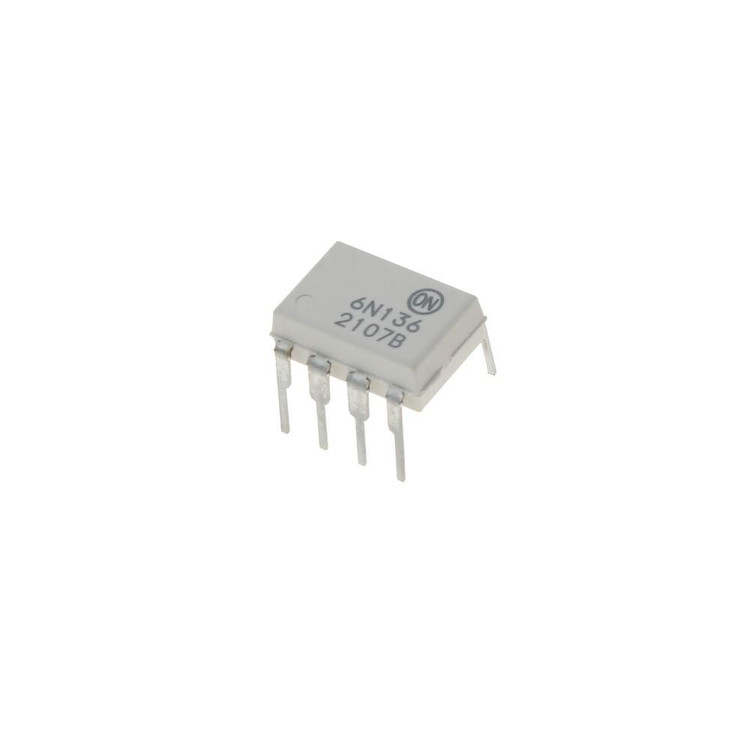

اپتوکوپلر تک 8پین 6N136M

6N136M یک اپتوکوپلر پرسرعت با خروجی ترانزیستوری است که توسط شرکت ON Semiconductor طراحی و تولید شده است. این قطعه الکترونیکی با عملکرد استثنایی و قابلیت اطمینان بالا، یکی از انتخاب‌های برتر در کاربردهای صنعتی، مخابراتی و سیستم‌های دیجیتال است. با ایزولاسیون الکتریکی قوی و سرعت انتقال داده بالا، 6N136M به‌طور گسترده در مدارهایی که نیاز به جداسازی سیگنال و حفاظت از اجزای حساس دارند، استفاده می‌شود.

ویژگی‌های کلیدی

• ایزولاسیون ولتاژ بالا: با قابلیت تحمل ولتاژ ایزولاسیون تا 5000 ولت RMS، این اپتوکوپلر ایمنی بالایی را در برابر ولتاژهای ناخواسته فراهم می‌کند.

• سرعت بالا: 6N136M با سرعت انتقال داده تا 1 مگابیت بر ثانیه (1 MBd) برای کاربردهای پرسرعت مانند رابط‌های دیجیتال و انتقال سیگنال‌های پالسی مناسب است.

• خروجی ترانزیستوری: این قطعه دارای خروجی ترانزیستوری با فتودتکتور پرسرعت است که نسبت به اپتوکوپلرهای فتوترانزیستوری معمولی، ظرفیت خازنی کمتری دارد و سرعت پاسخگویی را بهبود می‌بخشد.

• پکیج استاندارد: عرضه در پکیج DIP-8 و SMD، که امکان استفاده در طرح‌های مختلف را فراهم می‌کند.

• کاربرد گسترده: مناسب برای رابط‌های خطی، جایگزینی ترانسفورمرهای پالس، رابط خروجی به CMOS/LSTTL/TTL و جفت‌سازی آنالوگ با پهنای باند وسیع.

مشخصات فنی

• تعداد کانال: 1 کانال

• ولتاژ ایزولاسیون: 5000 Vrms

• جریان ورودی (IF): حداکثر 25 میلی‌آمپر

• ولتاژ کلکتور-امیتر (Vce): حداکثر 20 ولت

• زمان پاسخگویی: معمولاً در محدوده نانوثانیه

• دمای کاری: از -40°C تا +100°C

• پکیج: DIP-8 / SOIC-8

کاربردها

6N136M به دلیل ویژگی‌های منحصربه‌فرد خود در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• سیستم‌های مخابراتی: برای ایزولاسیون سیگنال در خطوط ارتباطی و جلوگیری از نویز.

• کنترل صنعتی: در سیستم‌های PLC و کنترل موتور برای جداسازی سیگنال‌های کنترلی.

• تجهیزات پزشکی: برای ایزولاسیون ایمن در دستگاه‌های حساس پزشکی.

• رابط‌های دیجیتال: اتصال ایمن میکروکنترلرها به سیستم‌های منطقی مانند TTL و CMOS.

• منابع تغذیه سوئیچینگ: برای بازخورد ایزوله و کنترل ولتاژ.

مزایا

• ایمنی بالا: ایزولاسیون الکتریکی قوی، حفاظت از اجزای حساس در برابر ولتاژهای بالا را تضمین می‌کند.

• عملکرد پرسرعت: مناسب برای کاربردهایی که نیاز به انتقال سریع داده دارند.

• سازگاری گسترده: قابلیت اتصال به سیستم‌های منطقی مختلف مانند CMOS و TTL.

• دوام و پایداری: طراحی شده برای کار در شرایط محیطی سخت با دمای گسترده.

سوالات متداول (FAQ)

1. 6N136M در چه نوع پروژه‌هایی مناسب است؟

6N136M برای پروژه‌هایی که نیاز به ایزولاسیون الکتریکی و انتقال سیگنال پرسرعت دارند، مانند سیستم‌های مخابراتی، کنترل صنعتی، و رابط‌های دیجیتال مناسب است. این اپتوکوپلر به‌ویژه در کاربردهایی که نیاز به حفاظت از نویز یا ولتاژهای بالا دارند، عملکردی عالی ارائه می‌دهد.

2. تفاوت 6N136M با سایر اپتوکوپلرها چیست؟

6N136M به دلیل استفاده از فتودتکتور پرسرعت و ظرفیت خازنی پایین‌تر نسبت به اپتوکوپلرهای فتوترانزیستوری معمولی، سرعت بالاتری ارائه می‌دهد. همچنین، ایزولاسیون 5000 Vrms آن، ایمنی بیشتری را در مقایسه با بسیاری از مدل‌های مشابه فراهم می‌کند.

3. آیا 6N136M برای کاربردهای آنالوگ مناسب است؟

بله، 6N136M برای جفت‌سازی آنالوگ با پهنای باند وسیع مناسب است و می‌تواند در کاربردهایی مانند بازخورد در منابع تغذیه سوئیچینگ یا تقویت‌کننده‌های ایزوله استفاده شود.

چرا از 6N136M استفاده کنیم؟

6N136M ترکیبی ایده‌آل از سرعت، ایمنی و انعطاف‌پذیری را ارائه می‌دهد. این اپتوکوپلر با طراحی پیشرفته و عملکرد قابل اعتماد، انتخابی عالی برای مهندسان و طراحانی است که به دنبال راه‌حلی کارآمد برای ایزولاسیون سیگنال هستند. چه در حال طراحی یک سیستم صنعتی پیچیده باشید و چه یک پروژه الکترونیکی ساده، 6N136M می‌تواند نیازهای شما را به بهترین شکل برآورده کند.
