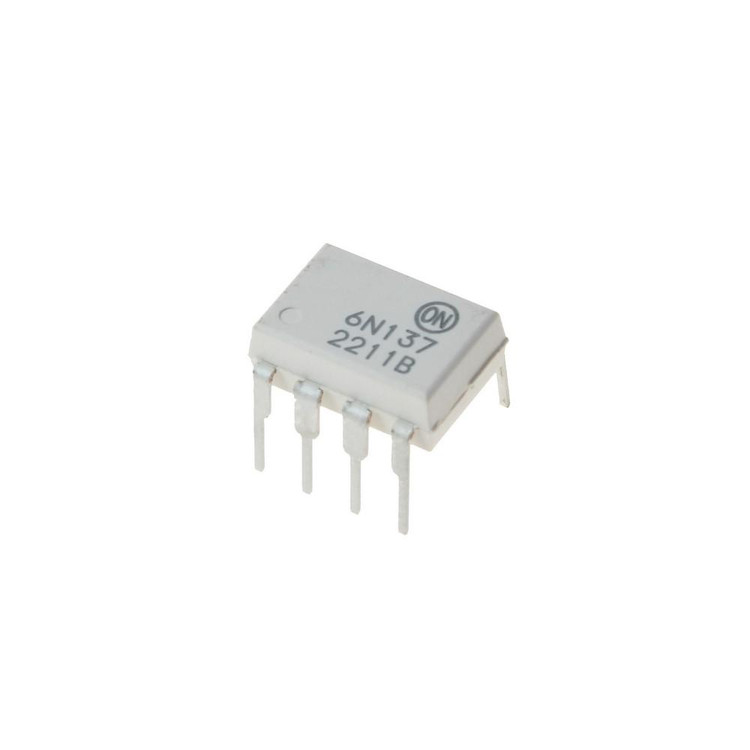

اپتوکوپلر تک 8پین 6N137M

اپتوکوپلر 6N137M یکی از پیشرفته‌ترین قطعات الکترونیکی در دسته اپتوکوپلرهای پرسرعت است که توسط شرکت onsemi (سابقاً Fairchild Semiconductor) طراحی و تولید شده است. این قطعه با عملکرد استثنایی خود در انتقال سیگنال‌های دیجیتال با سرعت بالا و ایزولاسیون الکتریکی قوی، به یکی از انتخاب‌های اصلی در کاربردهای صنعتی، مخابراتی و سیستم‌های کنترلی تبدیل شده است. در این محتوا، ویژگی‌ها، کاربردها و مزایای این اپتوکوپلر به‌صورت حرفه‌ای بررسی می‌شود.

ویژگی‌های کلیدی 6N137M

• سرعت بالا: این اپتوکوپلر توانایی انتقال داده با سرعت 10 مگابیت بر ثانیه را دارد که آن را برای کاربردهای پرسرعت مانند ارتباطات دیجیتال و پروتکل‌های صنعتی مناسب می‌سازد.

• ایزولاسیون قوی: با ولتاژ ایزولاسیون 5000 ولت RMS، این قطعه ایمنی الکتریکی بالایی را بین ورودی و خروجی فراهم می‌کند.

• خروجی منطقی دروازه‌ای: دارای خروجی منطقی نوع "Open Collector" است که امکان اتصال به صورت Wired-OR را فراهم می‌کند.

• دیود نوری AlGaAs: استفاده از دیود نوری 850 نانومتری AlGaAs برای انتقال سیگنال با کارایی بالا.

• محافظت در برابر نویز: سپر داخلی نویز، این اپتوکوپلر را در برابر نویزهای حالت مشترک (تا 10 کیلوولت بر میکروثانیه) مقاوم می‌کند.

• محدوده دمایی گسترده: عملکرد تضمین‌شده در بازه دمایی -40 تا +100 درجه سانتی‌گراد، مناسب برای محیط‌های صنعتی سخت.

• پکیج استاندارد: عرضه در پکیج DIP-8 که نصب و استفاده از آن را در طراحی‌های مختلف آسان می‌کند.

کاربردهای 6N137M

اپتوکوپلر 6N137M به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• سیستم‌های کنترلی صنعتی: ایزولاسیون سیگنال‌های کنترلی در PLC‌ها و سیستم‌های اتوماسیون صنعتی.

• ارتباطات دیجیتال: انتقال داده در پروتکل‌های پرسرعت مانند CAN، RS-232 و RS-485.

• منابع تغذیه سوئیچینگ: محافظت و ایزولاسیون در مدارهای سوئیچینگ و اینورترها.

• تجهیزات پزشکی: استفاده در دستگاه‌هایی که نیاز به ایزولاسیون الکتریکی بالا برای ایمنی بیمار دارند.

• سیستم‌های مخابراتی: انتقال سیگنال‌های دیجیتال در شبکه‌های ارتباطی با حداقل تأخیر.

مزایای استفاده از 6N137M

• قابلیت اطمینان بالا: طراحی شده برای عملکرد پایدار در شرایط سخت صنعتی.

• انعطاف‌پذیری در طراحی: خروجی Open Collector امکان اتصال به انواع مدارهای منطقی را فراهم می‌کند.

• مصرف انرژی پایین: با جریان ورودی حداکثر 5 میلی‌آمپر و جریان خروجی 13 میلی‌آمپر، کارایی انرژی بالایی دارد.

• سازگاری با استانداردهای صنعتی: این قطعه با استانداردهای بین‌المللی سازگار است و در پروژه‌های جهانی قابل استفاده است.

سوالات متداول (FAQ)

1. اپتوکوپلر 6N137M برای چه نوع کاربردهایی مناسب است؟

اپتوکوپلر 6N137M برای کاربردهایی که نیاز به انتقال سیگنال دیجیتال با سرعت بالا و ایزولاسیون الکتریکی قوی دارند، ایده‌آل است. این شامل سیستم‌های کنترلی صنعتی، ارتباطات دیجیتال (مانند CAN و RS-485)، منابع تغذیه سوئیچینگ و تجهیزات پزشکی می‌شود.

2. تفاوت 6N137M با سایر اپتوکوپلرها چیست؟

6N137M به دلیل سرعت انتقال 10 مگابیت بر ثانیه، ایزولاسیون 5000 ولت RMS و محافظت قوی در برابر نویزهای حالت مشترک، برای کاربردهای پرسرعت و محیط‌های نویزدار مناسب‌تر است. همچنین، خروجی منطقی دروازه‌ای آن انعطاف‌پذیری بیشتری در طراحی مدار فراهم می‌کند.

3. آیا 6N137M برای پروژه‌های DIY مناسب است؟

بله، این اپتوکوپلر به دلیل پکیج استاندارد DIP-8 و سهولت استفاده، برای پروژه‌های DIY و پروتوتایپ‌سازی مناسب است. با این حال، برای استفاده بهینه، باید به مشخصات فنی و دیتاشیت آن توجه کنید.

خرید 6N137M از فروشگاه معتبر

برای خرید اپتوکوپلر 6N137M با کیفیت تضمین‌شده و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت الکترونیک 366 (E366.ir) مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با پشتیبانی فنی و ارسال سریع ارائه می‌دهد.
