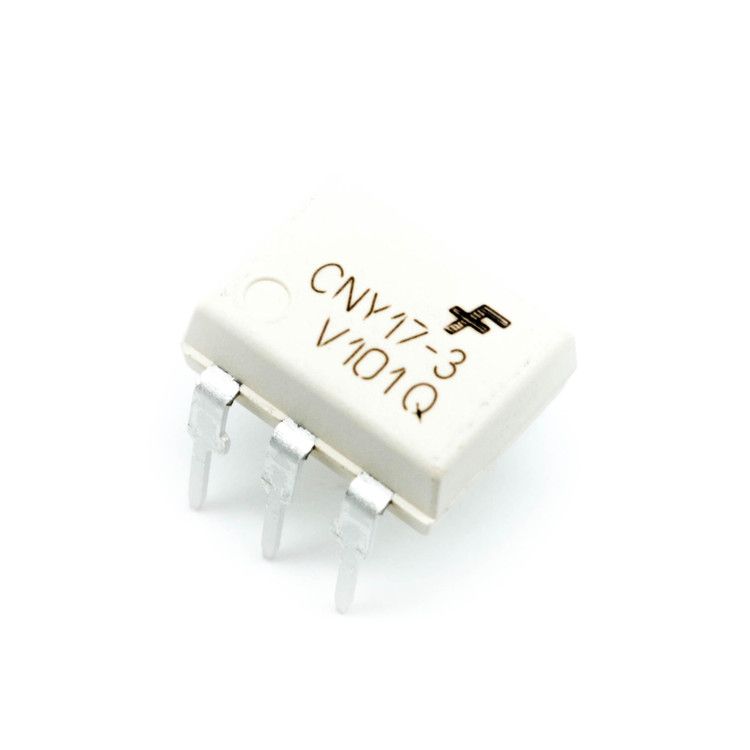

اپتوکوپلر تک 6پین CNY17 3M

اپتوکوپلر CNY17-3M یک قطعه الکترونیکی پیشرفته و پرکاربرد از نوع اپتوکوپلرهای ترانزیستوری است که توسط شرکت‌های معتبری مانند ON Semiconductor و Fairchild Semiconductor تولید می‌شود. این قطعه با طراحی مقاوم و عملکرد قابل اعتماد، به‌منظور ایزولاسیون الکتریکی و انتقال سیگنال بین دو مدار با پتانسیل‌های متفاوت به کار می‌رود. در ادامه، به بررسی ویژگی‌ها، کاربردها و مزایای این محصول به‌صورت حرفه‌ای می‌پردازیم.

ویژگی‌های کلیدی CNY17-3M

• نوع خروجی: ترانزیستور فتوترانزیستور NPN با اتصال بیس

• ولتاژ ایزولاسیون: 5.3 کیلوولت (RMS)، که ایزولاسیون الکتریکی بالایی را تضمین می‌کند.

• جریان ورودی (If): حداکثر 60 میلی‌آمپر

• ولتاژ کلکتور-امیتر (Vce): تا 80 ولت

• نسبت انتقال جریان (CTR): 100% تا 200% در جریان ورودی 10 میلی‌آمپر

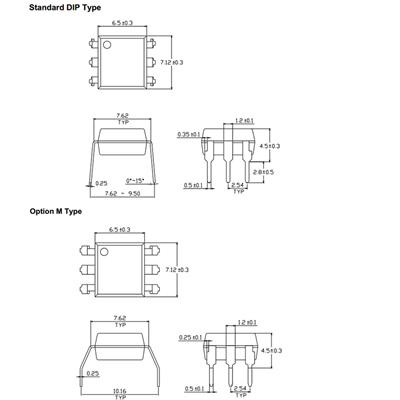

• بسته‌بندی: پکیج DIP-6 (6 پین)، مناسب برای نصب آسان در بردهای مدار چاپی

• زمان پاسخ‌دهی: زمان صعود (tr) معمولاً 5 میکروثانیه

• سازگاری RoHS: بسته به تولیدکننده، ممکن است با استاندارد RoHS سازگار باشد (نیاز به بررسی دیتاشیت).

این ویژگی‌ها، CNY17-3M را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی و تجاری تبدیل کرده است.

کاربردهای CNY17-3M

اپتوکوپلر CNY17-3M به دلیل توانایی انتقال سیگنال‌های دیجیتال و آنالوگ با حفظ ایزولاسیون الکتریکی بالا، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• منابع تغذیه سوئیچینگ (SMPS): برای ایزولاسیون بین بخش‌های ولتاژ بالا و پایین

• سیستم‌های کنترل صنعتی: در رله‌های دیجیتال و سیستم‌های اتوماسیون برای جلوگیری از نویز و تداخل

• تجهیزات مخابراتی: جهت انتقال سیگنال‌های داده با ایزولاسیون کامل

• کاربردهای آنالوگ: مانند مدولاسیون CRT در نمایشگرها

• اینترفیس‌های دیجیتال: جایگزینی برای رله‌ها و ترانسفورماتورها در سیستم‌های دیجیتال

این اپتوکوپلر با ارائه عملکرد پایدار، به مهندسان امکان طراحی مدارهای ایمن و کارآمد را می‌دهد.

مزایای استفاده از CNY17-3M

1. ایزولاسیون قوی: با ولتاژ ایزولاسیون 5.3 کیلوولت، این قطعه از مدارها در برابر ولتاژهای ناخواسته محافظت می‌کند.

2. انعطاف‌پذیری در طراحی: سازگاری با ورودی‌های DC و امکان استفاده در کاربردهای متنوع.

3. عملکرد سریع: زمان پاسخ‌دهی مناسب برای کاربردهای با سرعت بالا.

4. اندازه کوچک و نصب آسان: پکیج DIP-6 امکان استفاده در بردهای فشرده را فراهم می‌کند.

5. قابلیت اطمینان بالا: تولید توسط برندهای معتبر، تضمین‌کننده کیفیت و دوام است.

سوالات متداول (FAQ)

1. اپتوکوپلر CNY17-3M برای چه نوع پروژه‌هایی مناسب است؟

این اپتوکوپلر برای پروژه‌هایی که نیاز به ایزولاسیون الکتریکی بین دو بخش مدار دارند، مانند منابع تغذیه، سیستم‌های کنترل صنعتی، و تجهیزات مخابراتی، بسیار مناسب است. همچنین در کاربردهای دیجیتال و آنالوگ که نیاز به انتقال سیگنال با دقت بالا دارند، عملکرد مطلوبی ارائه می‌دهد.

2. تفاوت CNY17-3M با سایر مدل‌های سری CNY17 چیست؟

تفاوت اصلی در نسبت انتقال جریان (CTR) و برخی مشخصات الکتریکی است. مدل CNY17-3M دارای CTR بین 100% تا 200% است که برای کاربردهای خاص با نیاز به حساسیت متوسط مناسب است. مدل‌های دیگر مانند CNY17-1 یا CNY17-4 ممکن است CTR متفاوتی داشته باشند.

3. آیا CNY17-3M با استاندارد RoHS سازگار است؟

بسته به تولیدکننده (مانند ON Semiconductor یا Fairchild)، این محصول ممکن است با استاندارد RoHS سازگار باشد. برای اطمینان، باید دیتاشیت محصول از تولیدکننده خاص بررسی شود.

چرا از CNY17-3M استفاده کنیم؟

اگر به دنبال یک اپتوکوپلر با عملکرد قابل اعتماد، ایزولاسیون قوی و کاربردهای متنوع هستید، CNY17-3M انتخابی هوشمندانه است. این قطعه با ترکیب کیفیت ساخت بالا و قیمت مناسب، نیازهای مهندسان و طراحان مدار را به خوبی برآورده می‌کند.
