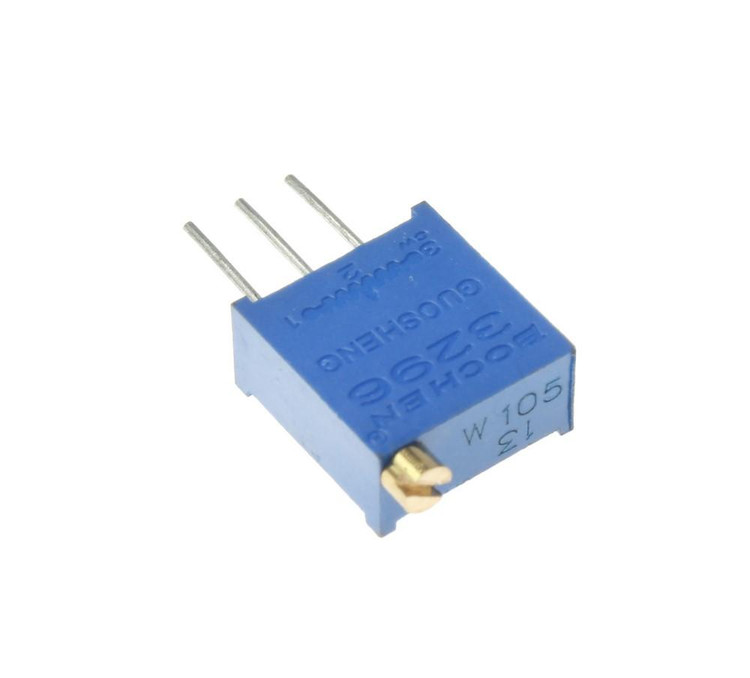

مولتی ترن 1 مگا اهم ایستاده
مقاومت
1MR
پکیج
Square
توان
500mW
دقت
10%
تعداد دور
25
نام قطعه: 3296W-1-105LF
نام کارخانهای: 3296W-1-105
تعداد در بسته: 50 عدد
برند: Chengdu Guosheng Technology
پکیج: Square
بستهبندی: Tube
عنوان گروه: Trimmer Resistors - Through Hole
دیتاشیت: 3296W-1-105LF
مقاومت 1 مگا اهم
توان (وات) 500 میلی وات
دقت 10 درصد
مقدار ولتاژ DC 300 ولت
تعداد دور 25 دور
ضریب دمایی 100 ضریب دمایی
نوع تنظیم Top Slot
نوع قرار گیری PC Pin
نوع نصب روی برد PCB Mount
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
توضیحات: مقاومت مولتی ترن ایستاده 25 دوره 1 مگا اهم Multiturn Cermet Trimming Potentiometer ; Resistance Value : 1MOhm , Power Rate : 1/2W , Tolerance : ±10%,Adjustment Angle : 25turn
Resistance 1 MΩ
Power Rating 500 mW
Tolerance 10 %
Voltage Rating DC 300 V
Number of Turns 25 Turn
Temperature Coefficient (Min) 100 PPM/°C
Adjustment Top Slot
Termination Style PC Pin
Mounting Style PCB Mount
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +150 C°
Brand Chengdu Guosheng Technology
Package Square
معرفی محصول:
مقاومت مولتی ترن ایستاده 25 دوره 1 مگا اهم یک قطعه الکترونیکی دقیق و کاربردی است که در مدارهای الکترونیکی برای تنظیم دقیق مقاومت استفاده میشود. این محصول با داشتن 25 دوره چرخش، امکان تنظیم بسیار دقیق مقاومت را فراهم میکند و برای کاربردهایی که نیاز به دقت بالا دارند، ایدهآل است.
ویژگیهای کلیدی:
-
مقدار مقاومت: 1 مگا اهم (1MΩ)
-
توان مجاز: 1/2 وات (0.5W)
-
تلرانس: ±10%
-
زاویه تنظیم: 25 دوره چرخش
-
نوع: Cermet (سرامیک-فلز) که باعث افزایش دوام و پایداری در برابر حرارت میشود.
-
کاربرد: مناسب برای استفاده در مدارهای دقیق، دستگاههای اندازهگیری، تجهیزات پزشکی و صنعتی.
مزایای استفاده از این محصول:
-
دقت بالا: با 25 دوره چرخش، امکان تنظیم مقاومت با دقت بسیار بالا فراهم میشود.
-
دوام و پایداری: جنس Cermet باعث مقاومت در برابر حرارت و سایش میشود.
-
قابلیت اطمینان: تلرانس ±10% و توان 1/2 وات، عملکرد مطمئن در شرایط مختلف را تضمین میکند.
-
کاربرد گسترده: از این مقاومت در صنایع الکترونیک، مخابرات، پزشکی و کنترل فرآیندها استفاده میشود.
کاربردهای رایج:
-
مدارهای تنظیم ولتاژ و جریان: برای تنظیم دقیق ولتاژ و جریان در مدارهای الکترونیکی.
-
دستگاههای اندازهگیری: مانند مولتیمترها و اسیلوسکوپها.
-
تجهیزات پزشکی: در دستگاههایی که نیاز به تنظیم دقیق پارامترها دارند.
-
سیستمهای کنترل صنعتی: برای تنظیم پارامترهای مختلف در فرآیندهای صنعتی.
نحوه استفاده:
این مقاومت بهراحتی روی بردهای الکترونیکی نصب میشود و با استفاده از یک پیچگوشتی مخصوص، میتوان مقاومت را بهصورت دقیق تنظیم کرد. 25 دوره چرخش این امکان را فراهم میکند که حتی کوچکترین تغییرات در مقاومت نیز قابل اعمال باشند.
نکات ایمنی:
-
از اعمال ولتاژ یا جریان بیش از حد مجاز (0.5W) خودداری کنید.
-
در محیطهای با دمای بالا یا رطوبت زیاد، از محافظت مناسب اطمینان حاصل کنید.
-
برای جلوگیری از آسیب به قطعه، از ابزار مناسب برای تنظیم استفاده کنید.
جمعبندی:
مقاومت مولتی ترن ایستاده 25 دوره 1 مگا اهم با دقت بالا، دوام و قابلیت اطمینان، یک انتخاب ایدهآل برای کاربردهای صنعتی و الکترونیکی است. اگر به دنبال یک مقاومت قابل تنظیم با عملکرد دقیق و پایدار هستید، این محصول نیاز شما را بهخوبی برطرف میکند.
برای اطلاعات بیشتر یا خرید محصول، با تیم فروش ما تماس بگیرید.
