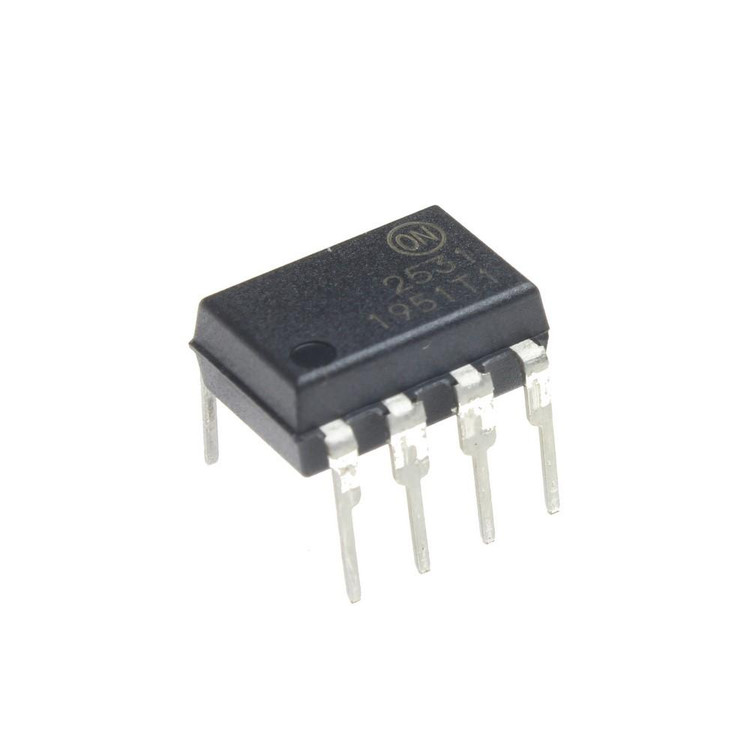

اپتوکوپلر 2کانال 8پین HCPL2531M
HCPL2531M
بررسی اجمالی محصول
HCPL2531M یک اپتوکوپلر دو کاناله با خروجی ترانزیستوری و سرعت بالا از شرکت ON Semiconductor است که برای کاربردهای صنعتی و الکترونیکی پیشرفته طراحی شده است. این محصول با بهره‌گیری از فناوری پیشرفته AlGaAs LED و فتودتکتور ترانزیستوری با سرعت بالا، ایزولاسیون الکتریکی قابل اعتمادی را بین ورودی و خروجی فراهم می‌کند. این اپتوکوپلر با ولتاژ ایزولاسیون 5000Vrms و سرعت انتقال داده تا 1 مگابیت بر ثانیه، گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به جداسازی سیگنال با عملکرد بالا دارند.
HCPL2531M به دلیل طراحی بهینه، از جمله کاهش ظرفیت پایه-کلکتور ترانزیستور ورودی و استفاده از شیلد داخلی برای کاهش نویز، عملکردی استثنایی در رد نویز حالت مشترک (تا 50,000 V/µs) ارائه می‌دهد. این ویژگی‌ها آن را برای استفاده در محیط‌های پرنویز صنعتی و سیستم‌های حساس به نویز مناسب می‌سازد.
ویژگی‌های کلیدی
-
ولتاژ ایزولاسیون بالا: 5000Vrms برای ایمنی و حفاظت در برابر ولتاژهای بالا.
-
سرعت انتقال بالا: قابلیت انتقال داده تا 1 مگابیت بر ثانیه، مناسب برای کاربردهای پرسرعت.
-
رد نویز حالت مشترک (CMR): تا 50,000 V/µs برای عملکرد پایدار در محیط‌های پرنویز.
-
بسته‌بندی 8 پین DIP: طراحی استاندارد و مقاوم برای سهولت در استفاده و نصب.
-
محدوده دمای عملیاتی گسترده: عملکرد قابل اعتماد در دماهای -40 تا +100 درجه سانتی‌گراد.
-
کارایی انرژی: مصرف توان پایین برای کاربردهای بهینه‌شده انرژی.
کاربردها
HCPL2531M به دلیل ویژگی‌های برجسته‌اش در صنایع مختلف کاربرد گسترده‌ای دارد:
-
سیستم‌های صنعتی: ایزولاسیون سیگنال در کنترلرهای PLC و درایوهای موتور.
-
تجهیزات پزشکی: جداسازی ایمن سیگنال‌ها در دستگاه‌های حساس پزشکی.
-
منابع تغذیه سوئیچینگ: حفاظت و ایزولاسیون در سیستم‌های قدرت.
-
سیستم‌های ارتباطی: انتقال داده‌های پرسرعت در شبکه‌های صنعتی مانند CAN یا RS-485.
-
اتوماسیون صنعتی: استفاده در سنسورها و سیستم‌های کنترلی برای کاهش نویز و افزایش ایمنی.
مزایای رقابتی
HCPL2531M با طراحی پیشرفته و قابلیت اطمینان بالا، نسبت به سایر اپتوکوپلرهای موجود در بازار برتری دارد. این محصول جایگزین پیشنهادی برای مدل‌های قدیمی‌تر مانند HCPL253x بوده و با بهبودهایی در کارایی و ایمنی، نیازهای طراحی‌های مدرن را برآورده می‌کند. همچنین، سازگاری با استانداردهای صنعتی و قابلیت استفاده در محیط‌های سخت، آن را به انتخابی مطمئن برای مهندسان تبدیل کرده است.
سوالات متداول (FAQ)
-
HCPL2531M برای چه نوع کاربردهایی مناسب است؟
این اپتوکوپلر برای کاربردهایی که نیاز به ایزولاسیون الکتریکی با سرعت بالا و رد نویز قوی دارند، مانند سیستم‌های کنترلی صنعتی، تجهیزات پزشکی، و ارتباطات داده‌ای مناسب است. -
تفاوت HCPL2531M با مدل‌های دیگر مانند HCPL2530M چیست؟
HCPL2531M نسخه بهبودیافته‌ای از سری HCPL253x است که با ولتاژ ایزولاسیون بالاتر (5000Vrms) و عملکرد بهتر در رد نویز حالت مشترک ارائه می‌شود، اما برای طراحی‌های جدید، ON Semiconductor مدل‌های HCPL253xM را توصیه می‌کند. -
آیا HCPL2531M برای پروژه‌های جدید توصیه می‌شود؟
خیر، ON Semiconductor این مدل را برای طراحی‌های جدید توصیه نمی‌کند و مدل‌های جدیدتر HCPL253xM را به عنوان جایگزین پیشنهاد می‌دهد. با این حال، برای پروژه‌های موجود که از HCPL2531M استفاده می‌کنند، همچنان گزینه‌ای قابل اعتماد است.
