دستهبندی : اپتوالکترونیک Optoelectronics
اپتوکوپلر تک 8پین HCPL7840

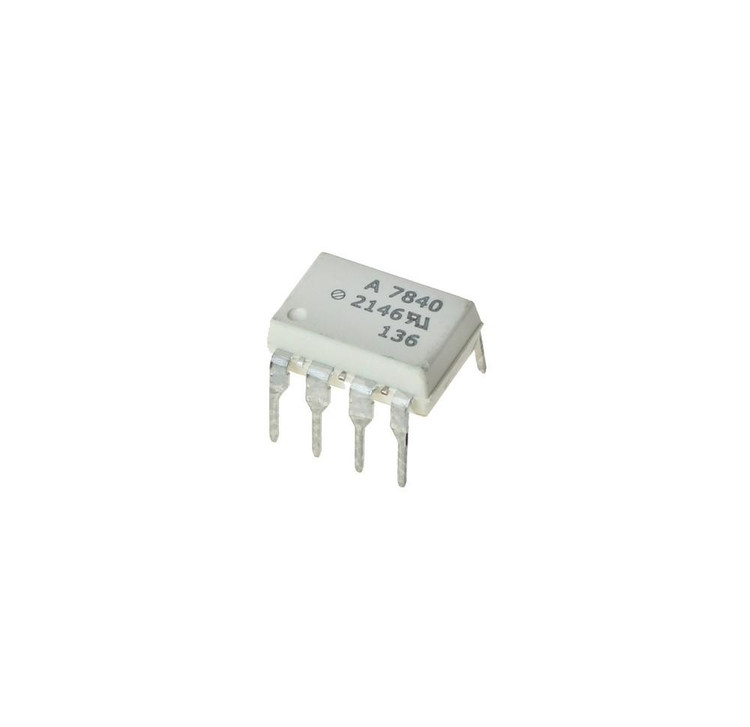

HCPL7840
ندارد - کالای اصل 🏅
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز
146,054 تومان
مشاهده محصول در سبد خرید
مقدمه
HCPL-7840 یک آمپلی‌فایر ایزولاسیون اپتیکال پیشرفته از شرکت Broadcom (Avago سابق) است که برای کاربردهای صنعتی و حرفه‌ای طراحی شده است. این محصول به دلیل دقت بالا، پایداری در برابر نویز و توانایی ایزولاسیون الکتریکی قوی، در سیستم‌های کنترل موتور، مانیتورینگ جریان و کاربردهای ایزولاسیون سیگنال آنالوگ مورد استفاده قرار می‌گیرد. این ایزولاتور با بهره‌گیری از فناوری تبدیل آنالوگ به دیجیتال سیگما-دلتا (Σ-Δ) و طراحی تمام‌دیفرانسیل، عملکردی بی‌نظیر در محیط‌های پرنویز ارائه می‌دهد.
ویژگی‌های کلیدی HCPL-7840
-
ایزولاسیون ولتاژ بالا: ارائه ایزولاسیون تا 2500 ولت RMS به مدت یک دقیقه، که ایمنی و حفاظت را در کاربردهای صنعتی تضمین می‌کند.
-
رد نویز مشترک (CMR) بالا: توانایی رد نویز مشترک با نرخ حداقل 10 kV/μs، مناسب برای محیط‌های پرنویز مانند درایوهای موتور اینورتر.
-
دقت و پایداری بالا: تلرانس گین ±5% و آفست ولتاژ کم (±0.5 میلی‌ولت به‌صورت معمول) برای اندازه‌گیری دقیق جریان.
-
فناوری پیشرفته: استفاده از فناوری سیگما-دلتا و آمپلی‌فایرهای پایدار شده با چاپر برای بهبود دقت و کاهش نویز.
-
محدوده ولتاژ تغذیه گسترده: عملکرد در محدوده ولتاژ 4.5 تا 5.5 ولت، که انعطاف‌پذیری را در طراحی‌های مختلف افزایش می‌دهد.
-
بسته‌بندی استاندارد و کم‌حجم: ارائه شده در بسته‌بندی DIP-8 و گزینه‌های SMD (مانند HCPL-7840-500E) برای نصب آسان در طراحی‌های مختلف.
کاربردهای HCPL-7840
HCPL-7840 به‌طور خاص برای حسگرهای جریان در درایوهای موتور الکتریکی طراحی شده است. در یک پیاده‌سازی معمولی، جریان موتور از طریق یک مقاومت خارجی عبور کرده و افت ولتاژ آنالوگ ایجاد شده توسط HCPL-7840 حس می‌شود. خروجی دیفرانسیل این ایزولاتور، متناسب با جریان موتور است و می‌تواند با استفاده از یک آمپلی‌فایر عملیاتی به سیگنال تک‌انتها تبدیل شود. این محصول همچنین در کاربردهای زیر عملکردی برجسته دارد:
-
کنترل موتور: اندازه‌گیری دقیق جریان برای کنترل نرم و کاهش ریپل گشتاور.
-
مانیتورینگ توان: نظارت بر جریان و ولتاژ در سیستم‌های قدرت صنعتی.
-
ایزولاسیون سیگنال آنالوگ: مناسب برای کاربردهایی که نیاز به دقت بالا و پایداری در شرایط نویز شدید دارند.
-
سیستم‌های صنعتی و اتوماسیون: مانند کنترل فرآیندهای صنعتی و سیستم‌های PLC.
مزایای رقابتی
HCPL-7840 با ترکیب دقت، پایداری و ایزولاسیون قوی، یک انتخاب ایده‌آل برای مهندسان و طراحان سیستم‌های صنعتی است. این محصول با استانداردهای ایمنی جهانی سازگار است و در بسته‌بندی‌های استاندارد صنعتی ارائه می‌شود که امکان ادغام آسان در طراحی‌های موجود را فراهم می‌کند. مصرف توان پایین و عملکرد پایدار در دماهای مختلف (-40°C تا +85°C) این محصول را به گزینه‌ای قابل اعتماد برای کاربردهای حساس تبدیل کرده است.
سوالات متداول (FAQ)
1. HCPL-7840 برای چه نوع کاربردهایی مناسب است؟
HCPL-7840 به‌طور خاص برای حسگر جریان در درایوهای موتور الکتریکی و ایزولاسیون سیگنال آنالوگ در محیط‌های پرنویز طراحی شده است. این محصول در کنترل موتور، مانیتورینگ توان و سیستم‌های اتوماسیون صنعتی کاربرد دارد.
2. آیا HCPL-7840 در برابر نویزهای الکتریکی مقاوم است؟
بله، این محصول با داشتن نرخ رد نویز مشترک (CMR) حداقل 10 kV/μs، عملکردی عالی در برابر نویزهای الکتریکی با ولتاژ بالا ارائه می‌دهد، که آن را برای محیط‌های صنعتی پرنویز مناسب می‌کند.
3. آیا HCPL-7840 با استانداردهای ایمنی جهانی سازگار است؟
بله، HCPL-7840 با استانداردهای ایمنی جهانی مانند UL و IEC سازگار است و ایزولاسیون ولتاژ 2500 Vrms را برای اطمینان از ایمنی سیستم فراهم می‌کند.
خرید HCPL-7840
برای تهیه HCPL-7840 با کیفیت تضمین‌شده و خدمات پس از فروش حرفه‌ای، پیشنهاد می‌کنیم از وب‌سایت E366.ir بازدید کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، محصولات اصلی و باکیفیت را با قیمت مناسب ارائه می‌دهد و گزینه‌ای مطمئن برای خرید این ایزولاتور اپتیکال است.
