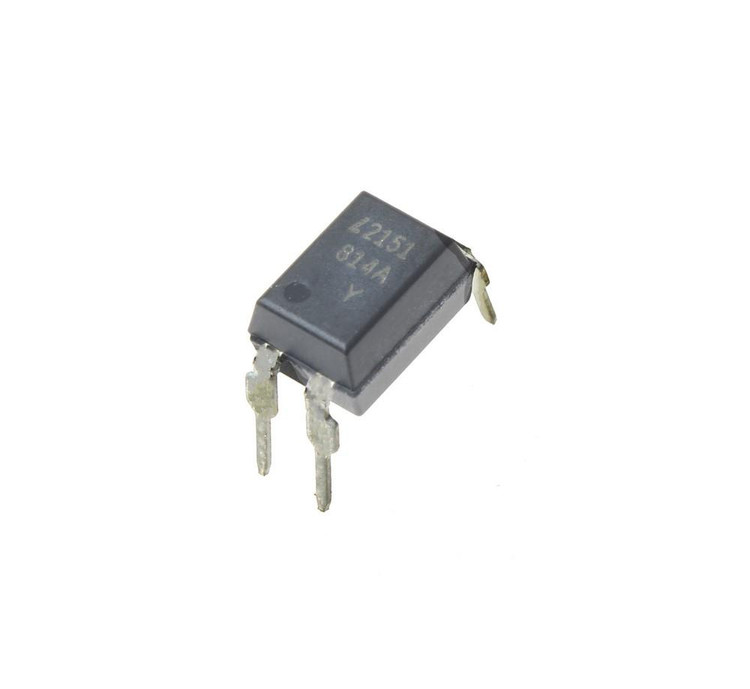

نام قطعه: اپتوکوپلر تک 4پین LTV814A
نام کارخانهای: LTV-814A
تعداد کانال 1 کانال
جریان 50 میلی آمپر
جریان کلکتور 50 میلی آمپر
نوع خروجی NPN Phototransistor
ولتاژ کلکتور-امیتر 35 ولت
ولتاژ مستقیم 1.4 ولت
ولتاژ جداسازی 5 کیلو ولت
نسبت انتقال فعلی 20 درصد
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -30 درجه سانتیگراد
حداکثر دمای عملیاتی +100 درجه سانتیگراد
تعداد در بسته: 100 عدد
برند: LITE-ON Semiconductor

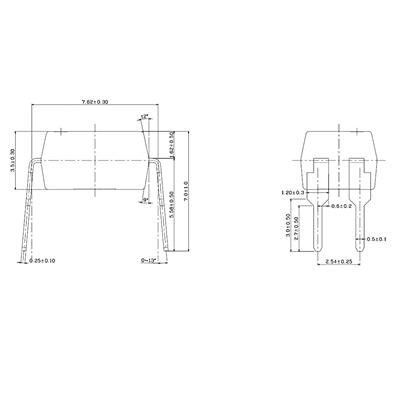

پکیج: DIP-4
بستهبندی: Tube
عنوان گروه: Transistor Output Optocouplers
دیتاشیت: LTV814A
توضیحات: اپتوکوپلر تک Single-Channel Ac input Type Photocoupler , High input-output isolation Viso:5000Vrms , 4PIN
Number of Channels 1 Channel
Forward Current (If) 50 mA
DC Collector Current 50 mA
Output Type NPN Phototransistor
Collector Emitter Voltage (VCEO) 35 V
Forward Voltage (Vf) 1.4 V
Isolation Voltage 5 kVrms
Current Transfer Ratio (Min) 20 %
Mounting Style Through Hole
Minimum Operating Temperature -30 C°
Maximum Operating Temperature +100 C°
Brand LITE-ON Semiconductor
Package DIP-4
آیسی LTV814A یک اپتوکوپلر پیشرفته با ورودی AC و خروجی ترانزیستور است که توسط شرکت Lite-On Technology Corporation طراحی و تولید شده است. این قطعه الکترونیکی به دلیل عملکرد قابل اعتماد، ایزولاسیون الکتریکی قوی و انعطافپذیری در کاربردهای مختلف، یکی از محبوبترین انتخابها در پروژههای صنعتی، مخابراتی و الکترونیکی است. در ادامه، به بررسی ویژگیها، کاربردها و مزایای این محصول میپردازیم.
نوع ورودی: قابلیت پذیرش ورودی AC، که امکان استفاده در مدارهای با سیگنال متناوب را فراهم میکند.
ایزولاسیون الکتریکی: ولتاژ ایزولاسیون ورودی-خروجی تا 5 کیلوولت (rms)، که ایمنی بالایی در برابر نویز و ولتاژهای ناخواسته ارائه میدهد.
ولتاژ کلکتور-امیتر: تا 35 ولت (در برخی مدلها تا 80 ولت)، مناسب برای کاربردهای متنوع.
نسبت انتقال جریان (CTR): بین 20% تا 300% در جریان ورودی ±1 میلیآمپر، که انعطافپذیری بالایی در طراحی مدار فراهم میکند.
پکیج: موجود در بستهبندی DIP-4 و SMD (گزینه SMT gullwing)، که نصب آن را در انواع بردها آسان میکند.
کاربرد گسترده: مناسب برای استفاده در سیستمهای صنعتی، منبع تغذیه سوئیچینگ، تجهیزات مخابراتی و کنترل موتور.
اپتوکوپلر LTV814A به دلیل ویژگیهای منحصربهفرد خود در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد:
ایزولاسیون در منبع تغذیه سوئیچینگ: برای جداسازی بخشهای ولتاژ بالا و پایین در منابع تغذیه.
کنترل سیگنال در سیستمهای صنعتی: انتقال ایمن سیگنالها بین بخشهای مختلف مدار بدون تماس الکتریکی.
رابطهای مخابراتی: استفاده در مودمها، روترها و تجهیزات ارتباطی برای ایزولاسیون سیگنال.
کنترل موتور و درایورها: برای محافظت از میکروکنترلرها در برابر ولتاژهای بالا.
سیستمهای خانگی هوشمند: در طراحی سنسورها و کنترلکنندههای خانگی.
ایمنی بالا: ایزولاسیون 5 کیلوولتی از آسیب به قطعات حساس جلوگیری میکند.
انعطافپذیری: پشتیبانی از ورودی AC و خروجی ترانزیستور، مناسب برای طراحیهای متنوع.
دوام و پایداری: طراحی شده برای عملکرد طولانیمدت در شرایط سخت صنعتی.
اندازه کوچک و نصب آسان: پکیجهای DIP و SMD امکان استفاده در بردهای فشرده را فراهم میکنند.
LTV814A برای مدارهایی که نیاز به ایزولاسیون الکتریکی بین ورودی و خروجی دارند، مانند منابع تغذیه سوئیچینگ، سیستمهای کنترلی صنعتی و تجهیزات مخابراتی، ایدهآل است. این قطعه با ورودی AC و خروجی ترانزیستور، انعطافپذیری بالایی در طراحی ارائه میدهد.
پکیج DIP-4 برای نصب در سوراخهای برد مناسب است و معمولاً در پروژههای سنتی استفاده میشود. پکیج SMD (گزینه gullwing) برای نصب سطحی طراحی شده و برای بردهای فشرده و تولید انبوه مناسبتر است.
بله، قطعاتی مانند PC814A، FOD814A و EL814A از نظر عملکرد مشابه LTV814A هستند. با این حال، برای انتخاب جایگزین، باید مشخصات فنی مانند CTR و ولتاژ ایزولاسیون را بررسی کنید.
