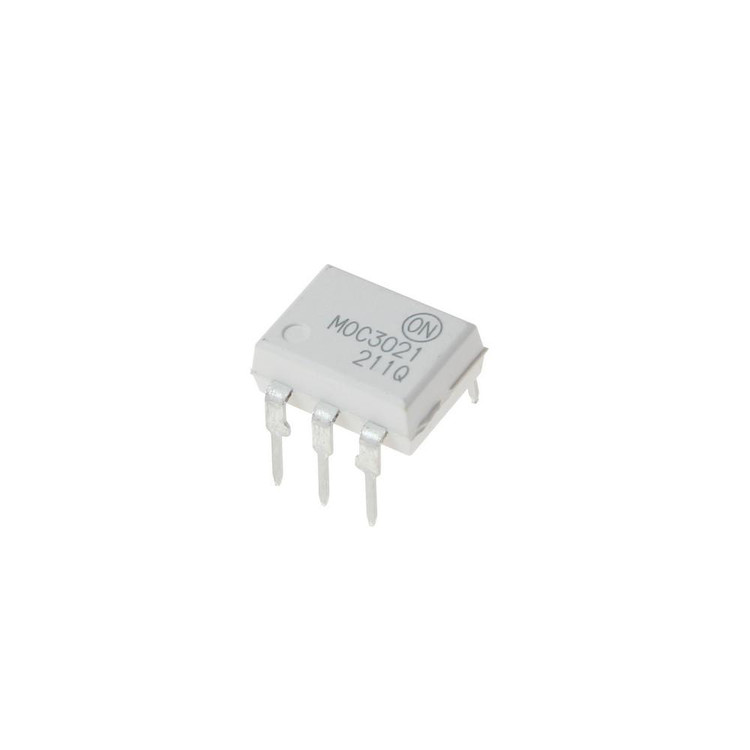

اپتوکوپلر تک 6پین MOC3021M

اپتوکوپلر MOC3021M یک قطعه الکترونیکی پیشرفته است که به عنوان یک درایور تریاک با فاز تصادفی (Random-Phase Triac Driver) در بسته‌بندی 6 پین DIP طراحی شده است. این محصول، تولید شرکت‌های معتبر مانند ON Semiconductor و Lite-On، به دلیل عملکرد قابل اعتماد و ایزولاسیون الکتریکی بالا، در بسیاری از کاربردهای صنعتی و خانگی مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی مشخصات فنی، ویژگی‌ها، کاربردها و مزایای این اپتوکوپلر می‌پردازیم و در پایان به سوالات متداول پاسخ می‌دهیم.

مشخصات فنی MOC3021M

MOC3021M از یک دیود مادون قرمز گالیم آرسنید (GaAs) و یک سوئیچ دوطرفه سیلیکونی فعال‌شده توسط نور (Phototriac) تشکیل شده است که عملکردی مشابه یک تریاک ارائه می‌دهد. مشخصات کلیدی این قطعه عبارتند از:

• ولتاژ ایزولاسیون: تا 5300 ولت RMS (برخی منابع تا 7500 ولت برای یک دقیقه ذکر کرده‌اند) برای ایمنی بالا بین مدارهای ورودی و خروجی.

• ولتاژ پیک خروجی: 400 ولت، مناسب برای کنترل بارهای AC تا 115 ولت.

• جریان تحریک LED (IFT): حداکثر 15 میلی‌آمپر (معمولاً 8 میلی‌آمپر)، که امکان کنترل با سیگنال‌های کم‌جریان را فراهم می‌کند.

• جریان مستقیم LED: حداکثر 50 میلی‌آمپر.

• ولتاژ معکوس LED: حداکثر 6 ولت.

• دمای کاری: از -40 تا +85 درجه سانتی‌گراد، مناسب برای شرایط محیطی متنوع.

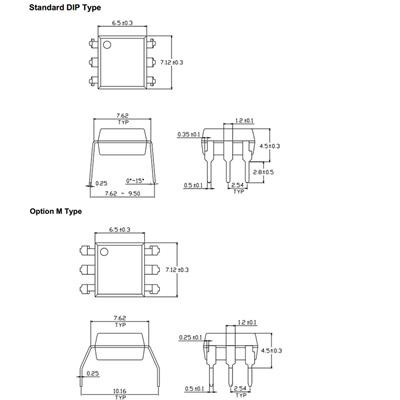

• بسته‌بندی: DIP 6 پین، مناسب برای نصب روی بردهای الکترونیکی (Through-Hole).

• نرخ افزایش ولتاژ در حالت خاموش: حداقل 100 ولت بر میکروثانیه، که پایداری در برابر نویز را تضمین می‌کند.

• تأییدیه‌های ایمنی: UL، CSA، و FIMKO، که نشان‌دهنده انطباق با استانداردهای بین‌المللی است.

ویژگی‌ها و مزایا

MOC3021M به دلیل طراحی منحصربه‌فرد و قابلیت‌های برجسته‌اش، انتخابی ایده‌آل برای بسیاری از پروژه‌های الکترونیکی است. برخی از ویژگی‌ها و مزایای اصلی آن عبارتند از:

1. ایزولاسیون الکتریکی بالا: این اپتوکوپلر با ارائه ایزولاسیون تا 5.3 کیلوولت، از مدارهای حساس مانند میکروکنترلرها در برابر ولتاژهای بالا و نویزهای الکتریکی محافظت می‌کند.

2. کنترل بارهای AC: طراحی شده برای رابط بین کنترلرهای الکترونیکی و تریاک‌های قدرت، امکان کنترل بارهای مقاومتی و القایی مانند موتورها، لامپ‌ها و شیرهای برقی را فراهم می‌کند.

3. عملکرد غیرصفر-عبور (Non-Zero Crossing): برخلاف اپتوکوپلرهای صفر-عبور، MOC3021M امکان کنترل فاز تصادفی را فراهم می‌کند، که برای کاربردهایی مانند دیمرهای لامپ و کنترل سرعت موتور ضروری است.

4. مصرف توان پایین: با جریان تحریک پایین، این قطعه برای استفاده در سیستم‌های کم‌مصرف و باتری‌محور مناسب است.

5. دوام و پایداری: توانایی کار در دماهای بالا و مقاومت در برابر بارهای سنگین، طول عمر این اپتوکوپلر را افزایش می‌دهد.

6. سازگاری با میکروکنترلرها: می‌تواند به راحتی با میکروکنترلرهایی مانند Arduino، ESP32 و STM32 برای کنترل بارهای AC استفاده شود.

کاربردهای MOC3021M

MOC3021M به دلیل انعطاف‌پذیری و عملکرد قوی، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردها عبارتند از:

• رله‌های حالت جامد (Solid-State Relays): برای سوئیچینگ بارهای AC با ایمنی بالا و بدون نویز مکانیکی.

• دیمرهای لامپ: کنترل روشنایی لامپ‌های رشته‌ای با استفاده از تکنیک‌های کنترل فاز.

• کنترل موتور: تنظیم سرعت موتورهای AC در کاربردهای صنعتی و خانگی.

• کنترل شیرهای برقی و سلونوئید: در سیستم‌های اتوماسیون صنعتی و آبیاری.

• سوئیچینگ قدرت AC استاتیک: در تجهیزات صنعتی مانند ماشین‌های فروش خودکار و سیستم‌های روشنایی.

• لوازم خانگی: کنترل ایمن و کارآمد در دستگاه‌هایی مانند ماشین لباسشویی و مایکروویو.

• سیستم‌های روشنایی ترافیکی: برای مدیریت قابل اعتماد سیگنال‌های نوری در شرایط محیطی سخت.

نحوه استفاده در مدار

برای استفاده از MOC3021M، معمولاً از یک تریاک خارجی (مانند BT136 یا BT138) برای کنترل بارهای با توان بالا استفاده می‌شود. در سمت ورودی، یک میکروکنترلر یا سیگنال TTL می‌تواند LED داخلی را با جریان مناسب (معمولاً 8 تا 15 میلی‌آمپر) فعال کند. در سمت خروجی، فتوتریاک داخلی با فعال شدن، تریاک خارجی را تحریک می‌کند تا بار AC را سوئیچ کند. برای کاهش نویز و بهبود عملکرد، می‌توان از یک مدار اسنابر (Snubber) در کنار تریاک استفاده کرد.



مقایسه با مدل‌های مشابه

MOC3021M در مقایسه با مدل‌هایی مانند MOC3022M و MOC3041M تفاوت‌هایی دارد:

• MOC3021M در مقابل MOC3022M: هر دو عملکرد مشابهی دارند، اما MOC3021M جریان تحریک بالاتری (15 میلی‌آمپر) نسبت به MOC3022M (10 میلی‌آمپر) پشتیبانی می‌کند.

• MOC3021M در مقابل MOC3041M: MOC3041M دارای قابلیت صفر-عبور است که برای کاهش نویز الکتریکی در سوئیچینگ مناسب‌تر است، اما MOC3021M برای کنترل فاز تصادفی انعطاف‌پذیرتر است.

سوالات متداول (FAQ)

1. تفاوت بین MOC3021M و MOC3061 چیست؟

MOC3021M یک اپتوکوپلر غیرصفر-عبور است که برای کنترل فاز تصادفی مناسب است، در حالی که MOC3061 دارای قابلیت صفر-عبور است و برای کاربردهایی که نیاز به کاهش نویز الکتریکی دارند (مانند سوئیچینگ رله‌های حالت جامد) مناسب‌تر است.

2. آیا MOC3021M می‌تواند به تنهایی بارهای سنگین را کنترل کند؟

خیر، MOC3021M برای تحریک یک تریاک خارجی طراحی شده است و نمی‌تواند به طور مستقیم بارهای سنگین را کنترل کند. برای بارهای با توان بالا، باید از یک تریاک مناسب مانند BT136 استفاده شود.

3. چگونه می‌توان از MOC3021M در پروژه‌های IoT استفاده کرد؟

MOC3021M می‌تواند با میکروکنترلرهایی مانند ESP32 یا Raspberry Pi برای کنترل بارهای AC در پروژه‌های IoT استفاده شود. با استفاده از سیگنال‌های PWM و کنترل فاز، می‌توان سرعت موتور یا روشنایی لامپ را از راه دور تنظیم کرد.

نتیجه‌گیری

اپتوکوپلر MOC3021M یک راه‌حل قدرتمند و ایمن برای کنترل بارهای AC در کاربردهای متنوع است. با ایزولاسیون بالا، مصرف توان پایین و سازگاری با میکروکنترلرها، این قطعه انتخابی ایده‌آل برای مهندسان و توسعه‌دهندگان الکترونیک است. اگر به دنبال خرید این محصول با کیفیت بالا و قیمت مناسب هستید، سایت E366.ir را پیشنهاد می‌کنیم. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با تضمین اصالت و خدمات پس از فروش ارائه می‌دهد. همین حالا به E366.ir مراجعه کنید و MOC3021M را برای پروژه‌های خود تهیه کنید!
