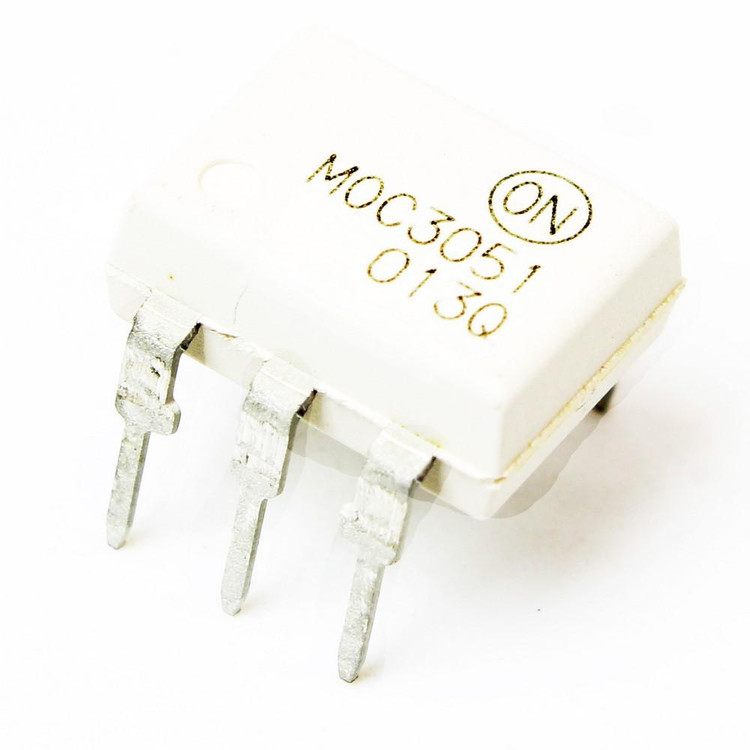

اپتوکوپلر تک 6پین MOC3051M

اپتوکوپلر MOC3051M از شرکت onsemi (پیش‌تر Fairchild Semiconductor) یک ترایاک درایور اپتوایزوله با فاز تصادفی (Random-Phase) است که برای کنترل بارهای AC با ولتاژ بالا از طریق سیگنال‌های کنترلی با ولتاژ پایین طراحی شده است. این قطعه با ترکیب یک دیود مادون قرمز (GaAs Infrared Emitting Diode) و یک سوئیچ AC دوطرفه سیلیکونی غیرصفر-عبور (Non-Zero-Crossing Triac)، ایزولاسیون الکتریکی مطمئن و عملکرد پایدار را در کاربردهای صنعتی و خانگی ارائه می‌دهد. MOC3051M به دلیل ویژگی‌های پیشرفته مانند قابلیت dv/dt استاتیک بالا، برای کنترل بارهای القایی مانند موتورها و رله‌های حالت جامد (Solid-State Relays) ایده‌آل است.

ویژگی‌های کلیدی

• ایزولاسیون ولتاژ بالا: با ولتاژ ایزولاسیون 4170V RMS (برای یک دقیقه)، ایمنی الکتریکی بین ورودی و خروجی تضمین می‌شود.

• کنترل فاز تصادفی: مناسب برای کاربردهایی که نیاز به کنترل دقیق‌تر بار AC دارند، مانند دیمرهای نور و کنترل سرعت موتور.

• ولتاژ بلاکینگ خروجی: پشتیبانی از ولتاژهای 600V، مناسب برای خطوط 115VAC و 240VAC.

• جریان ورودی کم: حداکثر جریان LED ورودی 10mA، که امکان کنترل با میکروکنترلرها یا منطق دیجیتال را فراهم می‌کند.

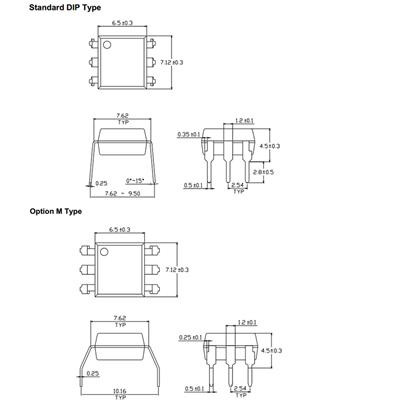

• پکیج استاندارد: پکیج 6‌پین DIP-6، کم‌حجم و سازگار با طراحی‌های مختلف.

• پایداری در برابر dv/dt: مقاومت بالا در برابر تغییرات ناگهانی ولتاژ، عملکرد پایدار را در محیط‌های پرنویز تضمین می‌کند.

• انطباق با RoHS: محصولی سازگار با محیط زیست و استانداردهای صنعتی.

مشخصات فنی

پارامتر	مقدار
ولتاژ ایزولاسیون	4170V RMS (1 دقیقه)
ولتاژ فوروارد LED	1.18V (معمول)
جریان فوروارد LED (حداکثر)	10mA
ولتاژ بلاکینگ خروجی	600V
جریان تریگر LED (IFT)	حداکثر 10mA
جریان نگه‌داری (Holding Current)	100µA (حداکثر)
دمای کاری	-40°C تا +100°C
نوع پکیج	DIP-6

کاربردها

MOC3051M به دلیل طراحی انعطاف‌پذیر و عملکرد قابل اعتماد، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• رله‌های حالت جامد (Solid-State Relays): برای سوئیچینگ ایمن بارهای AC.

• کنترل موتورهای AC: مناسب برای تنظیم سرعت موتورهای کوچک در تجهیزات صنعتی.

• دیمرهای نور: کنترل شدت نور در سیستم‌های روشنایی خانگی و تجاری.

• کنترل دما: استفاده در هیترها و سیستم‌های گرمایشی.

• لوازم خانگی: ایزولاسیون و کنترل در دستگاه‌هایی مانند ماشین لباسشویی و مایکروویو.

• اتوماسیون صنعتی: کنترل سوئیچینگ در خطوط تولید و سیستم‌های کنترلی.

مزایای استفاده از MOC3051M

1. ایمنی بالا: ایزولاسیون اپتیکی از آسیب به مدارهای کنترلی حساس در برابر ولتاژهای بالا جلوگیری می‌کند.

2. عملکرد پایدار: طراحی غیرصفر-عبور و dv/dt بالا، این قطعه را برای بارهای القایی ایده‌آل می‌کند.

3. انعطاف‌پذیری در طراحی: سازگاری با میکروکنترلرها و منطق‌های دیجیتال، طراحی مدار را ساده‌تر می‌کند.

4. طول عمر بالا: با استفاده از مواد باکیفیت و طراحی مقاوم، این اپتوکوپلر عمر طولانی دارد.

سوالات متداول (FAQ)

1. تفاوت MOC3051M با MOC3061 چیست؟

MOC3051M یک اپتوکوپلر با کنترل فاز تصادفی (Non-Zero-Crossing) است که برای کاربردهای نیازمند کنترل دقیق‌تر مانند دیمرها مناسب است. در مقابل، MOC3061 دارای قابلیت صفر-عبور (Zero-Crossing) است که نویز خط را کاهش می‌دهد و برای سوئیچینگ ساده‌تر بارهای AC استفاده می‌شود.

2. آیا MOC3051M برای کنترل بارهای DC مناسب است؟

خیر، MOC3051M برای کنترل بارهای AC طراحی شده است. برای بارهای DC، باید از اپتوکوپلرهای مناسب مانند سری‌های ترانزیستوری یا MOSFET استفاده کنید.

3. چگونه می‌توان MOC3051M را با میکروکنترلر راه‌اندازی کرد؟

برای راه‌اندازی، کافی است پین آند و کاتد LED (پین‌های 1 و 2) را از طریق یک مقاومت محدودکننده جریان به خروجی دیجیتال میکروکنترلر متصل کنید. خروجی ترایاک (پین‌های 4 و 6) نیز به ترایاک خارجی یا بار AC متصل می‌شود. برای جزئیات بیشتر، به دیتاشیت محصول مراجعه کنید.
