اپتوکوپلر MOC3052M

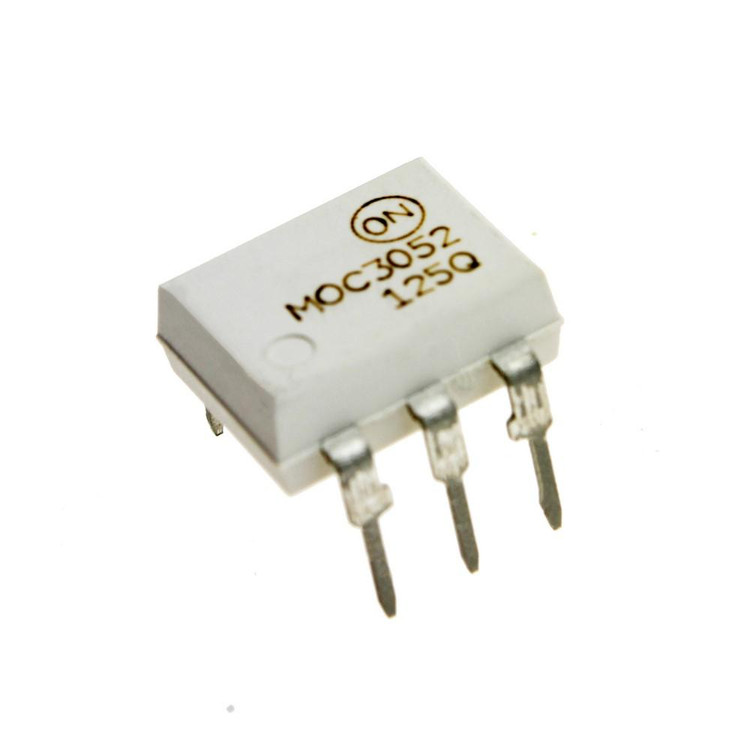

اپتوکوپلر MOC3052M از شرکت ON Semiconductor یک قطعه الکترونیکی پیشرفته با خروجی TRIAC راننده فاز تصادفی (Random-Phase) است که برای ایزولاسیون و کنترل بارهای AC با ولتاژ بالا طراحی شده است. این قطعه شامل یک دیود مادون قرمز گالیم آرسنید (GaAs) و یک سوئیچ AC دوطرفه سیلیکونی غیرصفر-عبور (Non-Zero-Crossing TRIAC) است که امکان کنترل دقیق بارهای القایی و مقاومتی را فراهم می‌کند. با ایزولاسیون ولتاژ 4170 Vrms، این اپتوکوپلر گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به جداسازی ایمن بین منطق ولتاژ پایین و خطوط برق 115VAC یا 240VAC دارند.

MOC3052M با ویژگی‌هایی مانند پایداری بالای جریان انتقال (IFT)، ولتاژ بلاکینگ 600 ولت و قابلیت dv/dt استاتیک بهبودیافته، عملکردی قابل اعتماد در محیط‌های صنعتی ارائه می‌دهد. این قطعه در پکیج DIP-6 و SMD-DIP-6 عرضه می‌شود و برای کاربردهای متنوعی از کنترل موتور تا دیمرهای لامپ مناسب است.

مشخصات فنی کلیدی

• نوع محصول: اپتوکوپلر با خروجی TRIAC

• ولتاژ ایزولاسیون: 4170 Vrms

• ولتاژ خاموش خروجی: 600 ولت

• جریان روبه‌جلو (Forward Current): 60 میلی‌آمپر

• ولتاژ روبه‌جلو (Forward Voltage): 1.18 ولت

• توان تلفاتی: 330 میلی‌وات

• جریان تریگر حداکثر: 10 میلی‌آمپر

• دمای کاری: -40°C تا +85°C

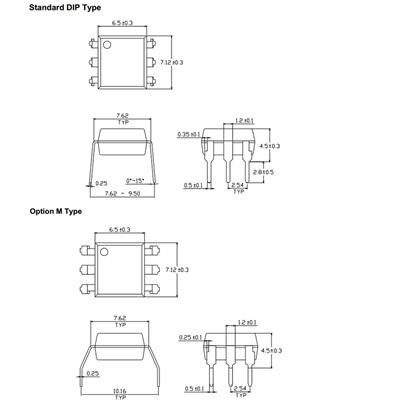

• پکیج: DIP-6 / SMD-DIP-6

• مدار صفر-عبور: بدون مدار صفر-عبور (Non-Zero-Crossing)

• استانداردها: UL1577، DIN EN/IEC60747-5-5

ویژگی‌ها و مزایا

1. ایزولاسیون ایمن: با ولتاژ ایزولاسیون 4170 Vrms، این اپتوکوپلر از منطق ولتاژ پایین در برابر ولتاژهای بالای AC محافظت می‌کند.

2. کنترل فاز تصادفی: طراحی غیرصفر-عبور امکان کنترل دقیق بارهای AC را فراهم می‌کند، که برای کاربردهایی مانند دیمرها و کنترل موتور حیاتی است.

3. پایداری بالا در برابر بارهای القایی: قابلیت dv/dt استاتیک بهبودیافته، عملکرد پایدار در حضور بارهای القایی مانند موتورها و سلف‌ها را تضمین می‌کند.

4. تطبیق‌پذیری در کاربردها: مناسب برای استفاده در کنترل شیر برقی، بالاست لامپ، سوئیچ‌های AC استاتیک، رله‌های حالت جامد و رابط بین میکروپروسسورها و خطوط AC.

5. دوام و قابلیت اطمینان: دیود مادون قرمز با تخریب کم (Low Degradation) عمر طولانی و عملکرد پایدار را ارائه می‌دهد.

کاربردها

• کنترل شیر برقی و سوپاپ: مناسب برای سیستم‌های اتوماسیون صنعتی.

• بالاست لامپ و دیمر لامپ‌های رشته‌ای: کنترل دقیق روشنایی.

• سوئیچ‌های AC استاتیک: جایگزینی ایمن برای رله‌های مکانیکی.

• رابط میکروپروسسور با خطوط 115/240 VAC: ایزولاسیون در سیستم‌های کنترلی.

• کنترل دما و موتور: کاربرد در سیستم‌های HVAC و ماشین‌آلات صنعتی.

• رله‌های حالت جامد: عملکرد بدون تماس مکانیکی.

سوالات متداول (FAQ)

1. تفاوت MOC3052M با اپتوکوپلرهای صفر-عبور (Zero-Crossing) چیست؟

MOC3052M یک اپتوکوپلر غیرصفر-عبور (Non-Zero-Crossing) است، به این معنی که می‌تواند در هر نقطه از سیکل AC فعال شود و برای کنترل فاز تصادفی مناسب است. در مقابل، اپتوکوپلرهای صفر-عبور تنها در نقاط صفر ولتاژ AC فعال می‌شوند، که برای کاهش نویز الکتریکی مناسب‌تر است اما کنترل کمتری روی فاز ارائه می‌دهد.

2. آیا MOC3052M برای کنترل بارهای القایی مناسب است؟

بله، MOC3052M با قابلیت dv/dt استاتیک بهبودیافته، برای کنترل بارهای القایی مانند موتورها و سلف‌ها بسیار مناسب است و از سوئیچینگ ناپایدار جلوگیری می‌کند.

3. چگونه می‌توان MOC3052M را در مدار دیمر لامپ استفاده کرد؟

برای استفاده در دیمر لامپ، MOC3052M باید با یک TRIAC خارجی ترکیب شود. دیود مادون قرمز اپتوکوپلر توسط یک میکروکنترلر یا مدار منطقی فعال می‌شود تا TRIAC را در فازهای مختلف سیکل AC تریگر کند، که منجر به تنظیم روشنایی لامپ می‌شود.

چرا MOC3052M را انتخاب کنیم؟

MOC3052M ترکیبی از ایمنی، دقت و تطبیق‌پذیری را ارائه می‌دهد که آن را به گزینه‌ای ایده‌آل برای مهندسان و طراحان سیستم‌های صنعتی و خانگی تبدیل می‌کند. این اپتوکوپلر با استانداردهای ایمنی بین‌المللی سازگار است و عملکردی قابل اعتماد در شرایط سخت ارائه می‌دهد.
