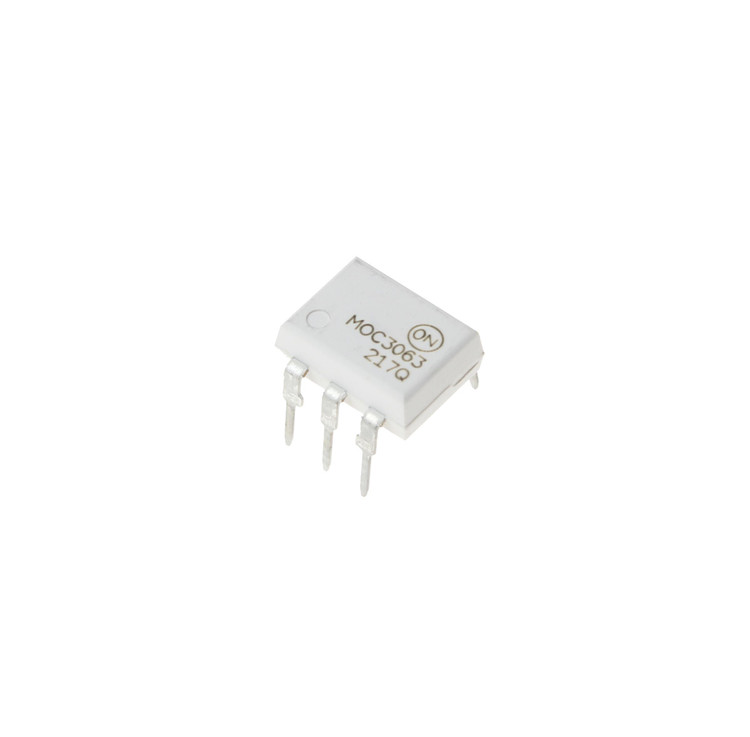

اپتوکوپلر تک 6پین MOC3063M
MOC3063M
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:اپتوکوپلر تک 6پین MOC3063M
نام کارخانهای: MOC3063M
ولتاژ 600 ولت
تعداد کانال 1 کانال
جریان 50 میلی آمپر
نوع خروجی PhotoTriac
ولتاژ مستقیم 1.2 ولت
ولتاژ جداسازی 5.25 کیلو ولت
نوع Zero Crossing Phototriac
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 100 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: ON Semiconductor

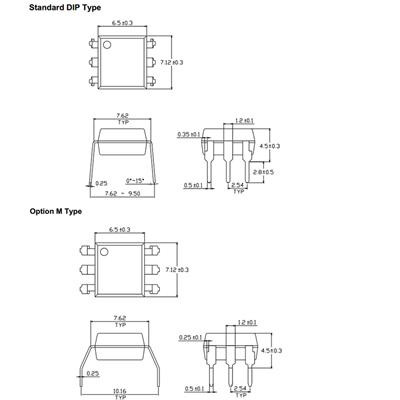

پکیج: DIP-6
بستهبندی: Tube
عنوان گروه: Triac & SCR Output Optocouplers
دیتاشیت: MOC3063M
توضیحات: اپتوتریاک تک Single Channel Zero-Crossing Optoisolators Triac Driver (600 Volt Peak) , Isolation Voltage 7500Vac(pk) , 6PIN
Voltage (VDRM) 600 V
Number of Channels 1 Channel
Forward Current (If) 50 mA
Output Type PhotoTriac
Forward Voltage (Vf) 1.2 V
Isolation Voltage 5.25 kVrms
Type Zero Crossing Phototriac
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 100 C°
Brand ON Semiconductor
Package DIP-6
نقد و بررسی
اپتوکوپلر MOC3063M یکی از محصولات پیشرفته و پرکاربرد در حوزه الکترونیک صنعتی است که توسط شرکتهای معتبر مانند ON Semiconductor و Fairchild تولید میشود. این آیسی 6 پین، با ترکیب یک دیود مادون قرمز (IR LED) گالیوم آرسنید و یک آشکارساز سیلیکونی مونولیتیک با قابلیت عبور از صفر (Zero-Crossing)، به عنوان یک درایور تریاک عمل میکند. MOC3063M به دلیل ایزولاسیون الکتریکی بالا، عملکرد قابل اعتماد و طراحی بهینه، انتخابی ایدهآل برای کاربردهای کنترل بارهای AC در ولتاژهای 115/240 ولت است.
ویژگیهای کلیدی MOC3063M
- ایزولاسیون ولتاژ بالا: با ایزولاسیون تا 7500 ولت (Vrms)، ایمنی و حفاظت بینظیری را در برابر تداخل الکتریکی فراهم میکند.
- مدار عبور از صفر (Zero-Crossing): کاهش نویز الکترومغناطیسی (EMI) و افزایش طول عمر تجهیزات با سوئیچینگ در نقاط صفر ولتاژ AC.
- جریان تحریک پایین: تنها با 5 میلیآمپر جریان تحریک (I_FT)، مناسب برای کاربردهای کممصرف.
- ولتاژ بلاکینگ بالا: توانایی تحمل ولتاژ پیک تا 600 ولت (VDRM)، مناسب برای کنترل بارهای سنگین.
- بستهبندی استاندارد DIP-6: طراحی فشرده و سازگار با اکثر بردهای مدار چاپی (PCB).
- دمای عملیاتی گسترده: عملکرد پایدار در بازه دمایی -40°C تا +85°C.
کاربردهای MOC3063M
این اپتوکوپلر به دلیل قابلیتهای منحصربهفرد خود، در طیف گستردهای از کاربردهای صنعتی و خانگی مورد استفاده قرار میگیرد:
- کنترل موتورهای AC در اتوماسیون صنعتی.
- مدیریت سیستمهای روشنایی و لامپها.
- رلههای حالت جامد (Solid-State Relays).
- کنترل شیرهای برقی (Solenoids) و ولوها.
- سیستمهای تهویه مطبوع (HVAC) و لوازم خانگی.
- اتوماسیون صنعتی و تجهیزات کنترل دقیق.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| ولتاژ ایزولاسیون | 7500Vrms |
| ولتاژ بلاکینگ پیک (VDRM) | 600V |
| جریان تحریک (I_FT) | 5mA (حداکثر) |
| جریان ورودی دیود IR | 50mA (حداکثر) |
| اتلاف توان خروجی | 150mW |
| دمای عملیاتی | -40°C تا +85°C |
چرا MOC3063M انتخابی هوشمندانه است؟
MOC3063M با ترکیب ایزولاسیون اپتیکال، عملکرد پایدار و طراحی کممصرف، راهحلی مقرونبهصرفه برای پروژههای الکترونیکی ارائه میدهد. این اپتوکوپلر نه تنها ایمنی سیستمهای شما را تضمین میکند، بلکه با کاهش نویز و افزایش کارایی، به بهبود عملکرد کلی مدار کمک میکند. چه در حال طراحی یک سیستم صنعتی پیچیده باشید و چه یک دستگاه خانگی ساده، MOC3063M عملکردی بینقص ارائه میدهد.
سوالات متداول (FAQ)
1. تفاوت MOC3063M با MOC3042 چیست؟
هر دو اپتوکوپلر برای کنترل بارهای AC طراحی شدهاند، اما MOC3063M دارای ولتاژ ایزولاسیون بالاتر (7500Vrms) و جریان تحریک پایینتر (5mA) است، در حالی که MOC3042 معمولاً برای کاربردهای با جریان تحریک بالاتر مناسبتر است. انتخاب بین این دو به نیازهای خاص پروژه بستگی دارد.
2. آیا MOC3063M برای کنترل بارهای DC مناسب است؟
خیر، MOC3063M به طور خاص برای کنترل بارهای AC طراحی شده است و برای بارهای DC توصیه نمیشود. برای کاربردهای DC، اپتوکوپلرهای نوع فتوترانزیستور مانند 4N25 مناسبتر هستند.
3. چگونه میتوان از MOC3063M در طراحی PCB استفاده کرد؟
برای استفاده از MOC3063M، باید پیناوت آن (که در دیتاشیت مشخص شده) را رعایت کنید. همچنین، اطمینان حاصل کنید که فاصله مناسب بین مسیرهای ورودی و خروجی برای حفظ ایزولاسیون ولتاژ بالا رعایت شده است. استفاده از نرمافزارهای طراحی PCB مانند Altium یا KiCad میتواند به بهینهسازی طراحی کمک کند.
خرید MOC3063M از فروشگاه معتبر
برای خرید اپتوکوپلر MOC3063M با تضمین اصالت کالا و قیمت مناسب، پیشنهاد میکنیم به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین با ارائه محصولات الکترونیکی باکیفیت و خدمات پشتیبانی حرفهای، انتخابی مطمئن برای مهندسان و علاقهمندان به الکترونیک است.
