توضیحات

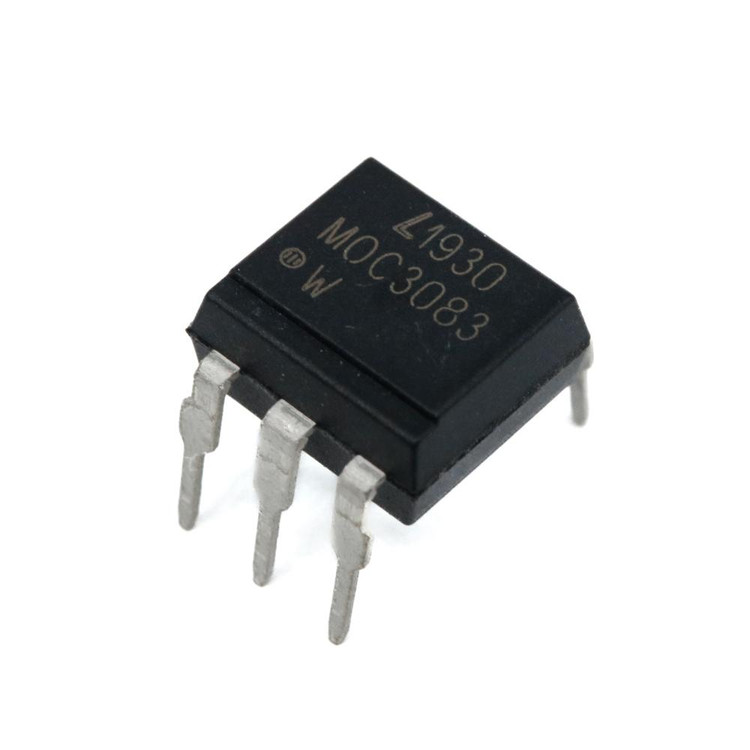

نام قطعه: اپتوکوپلر تک 6پین MOC3083
نام کارخانه‌ای: MOC3083
ولتاژ 800 ولت
تعداد کانال 1 کانال
جریان 20 میلی آمپر
نوع خروجی PhotoTriac
ولتاژ جداسازی 5 کیلو ولت
ولتاژ مستقیم 1.2 ولت
نوع Zero Crossing Phototriac
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 100 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: Fairchild Semiconductor

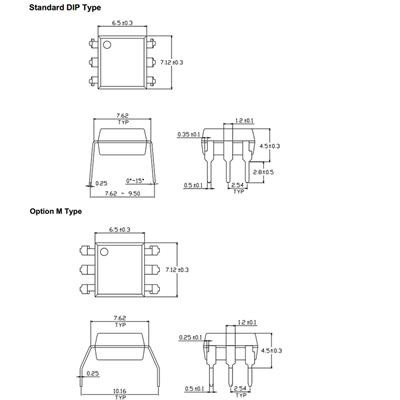

پکیج: DIP-6
بسته‌بندی: Tube
عنوان گروه: Triac & SCR Output Optocouplers
دیتاشیت: MOC3083
توضیحات: اپتوتریاک تک Single Channel Zero-Crossing Optoisolators Triac Driver Output (800 Volt Peak) , Isolation Voltage 7500Vac(pk) , 6PIN
Voltage (VDRM) 800 V
Number of Channels 1 Channel
Forward Current (If) 20 mA
Output Type PhotoTriac
Isolation Voltage 5 kVrms
Forward Voltage (Vf) 1.2 V
Type Zero Crossing Phototriac
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 100 C°
Brand Fairchild Semiconductor
Package DIP-6

نقد و بررسی

بررسی حرفه‌ای محصول MOC3083

MOC3083 یک اپتوکوپلر درایور تریاک با قابلیت صفر-صلیب (Zero-Crossing) با کارایی بالا است که برای ارائه ایزولاسیون الکتریکی قابل اعتماد و کنترل دقیق در کاربردهای توان AC طراحی شده است. این اپتوکوپلر که توسط شرکت‌های معتبر نیمه‌هادی مانند ON Semiconductor و Lite-On تولید می‌شود، به طور گسترده در تجهیزات صنعتی و الکترونیک مصرفی برای اتصال سیستم‌های منطقی کم‌ولتاژ به بارهای AC با ولتاژ بالا استفاده می‌شود. طراحی مقاوم و ویژگی‌های متنوع MOC3083، عملکرد ایمن، کارآمد و دقیق را در کاربردهای مختلف تضمین می‌کند.

ویژگی‌ها و مزایای کلیدی

مدار صفر-صلیب: MOC3083 مجهز به مدار تشخیص صفر ولتاژ است که تداخل الکترومغناطیسی (EMI) را به حداقل می‌رساند و با فعال کردن تریاک در نزدیکی نقطه صفر ولتاژ AC، فشار روی قطعات متصل را کاهش می‌دهد. این ویژگی برای کاربردهایی که نیاز به سوئیچینگ نرم و بدون نویز دارند، ایده‌آل است.
ولتاژ ایزولاسیون بالا: با ولتاژ ایزولاسیون 5300 Vrms (در برخی مدل‌ها تا 7500 Vrms)، این اپتوکوپلر عایق‌بندی عالی بین مدارهای ورودی و خروجی فراهم می‌کند و ایمنی را در محیط‌های با ولتاژ بالا تضمین می‌کند.
جریان تحریک پایین: این دستگاه به حداکثر جریان تحریک LED (IFT) 5 میلی‌آمپر نیاز دارد که آن را با مدارهای منطقی کم‌مصرف و میکروکنترلرها سازگار می‌کند. این طراحی کم‌مصرف، ادغام در سیستم‌های کنترلی مدرن را آسان‌تر می‌کند.
ولتاژ بلاک بالا: با ولتاژ بلاک پیک (VDRM) 800 ولت، MOC3083 برای کاربردهایی با خطوط AC ولتاژ بالا، مانند سیستم‌های 240 ولت AC، مناسب است.
عملکرد مقاوم در شرایط مختلف: MOC3083 در محدوده دمایی -40°C تا +85°C به طور قابل اعتماد عمل می‌کند و برای محیط‌های صنعتی سخت مناسب است.

مشخصات فنی

پارامتر	مقدار
نوع پکیج	DIP 6 پین یا SMD
ولتاژ ایزولاسیون	5300 Vrms (معمولی)
ولتاژ بلاک پیک (VDRM)	800 ولت
ولتاژ مستقیم (VF)	1.2 ولت (معمولی) در 20 میلی‌آمپر
جریان مستقیم (IF)	60 میلی‌آمپر (حداکثر)
جریان تحریک LED (IFT)	5 میلی‌آمپر (حداکثر)
ولتاژ صفر-صلیب	20 ولت (معمولی)
نرخ dv/dt استاتیک	1000 ولت بر میکروثانیه

کاربردها

کنترل موتورهای AC: استفاده در درایوهای موتور برای کنترل دقیق سرعت و جهت.
سیستم‌های روشنایی: مدیریت سیستم‌های روشنایی صنعتی و خانگی با سوئیچینگ ایمن.
کنترل دما: استفاده در هیترها، ترموستات‌ها و تجهیزات کنترل دما.
اتوماسیون خانگی و صنعتی: مناسب برای کنترل رله‌های حالت جامد و سوئیچ‌های AC.
منابع تغذیه: ایزولاسیون و کنترل در سیستم‌های منبع تغذیه سوئیچینگ.

سوالات متداول (FAQ)

MOC3083 برای چه نوع کاربردهایی مناسب است؟
MOC3083 برای کنترل بارهای AC در کاربردهایی مانند روشنایی، کنترل موتور، سیستم‌های گرمایشی و اتوماسیون صنعتی مناسب است. ویژگی صفر-صلیب آن، تداخل و نویز را در این سیستم‌ها کاهش می‌دهد.
آیا MOC3083 با میکروکنترلرهای 3.3 ولت کار می‌کند؟
بله، به دلیل جریان تحریک پایین (5 میلی‌آمپر)، MOC3083 با میکروکنترلرهای 3.3 ولت و 5 ولت سازگار است، به شرطی که مقاومت محدودکننده جریان مناسب استفاده شود.
تفاوت MOC3083 با MOC3041 چیست؟
اصلی‌ترین تفاوت در ولتاژ بلاک است؛ MOC3083 ولتاژ بلاک 800 ولت دارد، در حالی که MOC3041 برای ولتاژهای پایین‌تر (400 ولت) طراحی شده است. انتخاب بین این دو به ولتاژ کاری سیستم بستگی دارد.

خرید MOC3083

برای خرید MOC3083 با کیفیت تضمین‌شده و قیمت مناسب، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را ارائه می‌دهد و تجربه‌ای مطمئن و راحت برای خرید شما فراهم می‌کند.
لینک خرید: E366.ir
