اپتوکوپلر PS2501: راهنمای جامع خرید و مشخصات فنی اپتوکوپلر 4 پین DIP تک کانال

اپتوکوپلر PS2501 یکی از محبوب‌ترین قطعات الکترونیکی در حوزه ایزولاسیون نوری است که به عنوان اپتوکوپلر تک کانال 4 پین با پکیج DIP شناخته می‌شود. اگر به دنبال خرید اپتوکوپلر PS2501 هستید یا می‌خواهید مشخصات اپتوکوپلر PS2501 را بدانید، این مقاله به شما کمک می‌کند تا با جزئیات فنی، کاربردها و مزایای این قطعه آشنا شوید. اپتوکوپلر PS2501-1 با عملکرد بالا در مدارهای الکترونیکی، گزینه‌ای ایده‌آل برای مهندسان و طراحان مدار است.

مشخصات فنی اپتوکوپلر PS2501 پکیج DIP

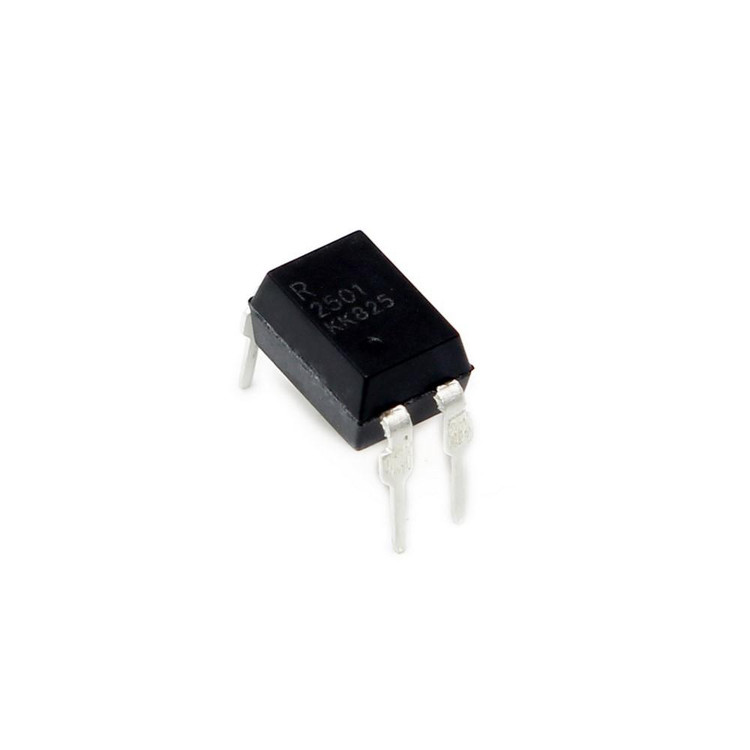

اپتوکوپلر PS2501-1 یک ایزولاتور نوری تک کاناله است که از یک دیود نوری GaAs و یک فوتوترانزیستور NPN تشکیل شده و در پکیج 4 پایه DIP قرار دارد. این قطعه با ولتاژ ایزولاسیون بالا تا 5000 Vrms، امنیت مدارهای شما را تضمین می‌کند. برخی از مشخصات کلیدی اپتوکوپلر 4 پین PS2501 عبارتند از:

• ولتاژ کلکتور-امیتر (VCE): حداکثر 80 ولت
• جریان کلکتور (IC): حداکثر 50 میلی‌آمپر
• نسبت انتقال جریان (CTR): بین 80% تا 600% (بسته به مدل)
• ولتاژ پیشین (Forward Voltage): حدود 1.4 ولت
• ولتاژ معکوس (Reverse Voltage): 6 ولت
• زمان سوئیچینگ: سریع با tr حدود 3 میکروثانیه
• دمای عملیاتی: از -55 درجه سانتی‌گراد تا +100 درجه سانتی‌گراد

این مشخصات اپتوکوپلر PS2501 آن را برای استفاده در محیط‌های صنعتی و الکترونیکی پیشرفته مناسب می‌سازد. اگر به دیتاشیت اپتوکوپلر PS2501 نیاز دارید، می‌توانید از منابع معتبر مانند سایت‌های تولیدکننده مانند Renesas استفاده کنید.

کاربردهای اپتوکوپلر تک کانال PS2501 در مدارهای الکترونیکی

اپتوکوپلر PS2501-1 DIP در بسیاری از پروژه‌های الکترونیکی کاربرد دارد. این قطعه برای ایزوله کردن سیگنال‌های دیجیتال و آنالوگ استفاده می‌شود و از تداخل نویز جلوگیری می‌کند. برخی کاربردهای رایج خرید اپتوکوپلر PS2501 عبارتند از:

• منابع تغذیه سوئیچینگ: برای جداسازی بخش‌های ورودی و خروجی و افزایش ایمنی.
• کنترل موتور و درایورها: در مدارهای کنترل سرعت و جهت موتورها.
• اینترفیس دیجیتال: اتصال میکروکنترلرها به دستگاه‌های خارجی بدون خطر آسیب.
• سیستم‌های مخابراتی: ایزولاسیون سیگنال‌ها در تجهیزات ارتباطی.
• پروژه‌های DIY الکترونیک: مانند بردهای آردوینو یا رزبری پای برای حفاظت مدار.

با استفاده از اپتوکوپلر 4 پین PS2501، می‌توانید مدارهای خود را ایمن‌تر و کارآمدتر طراحی کنید.

مزایای استفاده از اپتوکوپلر PS2501-1 در پروژه‌ها

انتخاب اپتوکوپلر PS2501 مزایای متعددی دارد که آن را از سایر اپتوکوپلرها متمایز می‌کند. این قطعه با ایزولاسیون ولتاژ بالا، مصرف انرژی کم و عمر طولانی، گزینه‌ای اقتصادی و قابل اعتماد است. مزایای کلیدی عبارتند از:

• ایزولاسیون عالی: جلوگیری از انتقال نویز و اسپایک‌های ولتاژ.
• سازگاری بالا: قابل استفاده در پکیج DIP برای نصب آسان روی برد.
• عملکرد سریع: مناسب برای کاربردهای سوئیچینگ پرسرعت.
• کیفیت ساخت: تولید شده توسط برندهای معتبر مانند NEC/Renesas.

اگر به دنبال خرید اپتوکوپلر PS2501 با کیفیت اصلی هستید، سایت e366.ir را به عنوان منبع معتبر پیشنهاد می‌دهیم. این سایت انواع قطعات الکترونیکی از جمله اپتوکوپلر تک 4 پین PS2501 پکیج DIP را عرضه می‌کند.

FAQ: سوالات متداول درباره اپتوکوپلر PS2501

1. اپتوکوپلر PS2501 چیست و چگونه کار می‌کند؟ اپتوکوپلر PS2501 یک قطعه ایزولاتور نوری است که سیگنال‌های الکتریکی را با استفاده از نور منتقل می‌کند. ورودی آن یک LED است که نور تولید کرده و خروجی فوتوترانزیستور آن را دریافت می‌کند، بدون اتصال مستقیم الکتریکی.
2. تفاوت اپتوکوپلر PS2501 با مدل‌های دیگر چیست؟ اپتوکوپلر PS2501-1 تک کانال و 4 پین است، در حالی که مدل‌های چندکاناله مانند PS2501-4 دارای کانال‌های بیشتر هستند. این مدل برای کاربردهای ساده و ایزولاسیون تک سیگنال ایده‌آل است.

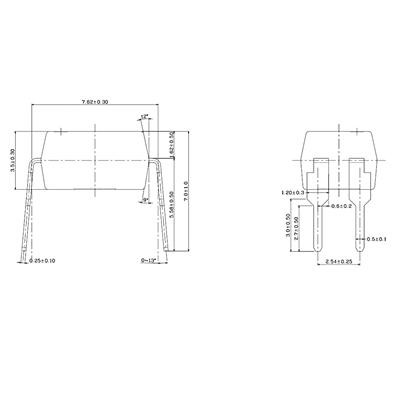

3. چگونه اپتوکوپلر PS2501 را در مدار نصب کنیم؟ پکیج DIP اپتوکوپلر PS2501 را می‌توان به راحتی روی برد لحیم کرد. پایه‌های 1 و 2 برای ورودی LED و پایه‌های 3 و 4 برای خروجی فوتوترانزیستور هستند. همیشه به دیتاشیت مراجعه کنید.
