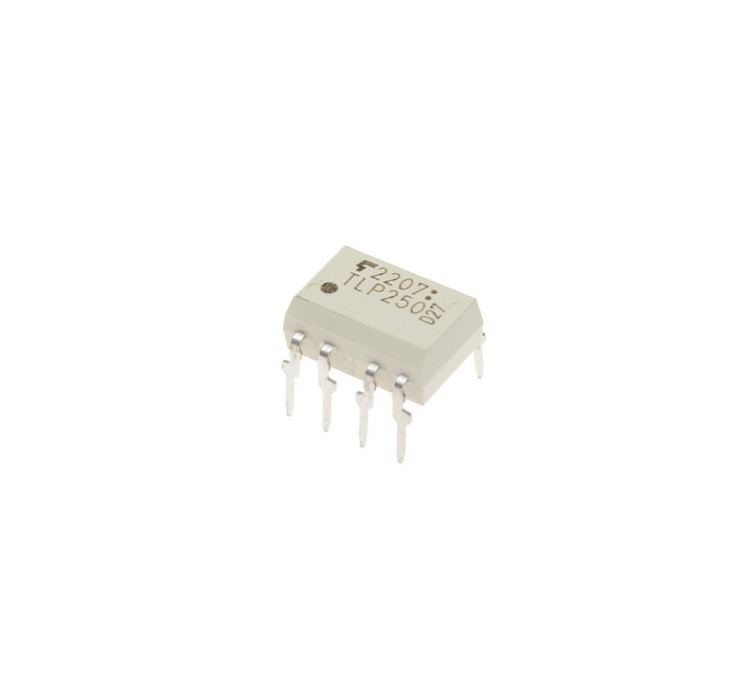

اپتوماسفت تک 8پین TLP250

TLP250
ندارد - کالای اصل 🏅
147,290
توضیحات

نام قطعه: اپتوماسفت تک 8پین TLP250
نام کارخانه‌ای: TLP250
تعداد کانال 1 کانال
جریان 20 میلی آمپر
نوع خروجی Photocoupler Photodetector
ولتاژ معکوس 5 ولت
ولتاژ مستقیم 1.8 ولت
ولتاژ جداسازی 2.5 کیلو ولت
حداقل دمای عملیاتی -20 درجه سانتیگراد
حداکثر دمای عملیاتی 85 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: Toshiba Corporation
پکیج: DIP-8
بسته‌بندی: Tube
عنوان گروه: MOSFET/IGBT Output Optocouplers
دیتاشیت: TLP250
توضیحات: اپتو ماسفت تک Single Channel Transistor Inverter For Air Conditioner IGBT Gate Drive , Isolation Voltage Viso:2500 Vrms , 8PIN
Number of Channels 1 Channel
Forward Current (If) 20 mA
Output Type Photocoupler Photodetector
Reverse Voltage (Vrrm) 5 V
Forward Voltage (Vf) 1.8 V
Isolation Voltage 2.5 kVrms
Minimum Operating Temperature -20 C°
Maximum Operating Temperature 85 C°
Brand Toshiba Corporation
Package DIP-8

نقد و بررسی

آی‌سی TLP250 از محصولات شرکت توشیبا (Toshiba)، یک درایور اپتوکوپلری ایزوله است که به‌طور خاص برای درایو کردن گیت‌های ترانزیستورهای IGBT و MOSFET طراحی شده است. این آی‌سی به دلیل ایزولاسیون نوری بین ورودی و خروجی، عملکرد ایمن و قابل اعتمادی را در کاربردهای الکترونیک قدرت ارائه می‌دهد. TLP250 به دلیل ویژگی‌های برجسته‌ای مانند ایزولاسیون بالا، عملکرد پایدار و طراحی ساده، در صنایع مختلف از جمله اینورترها، منابع تغذیه سوئیچینگ و سیستم‌های کنترل موتور کاربرد گسترده‌ای دارد.

ویژگی‌های کلیدی TLP250

  • ایزولاسیون نوری: TLP250 از یک دیود نوری (LED) در ورودی و یک فتودتکتور در خروجی استفاده می‌کند که ایزولاسیون الکتریکی بین مدارهای ورودی و خروجی را فراهم می‌کند. این ویژگی خطر تداخل الکتریکی و نویز را به حداقل می‌رساند.

  • ولتاژ تغذیه گسترده: این آی‌سی می‌تواند با ولتاژ تغذیه بین 10 تا 30 ولت (بسته به دمای محیط) کار کند، که آن را برای کاربردهای متنوع مناسب می‌سازد.

  • جریان ورودی پایین: با جریان آستانه حداقل 1.2 میلی‌آمپر و حداکثر جریان ورودی 7-10 میلی‌آمپر، TLP250 مصرف انرژی پایینی دارد.

  • فرکانس کاری: مناسب برای فرکانس‌های تا 25 کیلوهرتز، که برای بسیاری از کاربردهای الکترونیک قدرت کافی است.

  • خروجی توتم‌پل: پیکربندی توتم‌پل در خروجی، امکان ارائه سیگنال‌های قوی برای درایو کردن گیت‌های MOSFET و IGBT را فراهم می‌کند.

  • بسته‌بندی DIP8: طراحی 8 پین در بسته‌بندی DIP یا SOP، نصب و استفاده از آن را در پروژه‌های مختلف آسان می‌کند.

کاربردهای TLP250

TLP250 به دلیل قابلیت اطمینان بالا و ایزولاسیون نوری، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

  • اینورترها و مبدل‌های قدرت: برای درایو کردن IGBT‌ها و MOSFET‌ها در اینورترهای فتوولتائیک (PV) و اینورترهای صنعتی.

  • منابع تغذیه سوئیچینگ (SMPS): جهت کنترل دقیق سوئیچینگ و کاهش نویز.

  • کنترل موتور: در سیستم‌های کنترل موتورهای الکتریکی، به‌ویژه در کاربردهای صنعتی.

  • تجهیزات خانگی: مانند اجاق‌های القایی که نیاز به درایو ایمن و کارآمد دارند.

  • سیستم‌های انرژی تجدیدپذیر: برای مدیریت توان در سیستم‌های خورشیدی و بادی.

نحوه عملکرد

TLP250 از دو بخش اصلی تشکیل شده است:

  1. مرحله ورودی: شامل یک دیود نوری (LED) است که با دریافت سیگنال ورودی (معمولاً از میکروکنترلر) فعال می‌شود. این دیود با جریان ورودی 7-10 میلی‌آمپر و افت ولتاژ حدود 0.8 ولت کار می‌کند.

  2. مرحله خروجی: شامل یک فتودتکتور و پیکربندی توتم‌پل است که سیگنال ورودی را به ولتاژ خروجی مناسب برای درایو کردن گیت‌های MOSFET یا IGBT تبدیل می‌کند. خروجی می‌تواند از صفر (زمین) تا ولتاژ تغذیه (VCC) تغییر کند.

برای اطمینان از عملکرد پایدار، توصیه می‌شود یک خازن سرامیکی 0.1 میکروفاراد یا خازن الکترولیتی 0.47 میکروفاراد بین پین‌های تغذیه (پین 8 و 5) قرار گیرد تا نویز و نوسانات ولتاژ کاهش یابد.

مزایای استفاده از TLP250

  • ایمنی بالا: ایزولاسیون نوری از تداخل الکتریکی بین مدارهای کم‌ولتاژ و پرقدرت جلوگیری می‌کند.

  • طراحی ساده: نیاز به قطعات خارجی محدود، طراحی مدار را ساده‌تر می‌کند.

  • سازگاری گسترده: قابلیت استفاده در پیکربندی‌های low-side و high-side برای درایو کردن MOSFET و IGBT.

  • هزینه مقرون‌به‌صرفه: نسبت به سایر درایورهای ایزوله، TLP250 گزینه‌ای اقتصادی با عملکرد بالا ارائه می‌دهد.

نکات مهم در استفاده

  • محدودیت فرکانس: به دلیل تأخیر انتشار (Propagation Delay) نسبتاً کند (0.15 تا 0.5 میکروثانیه)، این آی‌سی برای کاربردهای با فرکانس بالا (بالاتر از 25 کیلوهرتز) مناسب نیست.

  • وضعیت توقف تولید: طبق اطلاعات شرکت توشیبا، TLP250 به‌زودی از رده خارج خواهد شد. برای طراحی‌های جدید، توصیه می‌شود جایگزین‌های پیشنهادی توشیبا بررسی شوند.

  • خازن بای‌پس: استفاده از خازن بای‌پس بین پین‌های VCC و GND برای پایداری عملکرد الزامی است.

پرسش‌های متداول (FAQ)

1. TLP250 برای چه نوع کاربردهایی مناسب است؟

TLP250 برای درایو کردن گیت‌های IGBT و MOSFET در کاربردهایی مانند اینورترها، منابع تغذیه سوئیچینگ، کنترل موتور و سیستم‌های انرژی تجدیدپذیر ایده‌آل است. ایزولاسیون نوری آن، این آی‌سی را برای محیط‌هایی که نیاز به ایمنی و کاهش نویز دارند، مناسب می‌سازد.

2. چگونه می‌توان TLP250 را در پیکربندی low-side یا high-side استفاده کرد؟

در پیکربندی low-side، TLP250 به‌عنوان یک درایور غیرمعکوس عمل می‌کند و سیگنال ورودی مستقیماً به گیت MOSFET یا IGBT اعمال می‌شود. در پیکربندی high-side، نیاز به منبع تغذیه ایزوله برای بخش خروجی است تا ولتاژ گیت مناسب تأمین شود. در هر دو حالت، باید از خازن بای‌پس برای پایداری استفاده شود.

3. چرا باید از خازن بای‌پس در مدار TLP250 استفاده کرد؟

خازن بای‌پس (0.1 یا 0.47 میکروفاراد) بین پین‌های VCC و GND قرار می‌گیرد تا نوسانات ولتاژ تغذیه را کاهش دهد و عملکرد آمپلی‌فایر داخلی TLP250 را پایدار کند. عدم استفاده از این خازن ممکن است باعث اختلال در عملکرد سوئیچینگ شود.

خرید TLP250

برای تهیه آی‌سی TLP250 با کیفیت بالا و اطمینان از اصالت کالا، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با قیمت‌های رقابتی ارائه می‌دهد و گزینه‌ای مطمئن برای خرید قطعات مورد نیاز پروژه‌های شما است.
