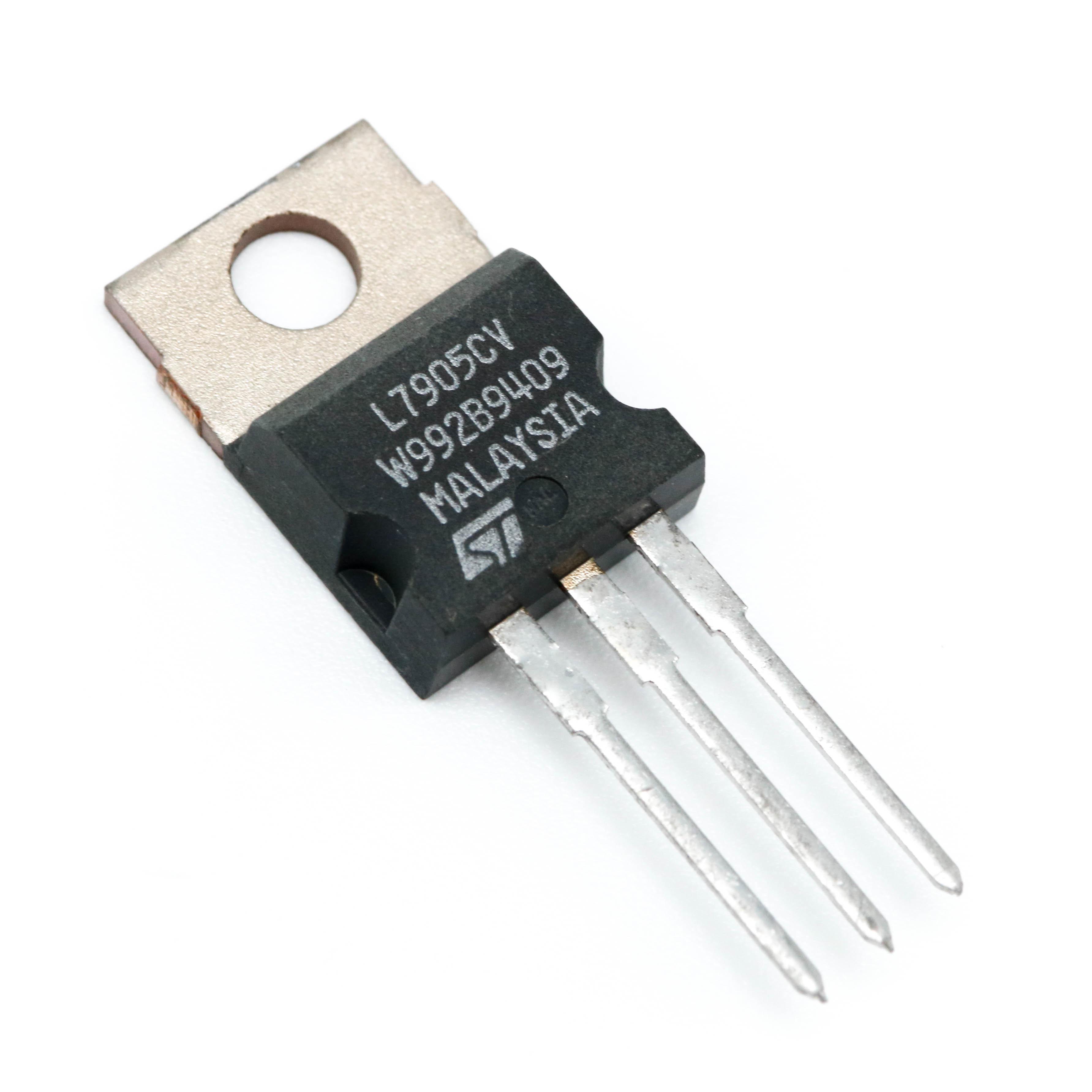

رگولاتور ولتاژ L7905CV، محصولی از شرکت معتبر STMicroelectronics، یک رگولاتور ولتاژ خطی منفی است که به‌طور خاص برای تأمین ولتاژ ثابت -5 ولت با جریان خروجی تا 1.5 آمپر طراحی شده است. این قطعه الکترونیکی در بسته‌بندی استاندارد TO-220 عرضه می‌شود و به دلیل عملکرد پایدار، قابلیت اطمینان بالا و ویژگی‌های حفاظتی پیشرفته، انتخابی ایده‌آل برای کاربردهای متنوع در صنایع مختلف است.

ویژگی‌های کلیدی L7905CV

ولتاژ خروجی ثابت: ارائه ولتاژ ثابت -5 ولت، مناسب برای مدارهایی که نیاز به منبع تغذیه منفی دارند.
جریان خروجی بالا: توانایی تأمین جریان تا 1.5 آمپر، که این رگولاتور را برای تغذیه انواع بارهای الکتریکی مناسب می‌سازد.
حفاظت‌های داخلی:
- حفاظت در برابر اتصال کوتاه: جلوگیری از آسیب به قطعه در شرایط غیرعادی.
- حفاظت حرارتی: خاموش شدن خودکار در صورت افزایش بیش از حد دما، تضمین‌کننده ایمنی و طول عمر دستگاه.
افت ولتاژ کم (Dropout Voltage): با افت ولتاژ 1.4 ولت، عملکرد کارآمدی در شرایط مختلف ورودی ارائه می‌دهد.
بازه دمایی گسترده: عملکرد قابل اطمینان در دمای -40 تا 125 درجه سانتی‌گراد، مناسب برای محیط‌های صنعتی و تجاری.
طراحی ساده و کاربردی: با پیکربندی سه‌پین (ورودی، زمین، خروجی)، ادغام آن در مدارهای الکترونیکی بسیار آسان است.

کاربردهای L7905CV

رگولاتور L7905CV به دلیل ویژگی‌های برجسته‌اش در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

منابع تغذیه دوگانه: ایده‌آل برای مدارهایی که نیاز به ولتاژهای مثبت و منفی دارند، مانند تقویت‌کننده‌های عملیاتی (Op-Amp) و مدارهای آنالوگ.
الکترونیک مصرفی: تأمین ولتاژ پایدار برای دستگاه‌هایی مانند تجهیزات صوتی و تصویری.
تجهیزات صنعتی: استفاده در سیستم‌های کنترل صنعتی و تجهیزات اتوماسیون.
سیستم‌های جاسازی‌شده: تأمین توان برای میکروکنترلرها و سایر قطعات دیجیتال.
تجهیزات ارتباطی و خودرو: ارائه ولتاژ پایدار در مودم‌ها، روترها و سیستم‌های الکترونیکی خودرو.
تجهیزات تست و اندازه‌گیری: تضمین دقت در ابزارهای اندازه‌گیری با ولتاژ ثابت.

مزایا و معایب

مزایا:

ولتاژ خروجی ثابت و قابل اطمینان
جریان خروجی بالا (تا 1.5 آمپر)
حفاظت‌های داخلی در برابر اتصال کوتاه و گرمای بیش از حد
طراحی ساده برای استفاده آسان در پروژه‌های الکترونیکی
قیمت مقرون‌به‌صرفه و دسترسی گسترده

معایب:

نیاز به هیت‌سینک در کاربردهای با جریان بالا برای مدیریت گرما
بازه دمایی محدود در مقایسه با برخی رگولاتورهای پیشرفته‌تر
مناسب نبودن برای کاربردهایی که نیاز به راندمان انرژی بسیار بالا دارند (به دلیل ماهیت رگولاتور خطی)

مشخصات فنی

مشخصه	مقدار
ولتاژ خروجی	-5 ولت
جریان خروجی	حداکثر 1.5 آمپر
ولتاژ ورودی	-35 تا -10 ولت
افت ولتاژ	1.4 ولت (معمولی)
دمای کاری	-40 تا 125 درجه سانتی‌گراد
نوع بسته‌بندی	TO-220
حفاظت‌ها	اتصال کوتاه، اضافه‌بار حرارتی

چرا L7905CV را انتخاب کنیم؟

L7905CV به دلیل ترکیبی از عملکرد قابل اطمینان، حفاظت‌های داخلی قوی و سهولت استفاده، یکی از محبوب‌ترین رگولاتورهای ولتاژ منفی در بازار است. این محصول با ارائه ولتاژ خروجی پایدار و جریان بالا، نیازهای پروژه‌های الکترونیکی متنوع را برآورده می‌کند. چه در حال طراحی یک سیستم صوتی پیشرفته باشید و چه یک منبع تغذیه برای تجهیزات صنعتی، L7905CV انتخابی مطمئن و کارآمد است.

سوالات متداول (FAQ)

1. رگولاتور L7905CV برای چه نوع کاربردهایی مناسب است؟

L7905CV برای کاربردهایی که نیاز به ولتاژ منفی ثابت -5 ولت دارند، مانند منابع تغذیه دوگانه، تقویت‌کننده‌های عملیاتی، تجهیزات صوتی، سیستم‌های جاسازی‌شده و تجهیزات صنعتی مناسب است.

2. آیا L7905CV نیاز به هیت‌سینک دارد؟

بله، در کاربردهایی با جریان خروجی بالا (نزدیک به 1.5 آمپر) یا دمای محیط بالا، استفاده از هیت‌سینک برای دفع گرما توصیه می‌شود تا از عملکرد ایمن و پایدار اطمینان حاصل شود.

3. آیا L7905CV با سایر رگولاتورهای سری 79xx قابل جایگزینی است؟

بله، رگولاتورهایی مانند LM7905، MC7905 و NJM7905 با مشخصات مشابه می‌توانند جایگزین L7905CV شوند، اما باید datasheet هر قطعه بررسی شود تا از سازگاری کامل اطمینان حاصل کنید.
