دستهبندی: انواع قطعات پاور Power

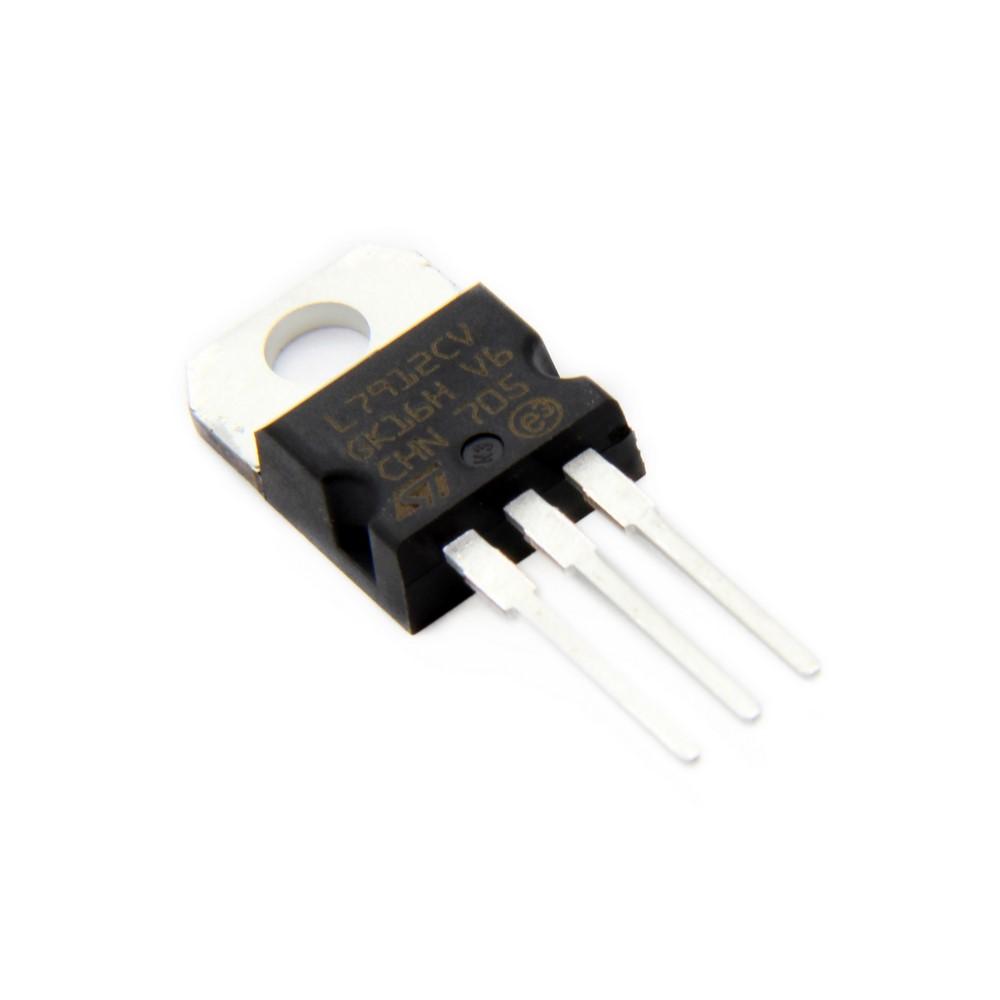

رگولاتور L7912CV
L7912CV
برند:STMicroelectronics
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: رگولاتور L7912CV
نام کارخانهای: L7912CV
منفی یا مثبت Negative قطب
جریان خروجی 1.5 آمپر
دقت 240 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی -12.5 ولت
ولتاژ خروجی -12.6 ولت
ولتاژ خروجی -11.5 ولت
ولتاژ خروجی -11.4 ولت
کمترین ولتاژ ورودی -14.5 ولت
بیشترین ولتاژ ورودی -35 ولت
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: STMicroelectronics
پکیج: TO-220
بستهبندی: Tube
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتور خطی ثابت منفی 12- ولت 1.5 آمپر Negative Voltage Regulators , Fixed , Output Voltage : -12V , Output Current : 1.5A , Input Voltage : -35V
Polarity Negative Type
Output Current 1.5 A
Tolerance 240 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) -12.5 V
Output Voltage (Max) -12.6 V
Output Voltage (Min) -11.5 V
Output Voltage (Min) -11.4 V
Input Voltage MIN -14.5 V
Input Voltage MAX -35 V
Mounting Style Through Hole
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package TO-220
نقد و بررسی
رگولاتور ولتاژ L7912CV، تولیدشده توسط شرکت معتبر STMicroelectronics، یک رگولاتور خطی منفی با ولتاژ خروجی ثابت -12 ولت و جریان خروجی حداکثر 1.5 آمپر است. این قطعه در پکیج TO-220-3 عرضه میشود و به دلیل پایداری بالا، حفاظت در برابر اتصال کوتاه و اضافهبار حرارتی، گزینهای ایدهآل برای کاربردهای مختلف الکترونیکی است. L7912CV به طور گسترده در طراحی مدارات الکترونیکی برای تأمین ولتاژ منفی پایدار استفاده میشود و با ویژگیهای برجستهاش، عملکرد قابل اعتمادی را در شرایط مختلف فراهم میکند.
ویژگیهای کلیدی
-
ولتاژ خروجی ثابت: -12 ولت با دقت بالا
-
جریان خروجی: تا 1.5 آمپر
-
پکیج: TO-220-3، مناسب برای نصب آسان و دفع حرارت موثر
-
حفاظتها: مجهز به حفاظت در برابر اتصال کوتاه و اضافهبار حرارتی
-
ولتاژ ورودی: حداقل -14 ولت و حداکثر -35 ولت
-
مصرف جریان کوایسنت پایین: بهینهسازی مصرف انرژی
-
پایداری بالا: مناسب برای کاربردهای حساس به نویز
-
سازگاری با استاندارد RoHS: بدون سرب و سازگار با محیط زیست
کاربردها
رگولاتور L7912CV به دلیل طراحی robust و عملکرد قابل اعتماد، در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد:
-
منابع تغذیه خطی: تأمین ولتاژ منفی برای مدارات آنالوگ و دیجیتال
-
سیستمهای صوتی: ایجاد ولتاژ پایدار برای تقویتکنندهها و تجهیزات صوتی
-
تجهیزات صنعتی: استفاده در سیستمهای کنترلی و اتوماسیون
-
پروژههای الکترونیکی: مناسب برای پروژههای تحقیقاتی و آزمایشگاهی
-
لوازم خانگی و خودرو: کاربرد در مدارات الکترونیکی خودروها و دستگاههای خانگی
مشخصات فنی
|
مشخصه |
مقدار |
|---|---|
|
ولتاژ خروجی |
-12 ولت |
|
جریان خروجی |
حداکثر 1.5 آمپر |
|
ولتاژ ورودی |
-35 تا -14 ولت |
|
دمای کاری |
0 تا 150 درجه سانتیگراد |
|
نوع پکیج |
TO-220-3 |
|
حفاظتها |
اتصال کوتاه، اضافهبار حرارتی |
|
حداقل خازن پایداری |
خازن تانتالیوم 2.2 میکروفاراد یا الکترولیتی 22 میکروفاراد |
مزایای استفاده از L7912CV
-
پایداری ولتاژ: ارائه ولتاژ خروجی ثابت با حداقل نویز، حتی در شرایط بار متغیر.
-
نصب آسان: پکیج TO-220 امکان نصب ساده و اتصال به هیتسینک را فراهم میکند.
-
قابلیت اطمینان بالا: طراحی شده برای عملکرد طولانیمدت در محیطهای صنعتی.
-
انعطافپذیری: مناسب برای ورودیهای ولتاژ منفی گسترده.
سوالات متداول (FAQ)
1. ولتاژ ورودی موردنیاز برای L7912CV چیست و چگونه میتوان خروجی -12 ولت پایدار را تضمین کرد؟
برای دستیابی به خروجی پایدار -12 ولت، ولتاژ ورودی باید حداقل 2 ولت کمتر از خروجی باشد، یعنی حداقل -14 ولت. حداکثر ولتاژ ورودی مجاز -35 ولت است. استفاده از خازنهای مناسب (مانند خازن تانتالیوم 2.2 میکروفاراد یا الکترولیتی 22 میکروفاراد) در ورودی و خروجی برای پایداری بیشتر توصیه میشود.
2. تفاوت بین L7912CV و LM7912 چیست؟
L7912CV و LM7912 هر دو رگولاتورهای ولتاژ منفی -12 ولت هستند، اما توسط تولیدکنندگان مختلف (STMicroelectronics برای L7912CV و تولیدکنندگان دیگر مانند Texas Instruments برای LM7912) ساخته میشوند. مشخصات الکتریکی آنها مشابه است، اما ممکن است در جزئیاتی مانند مصرف جریان کوایسنت یا بستهبندی تفاوتهایی وجود داشته باشد. برای اطلاعات دقیقتر، دیتاشیت هر محصول را بررسی کنید.
3. چگونه میتوان پینهای L7912CV را با مولتیمتر شناسایی کرد؟
برای شناسایی پینهای L7912CV، با روبهرو شدن نوشتههای روی قطعه و قرار گرفتن پینها به سمت پایین، پینها از چپ به راست به ترتیب عبارتند از: زمین (Ground)، ورودی (Input)، و خروجی (Output). میتوانید با مولتیمتر در حالت تست دیود یا مقاومت، پینها را بررسی کنید.
خرید L7912CV
برای خرید رگولاتور ولتاژ L7912CV با کیفیت بالا و قیمت مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین موجودی قابل توجهی از این محصول (433 عدد طبق آخرین اطلاعات) دارد و امکان خرید آسان و ارسال سریع را فراهم میکند. برای اطلاعات بیشتر و ثبت سفارش، به آدرس زیر مراجعه کنید:
E366.ir
