رگولاتور LD1086V50
16,900 تومان

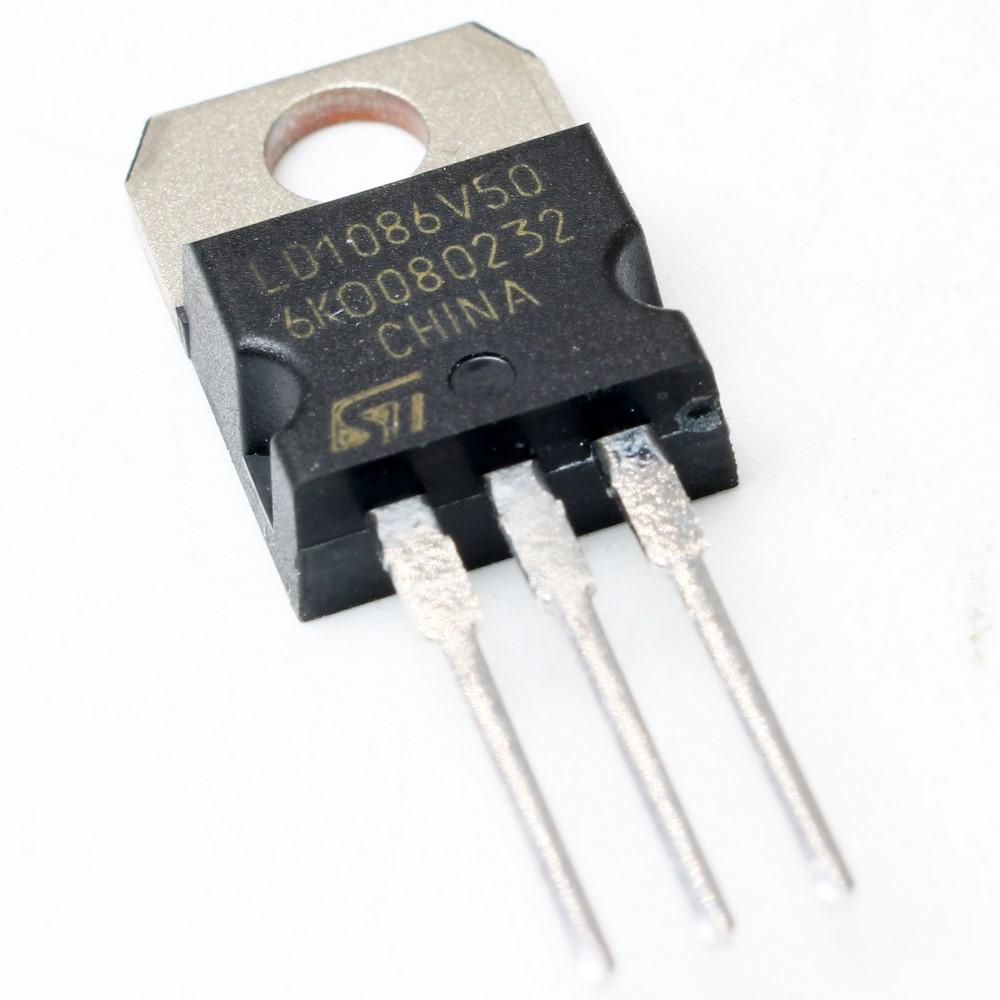

رگولاتور ولتاژ LD1086V50 یک آیسی رگولاتور ولتاژ خطی (Linear Voltage Regulator) با خروجی ثابت 5 ولت و توانایی تأمین جریان تا 1.5 آمپر است که توسط شرکت STMicroelectronics طراحی و تولید شده است. این محصول به دلیل عملکرد بالا، افت ولتاژ پایین (Low Dropout) و قابلیت اطمینان در کاربردهای مختلف الکترونیکی، یکی از گزینههای محبوب در طراحی مدارهای منبع تغذیه محسوب میشود. LD1086V50 با بستهبندی TO-220-3 و طراحی مقاوم، برای کاربردهای صنعتی، تجاری و شخصی ایدهآل است.
ویژگیهای کلیدی LD1086V50
-
ولتاژ خروجی ثابت: 5 ولت با تحمل ولتاژ ±1% در دمای 25 درجه سانتیگراد.
-
حداکثر جریان خروجی: 1.5 آمپر، مناسب برای تغذیه بارهای با توان متوسط.
-
افت ولتاژ پایین (Dropout Voltage): حداکثر 1.3 ولت در جریان 1.5 آمپر، که باعث بهبود راندمان در مقایسه با رگولاتورهای سنتی میشود.
-
محافظتهای داخلی: مجهز به حفاظت در برابر اضافهبار، گرمای بیش از حد و اتصال کوتاه.
-
دمای کاری گسترده: عملکرد قابل اطمینان در محدوده دمایی -40 تا +125 درجه سانتیگراد.
-
سازگاری پینبهپین: سازگار با رگولاتورهای سهپایه قدیمیتر، اما با عملکرد بهبود یافته.
-
بستهبندی TO-220: مناسب برای نصب از طریق سوراخ (Through-Hole) و دفع حرارت مؤثر.
کاربردها
رگولاتور LD1086V50 به دلیل ویژگیهای برجستهاش در پروژههای مختلف الکترونیکی مورد استفاده قرار میگیرد:
-
منابع تغذیه پایدار: برای میکروکنترلرها، سنسورها و مدارات دیجیتال.
-
الکترونیک صنعتی: در سیستمهای اتوماسیون صنعتی و تجهیزات کنترلی.
-
الکترونیک مصرفی: در دستگاههای خانگی مانند پخشکنندههای صوتی و تصویری.
-
پروژههای DIY: ایدهآل برای علاقهمندان به الکترونیک و پروژههای طراحی مدار.
-
تجهیزات شبکه و مخابرات: برای تأمین ولتاژ پایدار در سیستمهای ارتباطی.
مزایا
-
پایداری ولتاژ: خروجی ثابت 5 ولت حتی در شرایط بار متغیر.
-
نصب آسان: بستهبندی TO-220 امکان نصب و دفع حرارت ساده را فراهم میکند.
-
قابلیت اطمینان بالا: طراحی شده برای عملکرد طولانیمدت در شرایط سخت.
-
هزینه مقرونبهصرفه: ترکیبی از کیفیت بالا و قیمت مناسب برای پروژههای مختلف.
مشخصات فنی
|
مشخصه |
مقدار |
|---|---|
|
ولتاژ ورودی (حداکثر) |
30 ولت |
|
ولتاژ خروجی |
5 ولت |
|
جریان خروجی (حداکثر) |
1.5 آمپر |
|
افت ولتاژ (Dropout) |
1.3 ولت (در 1.5 آمپر) |
|
جریان بیباری (Quiescent Current) |
10 میلیآمپر |
|
تنظیم خط (Line Regulation) |
10 میلیولت |
|
تنظیم بار (Load Regulation) |
20 میلیولت |
|
دمای کاری |
-40 تا +125 درجه سانتیگراد |
|
بستهبندی |
TO-220-3 |
|
استاندارد RoHS |
سازگار |
چرا LD1086V50 را انتخاب کنیم؟
LD1086V50 به دلیل افت ولتاژ پایین و توانایی ارائه جریان بالا، جایگزینی عالی برای رگولاتورهای سنتی مانند سری 78xx است. این رگولاتور با ارائه دقت بالا و محافظتهای داخلی، برای پروژههایی که نیاز به ولتاژ پایدار و قابل اطمینان دارند، انتخابی ایدهآل است. همچنین، سازگاری با استاندارد RoHS و طراحی سبز آن، این محصول را به گزینهای دوستدار محیط زیست تبدیل کرده است.
سوالات متداول (FAQ)
1. تفاوت LD1086V50 با رگولاتورهای سری 78xx چیست؟
LD1086V50 نسبت به رگولاتورهای سری 78xx افت ولتاژ کمتری (1.3 ولت در مقابل 2 ولت) دارد و عملکرد بهتری در تنظیم ولتاژ و جریان ارائه میدهد. همچنین، دقت خروجی بالاتری (±1%) نسبت به 78xx فراهم میکند.
2. آیا برای استفاده از LD1086V50 نیاز به خازن خارجی است؟
بله، برای پایداری و عملکرد بهینه، توصیه میشود از خازنهای مناسب (معمولاً 10 میکروفاراد یا بیشتر) در ورودی و خروجی رگولاتور استفاده شود.
3. آیا LD1086V50 برای پروژههای باتریمحور مناسب است؟
بله، به دلیل افت ولتاژ پایین و راندمان بالا، این رگولاتور برای کاربردهای باتریمحور که نیاز به مصرف بهینه انرژی دارند، مناسب است.
خرید LD1086V50
برای تهیه رگولاتور ولتاژ LD1086V50 با تضمین اصالت کالا و قیمت مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی با کیفیت بالا ارائه میدهد و گزینهای مطمئن برای تأمین نیازهای پروژههای شما است.
