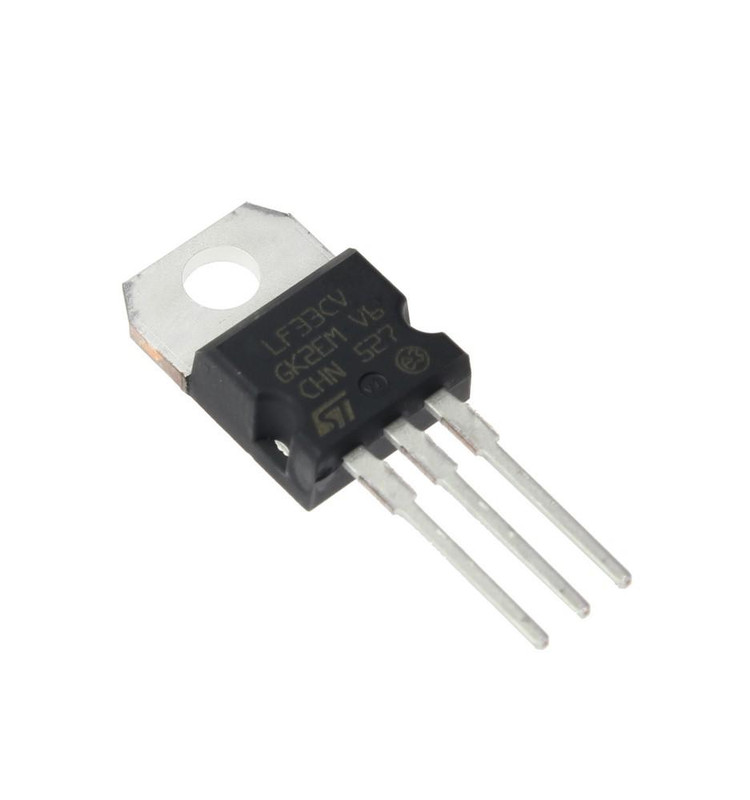

رگولاتور LF33CV THIN

LF33CV THIN
برند:STMicroelectronics
ندارد - کالای اصل 🏅
180,290
توضیحات

نام قطعه:رگولاتور LF33CV (THIN)
نام کارخانه‌ای: LF33CV (THIN)
منفی یا مثبت Positive قطب
جریان خروجی 500 میلی آمپر
دقت 16 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 3.366 ولت
ولتاژ رهایی 200 میلی ولت
ولتاژ خروجی 3.234 ولت
کمترین ولتاژ ورودی 2.5 ولت
بیشترین ولتاژ ورودی 16 ولت
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: STMicroelectronics
پکیج: TO-220
بسته‌بندی: Tube
عنوان گروه: LDO Voltage Regulators
دیتاشیت: LF33CV (THIN)
توضیحات: رگولاتور خطی ثابت مثبت 3.3 ولت500میلی آمپر Low Drop Voltage Regulators With Inhibit , Fixed , Positive , Output Voltage : 3.3V , Output Current : 500mA , Input Voltage : 2.5V - 16V
Polarity Positive Type
Output Current 500 mA
Tolerance 16 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 3.366 V
Dropout Voltage 200 mV
Output Voltage (Min) 3.234 V
Input Voltage MIN 2.5 V
Input Voltage MAX 16 V
Mounting Style Through Hole
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand STMicroelectronics
Package TO-220

نقد و بررسی

LF33CV یک رگولاتور ولتاژ خطی کم‌افت (Low Dropout - LDO) از شرکت معتبر STMicroelectronics است که به دلیل عملکرد بهینه و طراحی کارآمد، انتخابی ایده‌آل برای کاربردهای الکترونیکی پیشرفته محسوب می‌شود. این رگولاتور با خروجی ثابت 3.3 ولت و توانایی ارائه جریان تا 500 میلی‌آمپر، برای سیستم‌های باتری‌محور، کاربردهای کم‌مصرف و پروژه‌های حساس به نویز طراحی شده است. بسته‌بندی TO-220 این محصول، نصب آسان و اتلاف حرارت مؤثر را تضمین می‌کند، در حالی که قابلیت Inhibit (خاموش/روشن) امکان کنترل دقیق مصرف انرژی را فراهم می‌آورد.

LF33CV با ولتاژ افت کم (400 میلی‌ولت در حداکثر جریان) و جریان خاموشی (Quiescent Current) بسیار پایین، کارایی بالایی را در برنامه‌هایی مانند سیستم‌های جاسازی‌شده، دستگاه‌های IoT، و تجهیزات قابل‌حمل ارائه می‌دهد. این محصول با نیاز به تنها یک خازن 2.2 میکروفاراد برای پایداری، صرفه‌جویی در فضا و هزینه را به همراه دارد.

ویژگی‌های کلیدی

  • ولتاژ خروجی ثابت: 3.3 ولت با دقت بالا (±2%)

  • جریان خروجی: حداکثر 500 میلی‌آمپر

  • ولتاژ افت کم: 400 میلی‌ولت در بار کامل

  • قابلیت Inhibit: امکان خاموش کردن رگولاتور برای کاهش مصرف انرژی

  • بسته‌بندی TO-220: اتلاف حرارت بهینه و نصب آسان

  • محدوده دمایی عملیاتی: از -40 تا +125 درجه سانتی‌گراد

  • پایداری با خازن کم: نیاز به خازن 2.2 میکروفاراد برای عملکرد پایدار

  • کاربردهای متنوع: مناسب برای سیستم‌های باتری‌محور، تجهیزات پزشکی، و دستگاه‌های کم‌مصرف

مزایای LF33CV

  1. کارایی بالا در مصرف انرژی: جریان خاموشی پایین و قابلیت Inhibit، این رگولاتور را برای دستگاه‌های قابل‌حمل و باتری‌محور ایده‌آل می‌کند.

  2. عملکرد قابل اعتماد در شرایط سخت: با محدوده دمایی گسترده، LF33CV در محیط‌های صنعتی و خودروسازی نیز عملکردی پایدار ارائه می‌دهد.

  3. طراحی کم‌هزینه و کم‌حجم: نیاز به حداقل قطعات خارجی و بسته‌بندی استاندارد TO-220، هزینه‌های تولید و فضای موردنیاز را کاهش می‌دهد.

  4. مقاومت در برابر نویز: رگولاتور LDO با نسبت رد نویز منبع تغذیه (PSRR) بالا، برای کاربردهای حساس به نویز مناسب است.

کاربردها

LF33CV به دلیل ویژگی‌های منحصربه‌فردش در طیف گسترده‌ای از پروژه‌ها و صنایع استفاده می‌شود:

  • الکترونیک مصرفی: مانند گوشی‌های هوشمند، تبلت‌ها و دستگاه‌های IoT

  • سیستم‌های جاسازی‌شده: برای تأمین ولتاژ پایدار در میکروکنترلرها و سنسورها

  • تجهیزات پزشکی قابل‌حمل: به دلیل مصرف انرژی پایین و دقت بالا

  • صنعت خودروسازی: برای کاربردهای مقاوم در برابر دماهای بالا

  • منابع تغذیه کم‌مصرف: در دستگاه‌هایی که نیاز به مدیریت دقیق انرژی دارند

سوالات متداول (FAQ)

1. تفاوت LF33CV با LF33ABV چیست؟

LF33CV و LF33ABV هر دو رگولاتورهای LDO با خروجی 3.3 ولت و جریان 500 میلی‌آمپر هستند، اما LF33ABV دارای دقت بالاتر (معمولاً ±1%) در ولتاژ خروجی است، در حالی که LF33CV دقت ±2% ارائه می‌دهد. برای کاربردهایی که نیاز به دقت بیشتری دارند، LF33ABV مناسب‌تر است، اما LF33CV گزینه‌ای اقتصادی‌تر برای پروژه‌های عمومی است.

2. آیا LF33CV برای پروژه‌های باتری‌محور مناسب است؟

بله، LF33CV به دلیل ولتاژ افت کم (400 میلی‌ولت) و جریان خاموشی پایین، انتخابی عالی برای سیستم‌های باتری‌محور است. قابلیت Inhibit نیز به کاهش مصرف انرژی در حالت آماده‌به‌کار کمک می‌کند.

3. چه نوع خازنی برای پایداری LF33CV توصیه می‌شود؟

برای اطمینان از عملکرد پایدار، توصیه می‌شود از یک خازن سرامیکی یا تانتالیوم با ظرفیت حداقل 2.2 میکروفاراد در خروجی رگولاتور استفاده شود. این خازن باید ESR (مقاومت سری معادل) پایینی داشته باشد.
