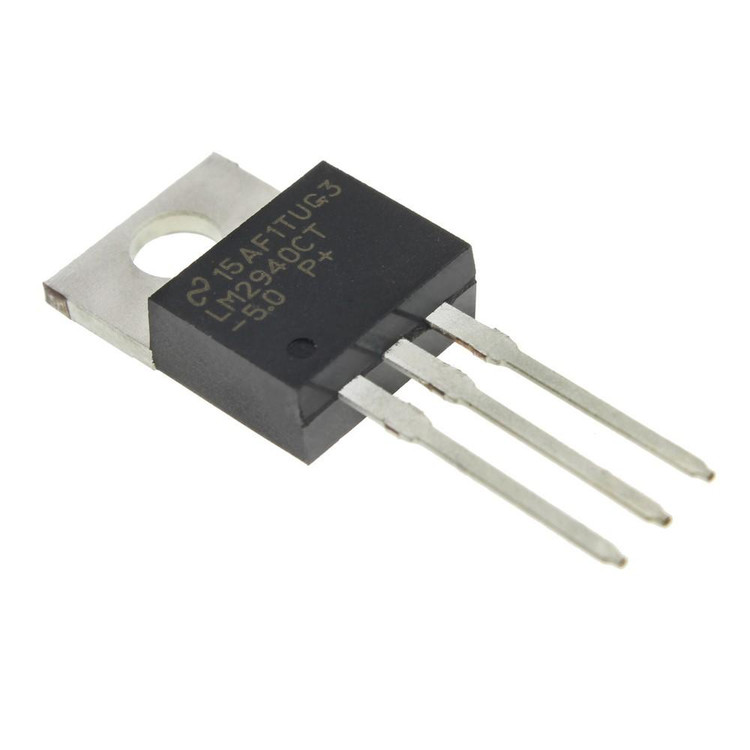

رگولاتور LM2940CT 5.0
نام قطعه: رگولاتور LM2940CT-5.0
نام کارخانهای: LM2940CT-5.0
منفی یا مثبت Positive قطب
جریان خروجی 1 آمپر
دقت 50 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 5.25 ولت
ولتاژ رهایی 500 میلی ولت
ولتاژ خروجی 4.75 ولت
کمترین ولتاژ ورودی 6.25 ولت
بیشترین ولتاژ ورودی 26 ولت
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 45 عدد
برند: National Semiconductor

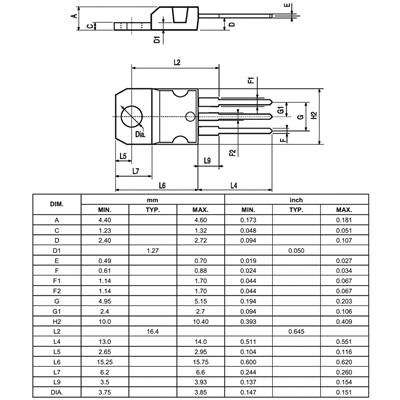

پکیج: TO-220AB
بستهبندی: Tube
عنوان گروه: LDO Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 5 ولت 1 آمپر Low Dropout Positive Voltage Regulators , Fixed , Output Voltage : 5V , Output Current : 1A , InputVoltage : 26V
Polarity Positive Type
Output Current 1 A
Tolerance 50 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 5.25 V
Dropout Voltage 500 mV
Output Voltage (Min) 4.75 V
Input Voltage MIN 6.25 V
Input Voltage MAX 26 V
Mounting Style Through Hole
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +125 C°
Brand National Semiconductor
Package TO-220AB
رگولاتور ولتاژ LM2940CT-5.0 از شرکت Texas Instruments یک رگولاتور ولتاژ خطی Low Dropout (LDO) با کیفیت بالا است که برای کاربردهای مختلف الکترونیکی طراحی شده است. این محصول با توانایی ارائه جریان خروجی تا 1 آمپر و ولتاژ ثابت 5 ولت، گزینهای ایدهآل برای پروژههای صنعتی، خودرویی و الکترونیکی است که به پایداری ولتاژ و عملکرد قابل اعتماد نیاز دارند. در ادامه، ویژگیها، مزایا و کاربردهای این رگولاتور بهصورت جامع بررسی میشود.
ویژگیهای کلیدی LM2940CT-5.0
-
ولتاژ خروجی ثابت: ارائه ولتاژ خروجی دقیق 5 ولت با تلرانس کم، مناسب برای تغذیه مدارهای حساس.
-
افت ولتاژ پایین (Low Dropout): با افت ولتاژ معمولی 0.5 ولت (حداکثر 1 ولت)، این رگولاتور حتی در شرایطی که اختلاف ولتاژ ورودی و خروجی کم است، عملکردی پایدار دارد.
-
جریان خروجی بالا: توانایی تأمین جریان تا 1 آمپر، مناسب برای کاربردهایی با نیازهای توان متوسط.
-
محافظتهای داخلی: مجهز به محافظت در برابر اتصال کوتاه، اضافهبار حرارتی و نصب معکوس باتری، که آن را برای محیطهای سخت مانند خودروها ایدهآل میکند.
-
جریان آرام (Quiescent Current) پایین: با جریان آرام تنها 30 میلیآمپر در شرایط کاری با جریان خروجی 1 آمپر و اختلاف ولتاژ ورودی-خروجی 5 ولت، مصرف انرژی بهینهای دارد.
-
بستهبندی TO-220: طراحی مقاوم و استاندارد TO-220 با سه پین، امکان نصب آسان و انتقال حرارت مناسب را فراهم میکند.
-
مقاومت در برابر شرایط سخت: طراحی شده برای کاربردهای خودرویی، با توانایی تحمل ولتاژهای گذرای ورودی (تا 26 ولت) و خاموش شدن خودکار در شرایط اضافهولتاژ.
مزایا
-
عملکرد پایدار و قابل اعتماد: این رگولاتور با دقت بالا و پاسخ گذرای عالی، ولتاژ خروجی پایداری را حتی در شرایط نوسان ورودی ارائه میدهد.
-
مناسب برای محیطهای سخت: ویژگیهای محافظتی مانند مقاومت در برابر نصب معکوس باتری و خاموش شدن خودکار در برابر ولتاژهای گذرا، آن را برای کاربردهای خودرویی و صنعتی بسیار مناسب میکند.
-
راندمان انرژی: جریان آرام پایین و افت ولتاژ کم، این رگولاتور را به گزینهای کممصرف برای پروژههای حساس به توان تبدیل کرده است.
-
انعطافپذیری در طراحی: بستهبندی TO-220 امکان استفاده در طراحیهای مختلف و نصب آسان روی هیتسینک را فراهم میکند.
کاربردها
رگولاتور LM2940CT-5.0 به دلیل ویژگیهای برجستهاش در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد، از جمله:
-
سیستمهای خودرویی: تغذیه سنسورهای خارجی، ماژولهای کنترلی و سیستمهای الکترونیکی خودرو.
-
دستگاههای صنعتی: تأمین توان برای تجهیزات کنترلی، سنسورها و سیستمهای اتوماسیون.
-
الکترونیک مصرفی: استفاده در دستگاههای قابل حمل، سیستمهای صوتی و تصویری و سایر تجهیزات الکترونیکی.
-
پروژههای DIY و آموزشی: مناسب برای پروژههای دانشجویی و طراحیهای الکترونیکی که نیاز به ولتاژ ثابت 5 ولت دارند.
سوالات متداول (FAQ)
1. رگولاتور LM2940CT-5.0 برای چه نوع پروژههایی مناسب است؟
LM2940CT-5.0 برای پروژههایی که نیاز به ولتاژ خروجی ثابت 5 ولت با جریان تا 1 آمپر دارند، مناسب است. این شامل سیستمهای خودرویی، تجهیزات صنعتی، دستگاههای الکترونیکی مصرفی و پروژههای DIY میشود. همچنین، ویژگیهای محافظتی آن، این رگولاتور را برای محیطهای سخت و کاربردهایی که پایداری ولتاژ حیاتی است، ایدهآل میکند.
2. آیا LM2940CT-5.0 در برابر ولتاژهای ورودی بالا مقاوم است؟
بله، این رگولاتور برای تحمل ولتاژهای ورودی تا 26 ولت طراحی شده است و در برابر ولتاژهای گذرای ورودی (مانند شرایط load dump در خودروها) با خاموش شدن خودکار از مدار و بار محافظت میکند. همچنین، محافظت در برابر نصب معکوس باتری، ایمنی بیشتری را فراهم میکند.
3. چگونه میتوان LM2940CT-5.0 را در یک مدار نصب کرد؟
LM2940CT-5.0 در بستهبندی TO-220 عرضه میشود که نصب آن روی بردهای مدار چاپی یا هیتسینک را آسان میکند. برای عملکرد بهینه، باید خازنهای ورودی و خروجی مناسب (معمولاً 0.47 میکروفاراد برای ورودی و 22 میکروفاراد برای خروجی) طبق دیتاشیت استفاده شوند. همچنین، اطمینان حاصل کنید که هیتسینک مناسب برای دفع حرارت در جریانهای بالا استفاده شود.
