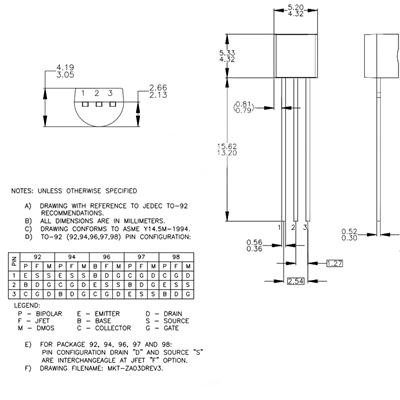

رگولاتور LM317 پکیج TO-92

رگولاتور ولتاژ LM317LZ یک رگولاتور خطی سه‌پایه با خروجی قابل تنظیم است که به دلیل انعطاف‌پذیری، قابلیت اطمینان و طراحی ساده، در بسیاری از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرد. این قطعه توسط شرکت‌های معتبری مانند STMicroelectronics، ON Semiconductor و Fairchild Semiconductor تولید می‌شود و توانایی تنظیم ولتاژ خروجی در بازه 1.2 تا 37 ولت با جریان حداکثر 100 میلی‌آمپر را داراست. این ویژگی‌ها، LM317LZ را به گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی با نیاز به ولتاژهای متغیر و جریان کم تبدیل کرده است.

LM317LZ با استفاده از تنها دو مقاومت خارجی، امکان تنظیم دقیق ولتاژ خروجی را فراهم می‌کند و به همین دلیل نیازی به استفاده از چندین رگولاتور ثابت ندارد. این قطعه در پکیج‌های TO-92 و SO-8 عرضه می‌شود که آن را برای طراحی‌های فشرده و کاربردهای مختلف مناسب می‌سازد. همچنین، این رگولاتور با ویژگی‌هایی مانند حفاظت در برابر اضافه‌بار حرارتی و جریان کوتاه، عملکرد ایمن و پایداری را تضمین می‌کند.

ویژگی‌های کلیدی LM317LZ

• بازه ولتاژ خروجی قابل تنظیم: از 1.2 ولت تا 37 ولت

• جریان خروجی: حداکثر 100 میلی‌آمپر

• افت ولتاژ پایین (Low Dropout): عملکرد بهینه در شرایط مختلف

• حفاظت داخلی: محافظت در برابر اتصال کوتاه و اضافه‌بار حرارتی

• پکیج‌های متنوع: موجود در پکیج‌های TO-92 و SO-8 برای انعطاف‌پذیری در طراحی

• مصرف جریان کوئیسنت پایین: مناسب برای کاربردهای کم‌مصرف

• کاربرد ساده: تنظیم ولتاژ با استفاده از یک تقسیم‌کننده مقاومتی

کاربردهای LM317LZ

LM317LZ به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از پروژه‌های الکترونیکی استفاده می‌شود:

1. منابع تغذیه آزمایشگاهی: تنظیم ولتاژهای مختلف برای تست و توسعه مدارها

2. شارژرهای باتری: تنظیم دقیق ولتاژ برای شارژ باتری‌های مختلف

3. کنترل روشنایی LED: تأمین ولتاژ پایدار برای روشنایی یکنواخت

4. دستگاه‌های قابل حمل: رگولاسیون ولتاژ در گجت‌های کم‌مصرف

5. سیستم‌های HVAC: تأمین ولتاژ پایدار برای کنترل دما

6. پروژه‌های DIY و آموزشی: مناسب برای طراحی‌های ساده و یادگیری مفاهیم رگولاسیون ولتاژ

مزایای استفاده از LM317LZ

• انعطاف‌پذیری بالا: قابلیت تنظیم ولتاژ خروجی برای کاربردهای متنوع

• طراحی ساده: نیاز به قطعات خارجی کم (دو مقاومت برای تنظیم ولتاژ)

• قابلیت اطمینان: عملکرد پایدار با محافظت‌های داخلی

• هزینه مقرون‌به‌صرفه: گزینه‌ای اقتصادی برای پروژه‌های کوچک و بزرگ

• سازگاری با خازن‌های سرامیکی: امکان استفاده از خازن‌های 1 میکروفاراد برای پایداری خروجی

نکات مهم در استفاده از LM317LZ

برای دستیابی به بهترین عملکرد از LM317LZ، رعایت نکات زیر ضروری است:

• مدیریت حرارتی: استفاده از هیت‌سینک در صورت کار در جریان‌های بالا یا دمای زیاد

• انتخاب مقاومت‌های دقیق: برای تنظیم دقیق ولتاژ خروجی، از مقاومت‌های با تلرانس پایین استفاده کنید

• خازن‌های بای‌پس: افزودن خازن‌های ورودی و خروجی (معمولاً 0.1 میکروفاراد و 1 میکروفاراد) برای کاهش نویز و بهبود پایداری

• محدودیت جریان: اطمینان حاصل کنید که جریان خروجی از 100 میلی‌آمپر تجاوز نکند

سوالات متداول (FAQ)

1. تفاوت LM317LZ با LM317 چیست؟

LM317LZ نسخه‌ای با جریان خروجی پایین‌تر (100 میلی‌آمپر) از LM317 است، در حالی که LM317 می‌تواند تا 1.5 آمپر جریان تأمین کند. LM317LZ برای کاربردهای کم‌مصرف و طراحی‌های فشرده مناسب‌تر است، در حالی که LM317 برای کاربردهای با جریان بالاتر استفاده می‌شود.

2. چگونه ولتاژ خروجی LM317LZ را تنظیم کنیم؟

ولتاژ خروجی LM317LZ با استفاده از دو مقاومت خارجی (R1 و R2) تنظیم می‌شود. فرمول ولتاژ خروجی به صورت زیر است:

Vout = 1.25 × (1 + R2/R1)

که در آن R1 معمولاً بین 120 تا 240 اهم و R2 بر اساس ولتاژ مورد نظر انتخاب می‌شود.

3. آیا LM317LZ برای شارژ باتری مناسب است؟

بله، LM317LZ برای شارژ باتری‌های با جریان کم (تا 100 میلی‌آمپر) مناسب است. با تنظیم دقیق ولتاژ خروجی، می‌توان آن را برای شارژ باتری‌های مختلف مانند لیتیوم-یون یا نیکل-کادمیوم استفاده کرد.

خرید LM317LZ

برای تهیه رگولاتور ولتاژ LM317LZ با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم از وب‌سایت E366.ir بازدید کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، محصولات اصلی و باکیفیت را با خدمات پس از فروش عالی ارائه می‌دهد. برای اطلاعات بیشتر و خرید، به آدرس E366.ir مراجعه کنید.
