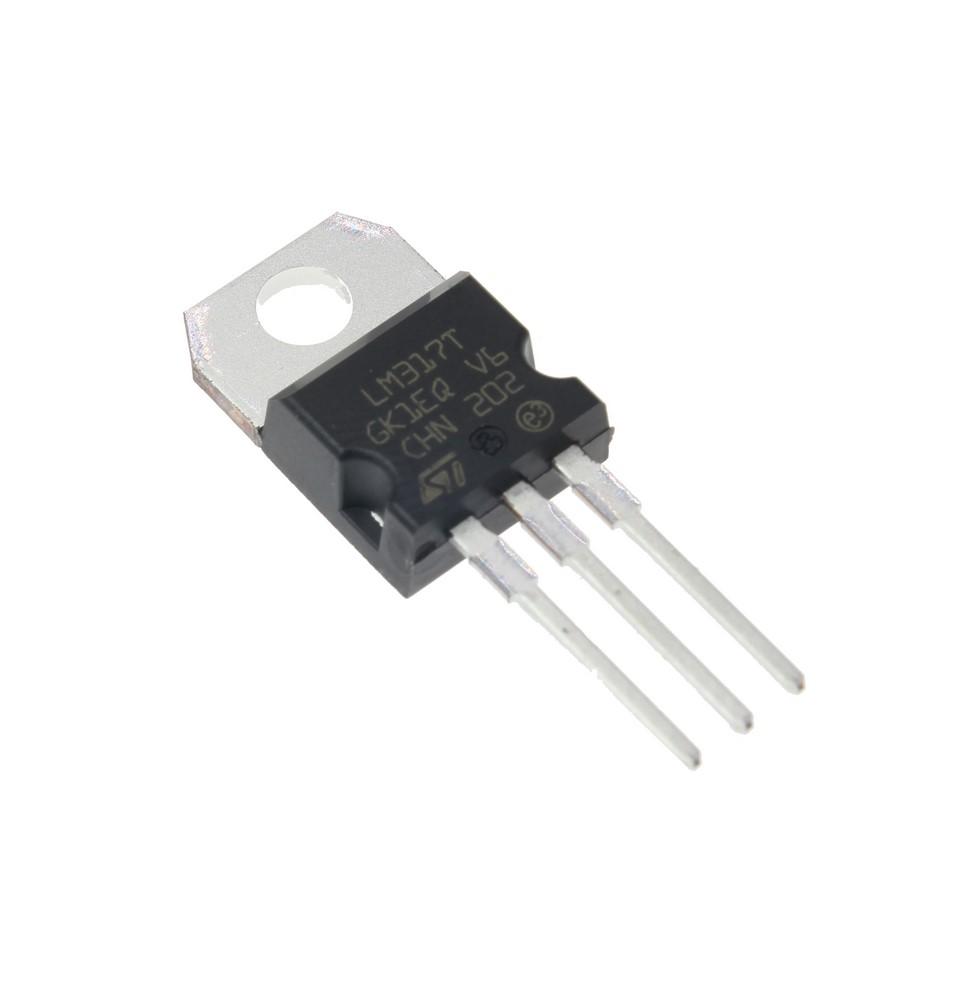

رگولاتور LM317T

LM317T یک رگولاتور ولتاژ خطی قابل تنظیم سه‌سر است که به دلیل انعطاف‌پذیری، پایداری و کارایی بالا در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد. این آی‌سی که توسط شرکت‌های معتبری مانند Texas Instruments و STMicroelectronics تولید می‌شود، به مهندسان و علاقه‌مندان به الکترونیک امکان می‌دهد تا ولتاژ خروجی را در محدوده 1.2 تا 37 ولت با دقت بالا تنظیم کنند. در این مقاله، به بررسی مشخصات فنی، ویژگی‌ها، کاربردها و نکات کلیدی مرتبط با LM317T می‌پردازیم.

مشخصات فنی LM317T

LM317T به دلیل طراحی ساده و عملکرد قابل اعتماد، یکی از محبوب‌ترین رگولاتورهای ولتاژ در بازار است. در ادامه، مشخصات کلیدی این آی‌سی آورده شده است:

• محدوده ولتاژ خروجی: 1.2 تا 37 ولت (قابل تنظیم با استفاده از مقاومت‌های خارجی)

• حداکثر جریان خروجی: 1.5 آمپر (در شرایط بهینه با مدیریت حرارتی مناسب)

• محدوده ولتاژ ورودی: تا 40 ولت

• افت ولتاژ (Dropout Voltage): حدود 2 ولت

• پایداری دمایی: بسیار بالا، با تغییرات ناچیز در ولتاژ خروجی در دماهای مختلف

• خطای خطی و بار: کمتر از 0.5٪، که دقت بالایی را در تنظیم ولتاژ تضمین می‌کند

• بسته‌بندی: TO-220 (مناسب برای دفع حرارت) و سایر بسته‌بندی‌ها مانند TO-3 و SOT-223

• حفاظت داخلی: مجهز به حفاظت در برابر اضافه‌بار، اتصال کوتاه و دمای بیش از حد

این مشخصات، LM317T را به گزینه‌ای ایده‌آل برای کاربردهای متنوع از جمله منابع تغذیه، شارژرهای باتری و سیستم‌های مدیریت توان تبدیل کرده است.

ویژگی‌ها و مزایا

LM317T به دلیل ویژگی‌های برجسته‌اش در پروژه‌های حرفه‌ای و آماتوری مورد توجه قرار گرفته است:

1. انعطاف‌پذیری در تنظیم ولتاژ: با استفاده از دو مقاومت خارجی، می‌توان ولتاژ خروجی را به راحتی تنظیم کرد، که این ویژگی آن را برای پروژه‌های سفارشی بسیار مناسب می‌کند.

2. پایداری و قابلیت اطمینان: این رگولاتور با پایداری دمایی و خطی عالی، عملکردی قابل اعتماد در شرایط مختلف محیطی ارائه می‌دهد.

3. کاربردهای گسترده: از منبع تغذیه آزمایشگاهی گرفته تا درایور LED و شارژر باتری، LM317T در بسیاری از مدارها کاربرد دارد.

4. مدیریت حرارتی: بسته‌بندی TO-220 امکان اتصال به هیت‌سینک را فراهم می‌کند، که برای مدیریت حرارت در جریان‌های بالا بسیار مهم است.

5. هزینه مقرون‌به‌صرفه: با توجه به عملکرد و انعطاف‌پذیری، LM317T گزینه‌ای اقتصادی برای پروژه‌های مختلف است.

کاربردهای LM317T

LM317T در طیف گسترده‌ای از کاربردها استفاده می‌شود که برخی از مهم‌ترین آن‌ها عبارتند از:

• منابع تغذیه قابل تنظیم: برای تأمین ولتاژ پایدار در آزمایشگاه‌ها و پروژه‌های تحقیقاتی.

• شارژر باتری: مناسب برای شارژ باتری‌های مختلف با تنظیم دقیق ولتاژ و جریان.

• درایور LED: به عنوان رگولاتور جریان ثابت برای تأمین روشنایی یکنواخت در سیستم‌های روشنایی.

• منبع ولتاژ مرجع: ارائه ولتاژ مرجع پایدار برای ابزارهای اندازه‌گیری دقیق و مبدل‌های آنالوگ به دیجیتال.

• سیستم‌های اتوماسیون صنعتی: تأمین ولتاژ ثابت برای حسگرها و میکروکنترلرها در محیط‌های صنعتی.

نکات مهم در استفاده از LM317T

برای استفاده بهینه از LM317T، رعایت نکات زیر ضروری است:

1. مدیریت حرارتی: برای جریان‌های خروجی بالا، استفاده از هیت‌سینک مناسب برای جلوگیری از افزایش بیش از حد دما توصیه می‌شود.

2. انتخاب مقاومت‌ها: مقاومت‌های متصل به پین تنظیم (ADJUST) باید با دقت انتخاب شوند تا ولتاژ خروجی مورد نظر به دست آید. فرمول محاسبه ولتاژ خروجی به صورت زیر است: [ V_{out} = 1.25 \times \left(1 + \frac{R2}{R1}\right) ] که در آن (R1) و (R2) مقاومت‌های متصل به پین‌های تنظیم و خروجی هستند.

3. خازن‌های فیلتر: استفاده از خازن‌های 0.1 تا 1 میکروفاراد در ورودی و خروجی برای بهبود پاسخ گذرا و کاهش نویز توصیه می‌شود.

4. محدودیت‌های ولتاژ ورودی: اختلاف ولتاژ بین ورودی و خروجی نباید از 40 ولت تجاوز کند تا از آسیب به آی‌سی جلوگیری شود.

سوالات متداول (FAQ)

1. LM317T برای چه نوع پروژه‌هایی مناسب است؟

LM317T برای پروژه‌هایی که نیاز به تنظیم دقیق ولتاژ یا جریان دارند، مانند منابع تغذیه قابل تنظیم، شارژرهای باتری، و درایورهای LED، بسیار مناسب است. این رگولاتور به دلیل انعطاف‌پذیری و پایداری بالا، در کاربردهای حرفه‌ای و آماتوری به کار می‌رود.

2. تفاوت LM317 و LM317T چیست؟

LM317T نسخه‌ای از LM317 است که در بسته‌بندی TO-220 عرضه می‌شود و توانایی تحمل جریان بالاتر (تا 1.5 آمپر) و مدیریت حرارتی بهتر را دارد. LM317 استاندارد معمولاً جریان کمتری (حدود 1 آمپر) ارائه می‌دهد و در بسته‌بندی‌های متنوع‌تری موجود است.

3. آیا LM317T برای کاربردهای صنعتی مناسب است؟

بله، LM317T به دلیل پایداری دمایی، حفاظت‌های داخلی و توانایی تأمین جریان تا 1.5 آمپر، در سیستم‌های صنعتی مانند اتوماسیون، حسگرها و منابع تغذیه دقیق کاربرد دارد، به شرطی که مدیریت حرارتی مناسب انجام شود.

نتیجه‌گیری

LM317T یک رگولاتور ولتاژ خطی قابل اعتماد و انعطاف‌پذیر است که به دلیل ویژگی‌های برجسته‌اش در پروژه‌های الکترونیکی متنوع مورد استفاده قرار می‌گیرد. با مشخصات فنی قوی، کاربردهای گسترده و هزینه مقرون‌به‌صرفه، این آی‌سی انتخابی ایده‌آل برای مهندسان و علاقه‌مندان به الکترونیک است. برای خرید LM317T با کیفیت بالا و خدمات مطمئن، پیشنهاد می‌کنیم از وب‌سایت E366.ir بازدید کنید و این محصول را با اطمینان تهیه کنید.
