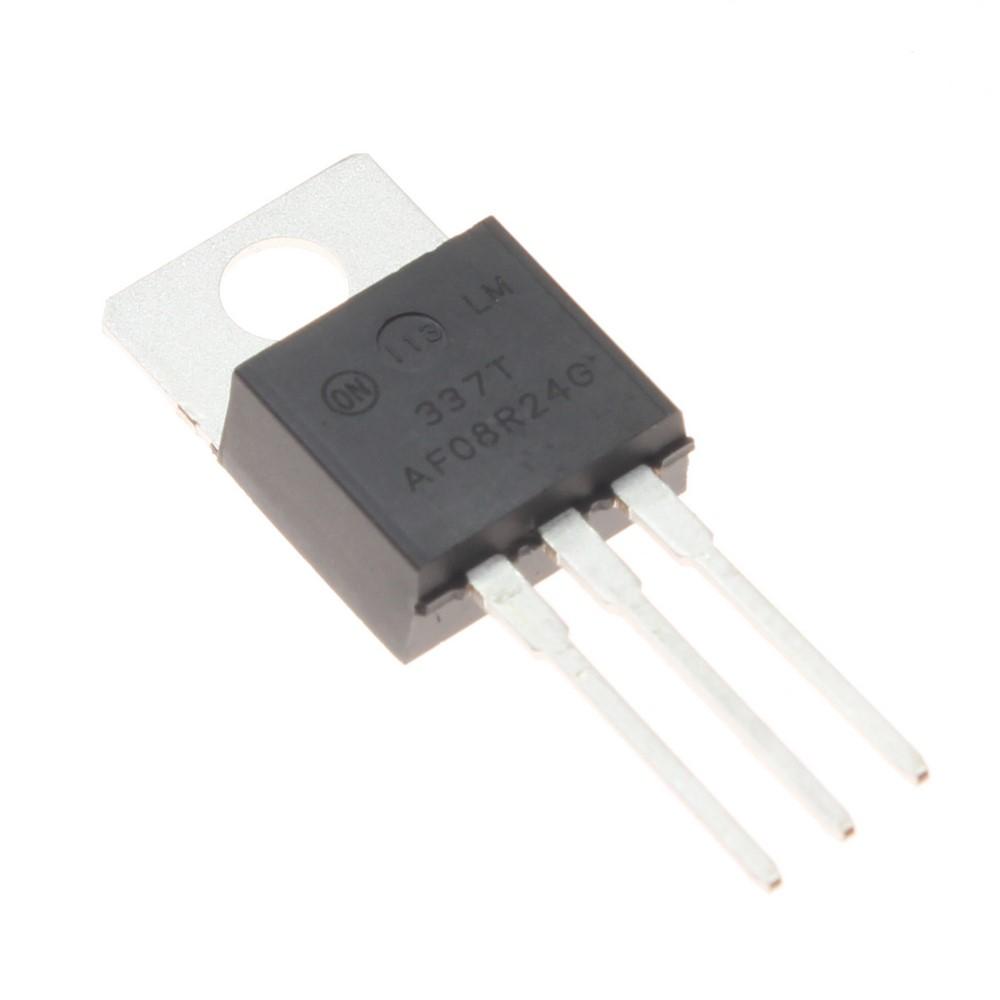

LM337T یک رگولاتور ولتاژ منفی قابل تنظیم سه‌سر (3-Terminal Adjustable Negative Voltage Regulator) است که به دلیل عملکرد قابل اعتماد، طراحی ساده و انعطاف‌پذیری بالا، یکی از محبوب‌ترین قطعات در طراحی مدارات الکترونیکی محسوب می‌شود. این رگولاتور با قابلیت تنظیم ولتاژ خروجی در محدوده -1.2 تا -37 ولت و ارائه جریان خروجی تا 1.5 آمپر، برای کاربردهای متنوعی در پروژه‌های الکترونیکی مناسب است.

مشخصات کلیدی LM337T

• محدوده ولتاژ خروجی: قابل تنظیم از -1.2 ولت تا -37 ولت

• جریان خروجی: تا 1.5 آمپر

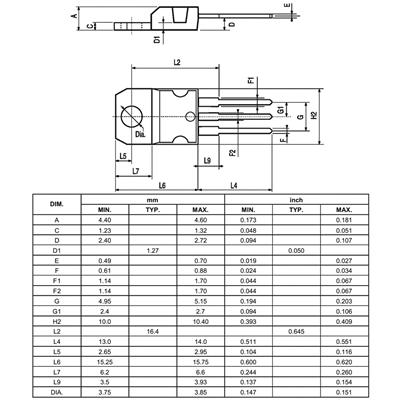

• بسته‌بندی: TO-220 (مناسب برای نصب آسان و دفع حرارت)

• محافظت‌های داخلی:

  • محافظت در برابر اضافه‌بار حرارتی (Thermal Overload Protection)

  • محافظت در برابر اتصال کوتاه (Short Circuit Current Limiting)

  • جبران‌سازی منطقه امن ترانزیستور خروجی (Safe-Area Compensation)

• نیاز به قطعات خارجی: تنها دو مقاومت خارجی برای تنظیم ولتاژ خروجی

• ریپل رجیکشن: 77 دسی‌بل (عملکرد عالی در حذف نویز)

• محدوده ولتاژ ورودی: از -3 تا -40 ولت

• دمای کاری: از 0 تا 125 درجه سانتی‌گراد (برای مدل‌های استاندارد)

ویژگی‌های برجسته

LM337T به دلیل طراحی ساده و کارآمد، گزینه‌ای ایده‌آل برای مهندسان و طراحان مدارات است. این رگولاتور با نیاز به حداقل قطعات خارجی (دو مقاومت برای تنظیم ولتاژ و یک خازن برای پایداری فرکانسی)، امکان پیاده‌سازی سریع و اقتصادی را فراهم می‌کند. همچنین، ویژگی‌هایی مانند محافظت در برابر اضافه‌بار و اتصال کوتاه، آن را به یک قطعه مقاوم و قابل اعتماد تبدیل کرده است.

کاربردها

LM337T به دلیل انعطاف‌پذیری در تنظیم ولتاژ و جریان، در طیف گسترده‌ای از پروژه‌های الکترونیکی استفاده می‌شود:

• منابع تغذیه قابل تنظیم: ایده‌آل برای ساخت پاورساپلای‌های آزمایشگاهی با ولتاژ منفی.

• رگولاسیون محلی روی برد: مناسب برای تنظیم ولتاژ در مدارات الکترونیکی روی برد.

• رگولاتور جریان دقیق: با اتصال یک مقاومت ثابت بین پین‌های تنظیم و خروجی، می‌توان از آن به‌عنوان رگولاتور جریان استفاده کرد.

• مدارات دوقطبی: مکمل عالی برای رگولاتور مثبت LM317 در طراحی منابع تغذیه دوقطبی.

• کاربردهای صوتی: استفاده در تجهیزات صوتی برای تأمین ولتاژ منفی پایدار.

• پروتوتایپ‌سازی: جایگزین رگولاتورهای ولتاژ ثابت در پروژه‌های آزمایشی.

نحوه عملکرد

LM337T با استفاده از یک مدار پتانسیل‌تقسیم‌کننده (شامل دو مقاومت) در پین تنظیم (Adjust)، امکان تنظیم دقیق ولتاژ خروجی را فراهم می‌کند. فرمول محاسبه ولتاژ خروجی به صورت زیر است:

Vout = -1.25V * (1 + R2/R1)

که در آن:

• R1: مقاومت بین پین تنظیم و خروجی

• R2: مقاومت بین پین تنظیم و زمین

برای پایداری مدار، توصیه می‌شود از یک خازن خروجی (1µF تانتالیوم یا 10µF الکترولیتی) استفاده شود. همچنین، در صورتی که رگولاتور بیش از 10 سانتی‌متر از خازن‌های فیلتر ورودی دور باشد، افزودن یک خازن ورودی (1µF تانتالیوم یا 10µF الکترولیتی) ضروری است.

مزایای استفاده از LM337T

• انعطاف‌پذیری: قابلیت تنظیم ولتاژ خروجی برای کاربردهای مختلف.

• دوام بالا: محافظت‌های داخلی، خطر آسیب به قطعه را کاهش می‌دهد.

• نصب آسان: بسته‌بندی TO-220 امکان نصب ساده و استفاده از هیت‌سینک را فراهم می‌کند.

• هزینه اقتصادی: با توجه به عملکرد و قابلیت‌ها، قیمت مناسبی دارد.

نکات مهم در طراحی

• اتلاف توان: اتلاف توان رگولاتور با فرمول P = (Vin - Vout) * Iout محاسبه می‌شود. برای مثال، اگر ورودی -15 ولت، خروجی -10 ولت و جریان 1 آمپر باشد، اتلاف توان برابر با 5 وات خواهد بود که نیازمند هیت‌سینک است.

• جریان حداقل: برای تنظیم کامل، جریان بار حداقل 10 میلی‌آمپر توصیه می‌شود.

• خنک‌سازی: برای جریان‌های بالا یا اختلاف ولتاژ زیاد، استفاده از هیت‌سینک الزامی است.

پرسش‌های متداول (FAQ)

1. LM337T چه تفاوتی با LM317 دارد؟

LM337T رگولاتور ولتاژ منفی قابل تنظیم است، در حالی که LM317 برای ولتاژهای مثبت استفاده می‌شود. این دو مکمل یکدیگر هستند و اغلب در منابع تغذیه دوقطبی استفاده می‌شوند.

2. آیا برای استفاده از LM337T نیاز به خازن است؟

بله، برای پایداری مدار، استفاده از یک خازن خروجی (1µF تانتالیوم یا 10µF الکترولیتی) ضروری است. همچنین، اگر رگولاتور دور از خازن‌های فیلتر ورودی باشد، خازن ورودی توصیه می‌شود.

3. حداکثر جریان خروجی LM337T چقدر است؟

LM337T می‌تواند تا 1.5 آمپر جریان خروجی ارائه دهد، اما برای جریان‌های بالا، استفاده از هیت‌سینک برای مدیریت اتلاف حرارتی ضروری است.
