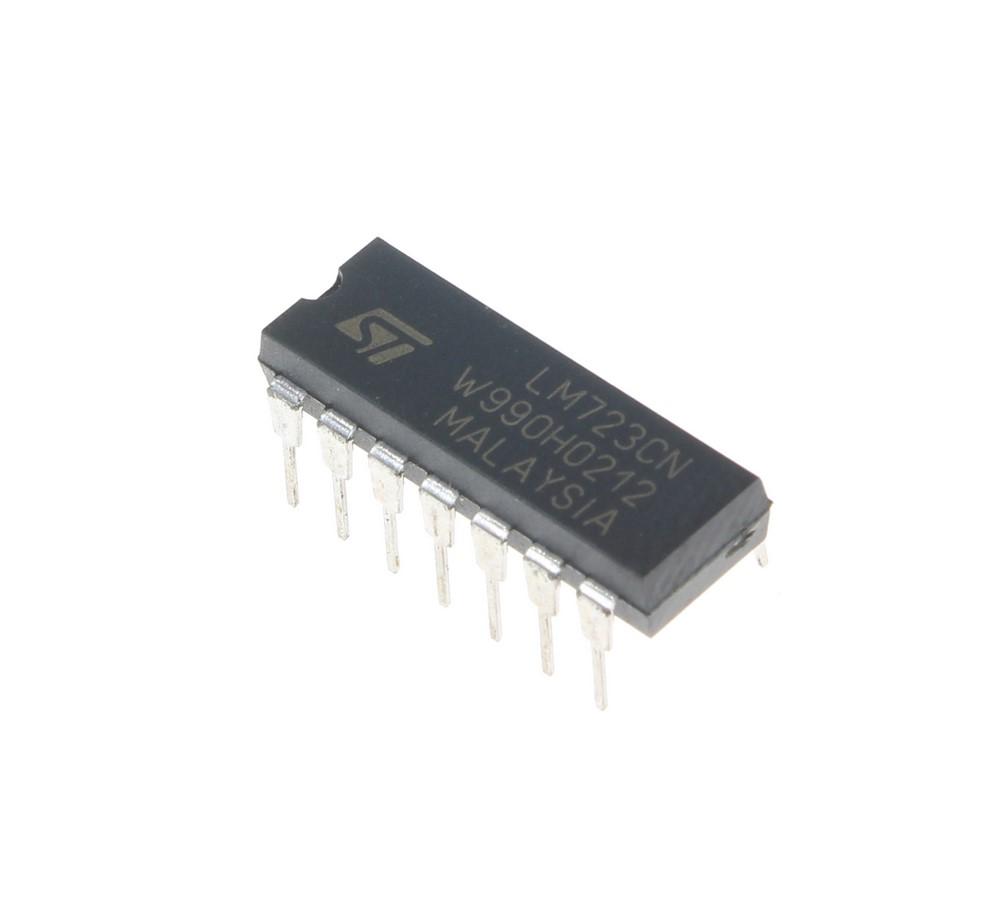

نام قطعه: رگولاتور LM723CN
نام کارخانهای: LM723CN
دقت 0.6 درصد
منفی یا مثبت Positive قطب
جریان خروجی 150 میلی آمپر
تعداد خروجی 1 خروجی
نوع خروجی Adjustable
ولتاژ خروجی 37 ولت
ولتاژ خروجی 2 ولت
کمترین ولتاژ ورودی 9.5 ولت
بیشترین ولتاژ ورودی 40 ولت
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
تعداد در بسته: 25 عدد
برند: STMicroelectronics

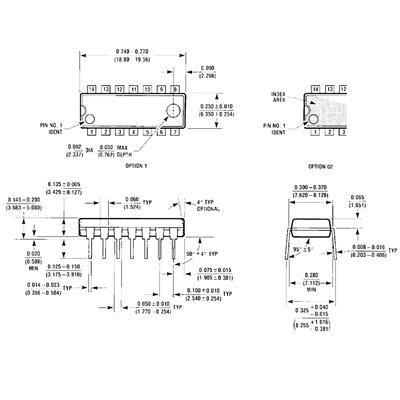

پکیج: DIP-14
بستهبندی: Tube
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتور خطی متغیر مثبت2-37ولت150میلی آمپر Positive Voltage Regulators , Adjustable , Output Voltage : 2V - 37V , Output Cuurent : 150mA , Input Voltage : 40V
Tolerance 0.6 %
Polarity Positive Type
Output Current 150 mA
Number of Output 1 Output
Output Type Adjustable
Output Voltage (Max) 37 V
Output Voltage (Min) 2 V
Input Voltage MIN 9.5 V
Input Voltage MAX 40 V
Mounting Style Through Hole
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +70 C°
Brand STMicroelectronics
Package DIP-14
بازه ولتاژ خروجی قابل تنظیم: 2 تا 37 ولت، مناسب برای طیف وسیعی از کاربردها.
جریان خروجی: تا 150 میلیآمپر بدون نیاز به ترانزیستور خارجی.
محافظت داخلی در برابر جریان اضافی: قابلیت تنظیم محدودیت جریان برای افزایش ایمنی مدار.
پکیج 14 پین DIP: طراحی مقاوم و مناسب برای نصب آسان در بردهای الکترونیکی.
دقت بالا: ارائه ولتاژ پایدار با حداقل نویز و ریپل.
انعطافپذیری در طراحی: امکان استفاده از ترانزیستورهای NPN یا PNP خارجی برای افزایش جریان خروجی.
کاربرد گسترده: مناسب برای منابع تغذیه قابل تنظیم، رگولاتورهای خطی و مدارات صنعتی.
LM723CN به دلیل ویژگیهای منحصربهفرد خود در پروژههای مختلف الکترونیکی کاربرد دارد:
منابع تغذیه قابل تنظیم: برای آزمایشگاهها و کارگاههای الکترونیک.
شارژرهای باتری: کنترل دقیق ولتاژ و جریان برای شارژ ایمن.
سیستمهای صنعتی: استفاده در مدارات کنترل و تنظیم ولتاژ.
پروژههای تحقیقاتی: مناسب برای طراحیهای پروتوتایپ و آزمایشهای دقیق.
ولتاژ ورودی: 9.5 تا 40 ولت
ولتاژ خروجی: 2 تا 37 ولت (قابل تنظیم)
جریان خروجی: تا 150 میلیآمپر (بدون ترانزیستور خارجی)
نوع پکیج: PDIP-14
دمای کاری: 0 تا 70 درجه سانتیگراد
مصرف جریان در حالت بیباری (Quiescent Current): پایین، برای بهینهسازی مصرف انرژی
استانداردهای صنعتی: مطابق با استانداردهای RoHS و ECCN (EAR99)
انعطافپذیری بالا: قابلیت تنظیم ولتاژ و جریان خروجی متناسب با نیاز پروژه.
دوام و پایداری: طراحی شده برای عملکرد طولانیمدت در شرایط مختلف.
هزینه مقرونبهصرفه: با توجه به کارایی، قیمتی اقتصادی برای پروژههای حرفهای و آماتوری.
پشتیبانی از افزونههای خارجی: امکان افزایش جریان خروجی با استفاده از ترانزیستورهای خارجی.
برای جریانهای بالاتر از 150 میلیآمپر، استفاده از ترانزیستور خارجی (NPN یا PNP) ضروری است.
برای بهینهسازی عملکرد، از خازنهای مناسب در ورودی و خروجی استفاده کنید.
دیتاشیت محصول را از منابع معتبر مانند وبسایت STMicroelectronics بررسی کنید تا از تنظیمات دقیق مدار اطمینان حاصل شود.
LM723CN برای پروژههایی که نیاز به رگولاسیون ولتاژ دقیق و قابل تنظیم دارند، مانند منابع تغذیه آزمایشگاهی، شارژرهای باتری و مدارات کنترل صنعتی، ایدهآل است. این آیسی به دلیل انعطافپذیری و محافظت داخلی، انتخابی عالی برای کاربردهای حرفهای و آماتوری است.
اگرچه برخی منابع اعلام کردهاند که این محصول توسط STMicroelectronics منسوخ شده است، اما همچنان در بازارهای قطعات الکترونیکی و از طریق توزیعکنندگان معتبر مانند E366.ir قابل تهیه است.
برای افزایش جریان خروجی بیش از 150 میلیآمپر، میتوانید از یک ترانزیستور خارجی (NPN یا PNP) استفاده کنید. این امکان در دیتاشیت محصول توضیح داده شده و به شما اجازه میدهد جریان را تا حد نیاز افزایش دهید.
