رگولاتور ولتاژ LM2576T-ADJ از شرکت HTC Korea (TAEJIN Technology) یک مدار مجتمع (IC) پیشرفته و کارآمد برای طراحی رگولاتورهای سوئیچینگ کاهنده (Buck Converter) است. این محصول به دلیل عملکرد قابل اعتماد، طراحی ساده و راندمان بالا، انتخابی ایده‌آل برای مهندسان و طراحان سیستم‌های الکترونیکی است که به دنبال راه‌حلی مقرون‌به‌صرفه برای مدیریت ولتاژ هستند.

ویژگی‌های کلیدی LM2576T-ADJ

خروجی قابل تنظیم: این رگولاتور امکان تنظیم ولتاژ خروجی از 1.23 ولت تا 37 ولت را با دقت ±4% فراهم می‌کند، که آن را برای کاربردهای متنوع مناسب می‌سازد.
جریان خروجی بالا: توانایی ارائه جریان خروجی تا 3 آمپر با تنظیم عالی خط و بار.
محدوده ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی از 8 ولت تا 40 ولت (تا 45 ولت در برخی مدل‌ها)، مناسب برای منابع تغذیه مختلف.
فرکانس سوئیچینگ ثابت: مجهز به اسیلاتور داخلی با فرکانس ثابت 52 کیلوهرتز، که طراحی فیلترها و انتخاب قطعات را ساده می‌کند.
راندمان بالا: به لطف طراحی سوئیچینگ، این رگولاتور در مقایسه با رگولاتورهای خطی سنتی، اتلاف توان کمتری دارد و در بسیاری از موارد نیازی به هیت‌سینک بزرگ ندارد.
قابلیت خاموشی (Shutdown): دارای ویژگی خاموشی TTL برای کاهش مصرف توان در حالت آماده‌به‌کار (Low Power Standby Mode).
حفاظت‌های داخلی: مجهز به حفاظت در برابر اضافه‌حرارت (Thermal Shutdown) و محدودیت جریان (Current Limit Protection) برای افزایش ایمنی و طول عمر مدار.
طراحی ساده: نیاز به تنها 4 قطعه خارجی برای عملکرد کامل، که هزینه و پیچیدگی طراحی را کاهش می‌دهد.

کاربردهای LM2576T-ADJ

این رگولاتور در پروژه‌های مختلف الکترونیکی کاربرد گسترده‌ای دارد، از جمله:

رگولاتور کاهنده با راندمان بالا: برای تغذیه مدارهای دیجیتال، میکروکنترلرها و سنسورها.
پیش‌رگولاتور برای رگولاتورهای خطی: بهبود راندمان سیستم‌های تغذیه.
مبدل‌های مثبت به منفی (Buck-Boost): برای طراحی منابع تغذیه انعطاف‌پذیر.
شارژرهای باتری: تأمین ولتاژ و جریان پایدار برای شارژ باتری‌ها.
کاربردهای صنعتی و خودرو: به دلیل تحمل دمای کاری گسترده (-40 تا +125 درجه سانتی‌گراد).

مشخصات فنی

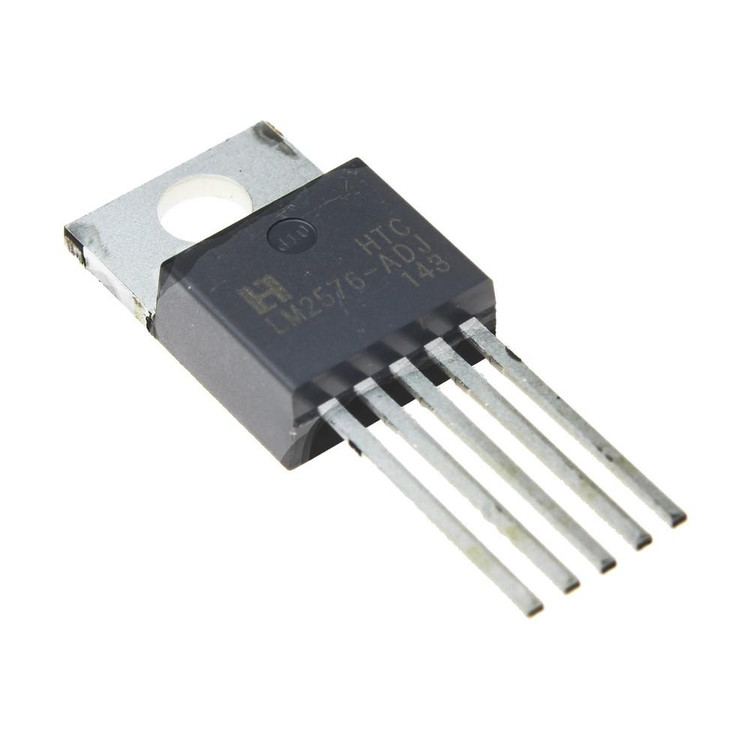

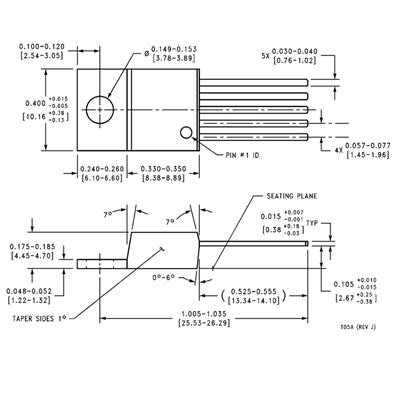

نوع بسته‌بندی: TO-220-5 (THT)
ولتاژ ورودی: 8 تا 40 ولت (تا 45 ولت در برخی مدل‌ها)
ولتاژ خروجی: 1.23 تا 37 ولت (قابل تنظیم)
جریان خروجی: تا 3 آمپر
فرکانس سوئیچینگ: 52 کیلوهرتز
دمای کاری: -40 تا +125 درجه سانتی‌گراد
حساسیت به رطوبت: سطح 3 (Moisture Sensitivity Level 3)

چرا LM2576T-ADJ HTC؟

رگولاتور LM2576T-ADJ از HTC Korea به دلیل ترکیب بی‌نظیر سادگی، کارایی و قابلیت اطمینان، گزینه‌ای برجسته در میان رگولاتورهای سوئیچینگ است. این محصول با کاهش تعداد قطعات مورد نیاز و ارائه عملکرد پایدار، زمان و هزینه طراحی را به حداقل می‌رساند. همچنین، سازگاری با سلف‌های استاندارد موجود در بازار، آن را به انتخابی ایده‌آل برای پروژه‌های حرفه‌ای و آماتوری تبدیل کرده است.

سوالات متداول (FAQ)

1. رگولاتور LM2576T-ADJ برای چه نوع پروژه‌هایی مناسب است؟

این رگولاتور برای پروژه‌هایی که نیاز به تبدیل ولتاژ ورودی بالا (تا 40 ولت) به ولتاژ خروجی پایین‌تر با جریان بالا (تا 3 آمپر) دارند، ایده‌آل است. کاربردهای رایج شامل منابع تغذیه برای میکروکنترلرها، شارژرهای باتری، و سیستم‌های صنعتی است.

2. آیا برای استفاده از LM2576T-ADJ نیاز به هیت‌سینک است؟

بستگی به کاربرد و توان مصرفی دارد. به دلیل راندمان بالای این رگولاتور، در بسیاری از موارد نیازی به هیت‌سینک نیست یا می‌توان از هیت‌سینک‌های کوچک استفاده کرد. با این حال، برای جریان‌های بالا یا ولتاژهای ورودی زیاد، استفاده از هیت‌سینک توصیه می‌شود.

3. چگونه می‌توان ولتاژ خروجی LM2576T-ADJ را تنظیم کرد؟

ولتاژ خروجی با استفاده از دو مقاومت خارجی در مدار فیدبک تنظیم می‌شود. با انتخاب مقادیر مناسب برای این مقاومت‌ها، می‌توانید ولتاژ خروجی دلخواه بین 1.23 تا 37 ولت را تنظیم کنید. برای جزئیات بیشتر، به دیتاشیت محصول مراجعه کنید.
