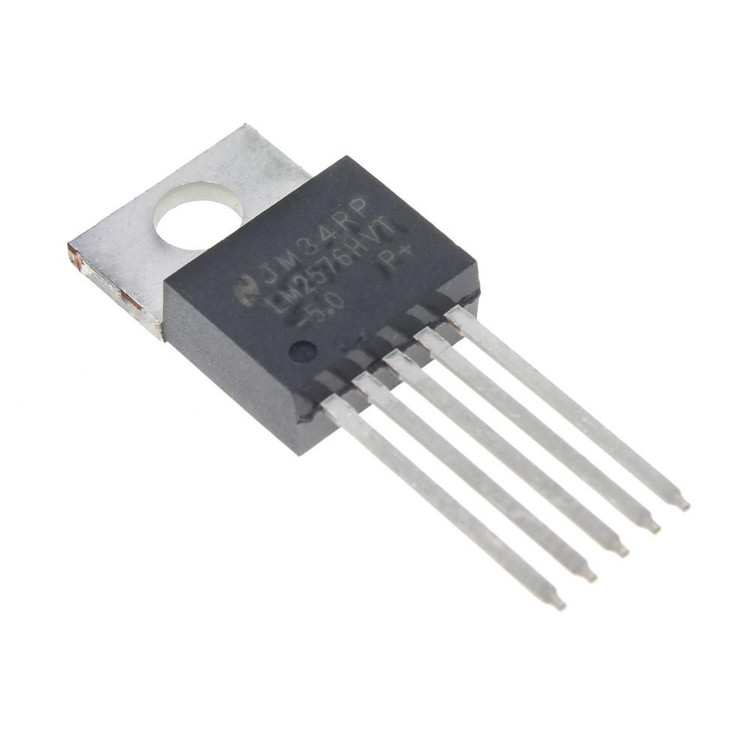

رگولاتور LM2576HVT 5.0
نام قطعه:رگولاتور LM2576HVT-5.0
نام کارخانهای: LM2576HVT-5.0
جریان خروجی 3 آمپر
تعداد خروجی 1 خروجی
کارکرد Inverting, Step-Down
ولتاژ خروجی 5.100 ولت
ولتاژ خروجی 5 ولت
ولتاژ خروجی 4.900 ولت
کمترین ولتاژ ورودی 4 ولت
بیشترین ولتاژ ورودی 60 ولت
توپولوژی Buck
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: National Semiconductor

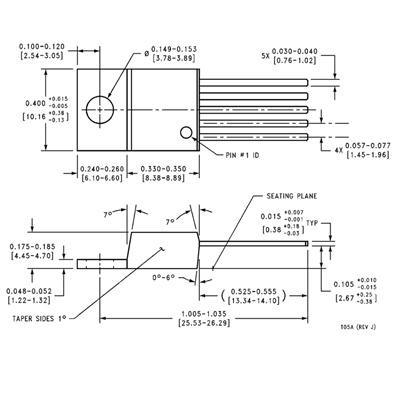

پکیج: TO-220-5
نوع قطعه: کپی
بستهبندی: Tube
عنوان گروه: Switching Voltage Regulators
توضیحات: STEPDOWN-FIXED 3A,5V Simple Switcher 3A Step-Down Voltage Regulator; Output Voltage Range 1.23V to 57V,Adjustable Output 5V
Output Current 3 A
Number of Output 1 Output
Function Inverting, Step-Down
Output Voltage (Max) 5.100 V
Output Voltage (Min) 5 V
Output Voltage (Min) 4.900 V
Input Voltage MIN 4 V
Input Voltage MAX 60 V
Topology Buck
Mounting Style Through Hole
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand National Semiconductor
Package TO-220-5
رگولاتور ولتاژ LM2576HVT-5.0 از شرکت Texas Instruments یک رگولاتور سوئیچینگ کاهنده (Buck) با کارایی بالا است که برای تبدیل ولتاژ ورودی بالا به خروجی ثابت 5 ولت با جریان حداکثر 3 آمپر طراحی شده است. این آیسی به دلیل راندمان بالا (تا 77 درصد)، طراحی ساده و قابلیت اطمینان در شرایط سخت، یکی از محبوبترین گزینهها برای کاربردهای صنعتی، خودروسازی و الکترونیک مصرفی است. با توانایی کار در محدوده ولتاژ ورودی 4 تا 60 ولت، این رگولاتور انتخابی ایدهآل برای پروژههایی است که نیاز به پایداری ولتاژ در شرایط متنوع دارند.
ویژگیهای کلیدی
-
ولتاژ خروجی ثابت: 5 ولت با تحمل ±4% در شرایط مختلف بار و ورودی.
-
جریان خروجی بالا: توانایی ارائه جریان تا 3 آمپر.
-
محدوده ولتاژ ورودی گسترده: 4 تا 60 ولت، مناسب برای کاربردهای با ولتاژ بالا.
-
راندمان بالا: تا 77 درصد، که نیاز به هیتسینک بزرگ را کاهش میدهد و در برخی موارد حتی نیازی به هیتسینک نیست.
-
حفاظتهای داخلی: شامل محدودسازی جریان چرخه به چرخه و خاموشی حرارتی برای محافظت در برابر خطا.
-
فرکانس سوئیچینگ: 52 کیلوهرتز (با تلرانس ±10%)، که طراحی فیلترهای خارجی را ساده میکند.
-
حالت خاموشی: جریان آمادهبهکار تنها 50 میکروآمپر در حالت خاموشی.
-
بستهبندی: TO-220-5 با امکان نصب آسان و مدیریت حرارتی بهینه.
کاربردها
LM2576HVT-5.0 به دلیل ویژگیهای برجستهاش در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد:
-
منابع تغذیه سوئیچینگ: برای دستگاههای الکترونیکی با نیاز به ولتاژ پایدار 5 ولت.
-
سیستمهای خودروسازی: تأمین توان برای سیستمهای کنترلی و حسگرها.
-
الکترونیک مصرفی: مانند شارژرها، دستگاههای قابل حمل و سیستمهای صوتی.
-
اتوماسیون صنعتی: برای تغذیه میکروکنترلرها، حسگرها و ماژولهای کنترلی.
-
انرژیهای تجدیدپذیر: در اینورترهای خورشیدی و توربینهای بادی برای مدیریت توان.
مزایا
-
طراحی ساده: استفاده از تعداد کمی قطعات خارجی، که طراحی و تولید را آسان میکند.
-
هزینه بهینه: جایگزینی کارآمد برای رگولاتورهای خطی سنتی با کاهش اتلاف حرارتی.
-
قابلیت اطمینان بالا: حفاظتهای داخلی و طراحی مقاوم، عملکرد پایدار را در شرایط سخت تضمین میکند.
-
انعطافپذیری: سازگاری با انواع القاگرهای استاندارد موجود در بازار.
مشخصات فنی
|
مشخصه |
مقدار |
|---|---|
|
ولتاژ ورودی |
4 تا 60 ولت |
|
ولتاژ خروجی |
5 ولت (ثابت) |
|
جریان خروجی |
تا 3 آمپر |
|
راندمان |
77% (معمولی) |
|
فرکانس سوئیچینگ |
52 کیلوهرتز |
|
دمای کاری |
-40 تا +125 درجه سانتیگراد |
|
بستهبندی |
TO-220-5 |
|
جریان حالت آمادهبهکار |
50 میکروآمپر (معمولی) |
چرا LM2576HVT-5.0؟
این رگولاتور با ترکیب راندمان بالا، طراحی ساده و قابلیت اطمینان، گزینهای ایدهآل برای مهندسان و طراحانی است که به دنبال راهحلی مقرونبهصرفه و کارآمد برای مدیریت توان هستند. توانایی کار در دماهای بالا و پایین (-40 تا +125 درجه سانتیگراد) و همچنین حفاظتهای داخلی، آن را برای پروژههای حرفهای و صنعتی مناسب میسازد.
سوالات متداول (FAQ)
1. آیا LM2576HVT-5.0 برای کاربردهای خودروسازی مناسب است؟
بله، این رگولاتور با محدوده ولتاژ ورودی گسترده (4 تا 60 ولت) و دمای کاری بالا (-40 تا +125 درجه سانتیگراد) برای کاربردهای خودروسازی، از جمله تغذیه حسگرها و سیستمهای کنترلی، بسیار مناسب است.
2. آیا برای استفاده از LM2576HVT-5.0 نیاز به هیتسینک است؟
در کاربردهای با جریان پایین یا متوسط، ممکن است نیازی به هیتسینک نباشد، اما در بارهای نزدیک به 3 آمپر، استفاده از هیتسینک توصیه میشود تا از افزایش دما جلوگیری شود.
3. تفاوت LM2576HVT-5.0 با نسخههای دیگر مانند LM2576HVT-ADJ چیست؟
LM2576HVT-5.0 دارای ولتاژ خروجی ثابت 5 ولت است، در حالی که نسخه ADJ امکان تنظیم ولتاژ خروجی را با استفاده از مقاومتهای خارجی فراهم میکند. انتخاب بین این دو بستگی به نیاز پروژه شما دارد.
خرید LM2576HVT-5.0
برای تهیه این رگولاتور با کیفیت بالا و تضمین اصالت کالا، پیشنهاد میکنیم از وبسایت E366.ir خرید کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبری را با قیمت مناسب و خدمات پشتیبانی عالی ارائه میدهد.
