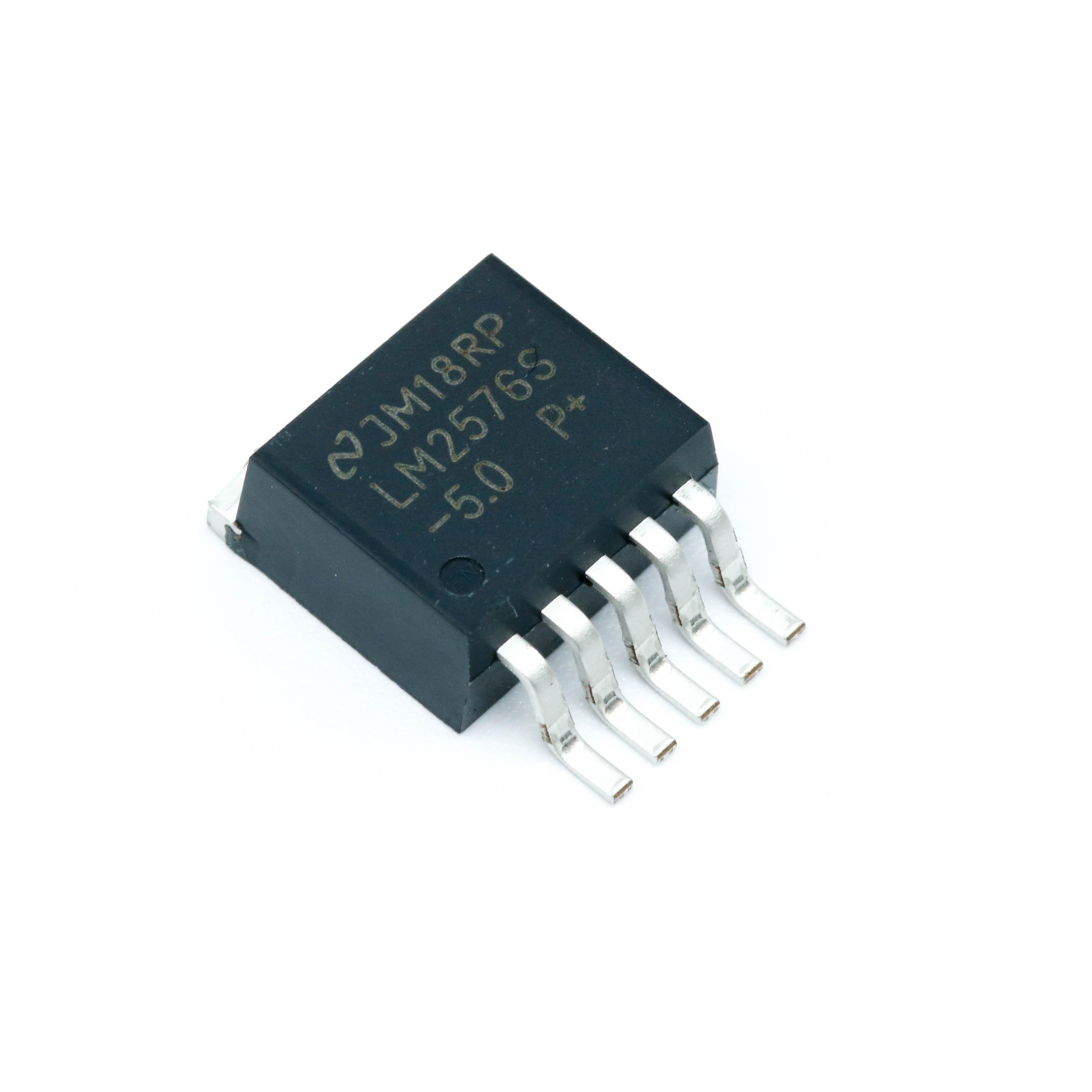

رگولاتور LM2576S 5.0

رگولاتور ولتاژ LM2576S-5.0 از شرکت Texas Instruments یک آی‌سی رگولاتور کاهنده (Buck Converter) با کارایی بالا است که برای تبدیل ولتاژ ورودی بالاتر به ولتاژ خروجی ثابت 5 ولت طراحی شده است. این محصول به دلیل طراحی ساده، کارایی بالا و قابلیت اطمینان، یکی از محبوب‌ترین انتخاب‌ها برای کاربردهای مدیریت توان در پروژه‌های الکترونیکی و صنعتی است. با توانایی ارائه جریان خروجی تا 3 آمپر و راندمان بالا (تا 88%)، این رگولاتور گزینه‌ای ایده‌آل برای طراحی منابع تغذیه با حداقل قطعات خارجی است.

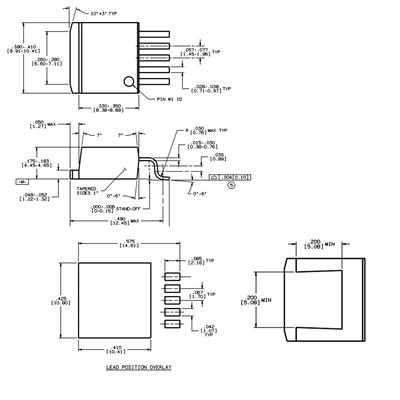

LM2576S-5.0 در پکیج TO-263-5 (D²PAK) عرضه می‌شود که امکان خنک‌سازی موثر و نصب آسان را فراهم می‌کند. این آی‌سی برای کاربردهایی مانند شارژرهای باتری، سیستم‌های جاسازی‌شده (Embedded Systems)، دستگاه‌های قابل حمل و سیستم‌های خودروسازی مناسب است.

ویژگی‌های کلیدی

• ولتاژ خروجی ثابت: 5 ولت با دقت بالا (±4% در شرایط استاندارد).

• جریان خروجی: تا 3 آمپر، مناسب برای بارهای سنگین.

• محدوده ولتاژ ورودی: 4 تا 40 ولت، که امکان استفاده در کاربردهای متنوع را فراهم می‌کند.

• راندمان بالا: تا 88%، که باعث کاهش اتلاف انرژی و گرما می‌شود.

• فرکانس سوئیچینگ: 52 کیلوهرتز، که نیاز به قطعات خارجی بزرگ را کاهش می‌دهد.

• حفاظت‌های داخلی: شامل حفاظت در برابر اضافه‌بار حرارتی و محدودیت جریان.

• طراحی ساده: نیاز به حداقل قطعات خارجی برای پیاده‌سازی مدار (معمولاً شامل یک سلف، خازن و دیود).

مزایای استفاده از LM2576S-5.0

1. سادگی طراحی: برخلاف رگولاتورهای خطی، LM2576S-5.0 به دلیل استفاده از توپولوژی سوئیچینگ، راندمان بالاتری دارد و نیاز به هیت‌سینک‌های بزرگ را کاهش می‌دهد.

2. انعطاف‌پذیری: این آی‌سی با ولتاژ ورودی گسترده (تا 40 ولت) می‌تواند در کاربردهای متنوعی مانند منابع تغذیه خودرو، سیستم‌های صنعتی و دستگاه‌های قابل حمل استفاده شود.

3. قابلیت اطمینان: حفاظت‌های داخلی در برابر دمای بیش از حد و جریان اضافی، عمر طولانی و عملکرد پایدار را تضمین می‌کند.

4. هزینه مقرون‌به‌صرفه: با توجه به تعداد کم قطعات مورد نیاز و قیمت مناسب، این رگولاتور برای پروژه‌های تجاری و DIY اقتصادی است.

کاربردها

• منابع تغذیه سوئیچینگ: برای دستگاه‌های الکترونیکی با نیاز به ولتاژ ثابت 5 ولت.

• شارژرهای باتری: طراحی شارژرهای کارآمد با جریان بالا.

• سیستم‌های جاسازی‌شده: تأمین توان برای میکروکنترلرها، سنسورها و ماژول‌های ارتباطی.

• کاربردهای خودرو: استفاده در سیستم‌های الکترونیکی خودرو به دلیل تحمل ولتاژ ورودی بالا.

• پروژه‌های DIY: مناسب برای علاقه‌مندان به الکترونیک که به دنبال راه‌حلی ساده و قابل اعتماد برای مدیریت توان هستند.

مشخصات فنی

چرا LM2576S-5.0 انتخاب بهتری نسبت به رگولاتورهای خطی است؟

رگولاتورهای خطی مانند سری 78xx گرمای زیادی تولید می‌کنند و راندمان پایینی دارند، به‌ویژه در کاربردهایی که اختلاف ولتاژ ورودی و خروجی زیاد است. در مقابل، LM2576S-5.0 با استفاده از تکنولوژی سوئیچینگ، اتلاف توان را به حداقل می‌رساند و امکان استفاده از منابع تغذیه با ولتاژهای ورودی بالاتر را فراهم می‌کند. این ویژگی باعث می‌شود که این آی‌سی برای کاربردهایی که نیاز به مصرف بهینه انرژی دارند، انتخابی برتر باشد.

پرسش‌های متداول (FAQ)

1. آیا LM2576S-5.0 برای پروژه‌های با ولتاژ ورودی متغیر مناسب است؟

بله، این رگولاتور با محدوده ولتاژ ورودی 4 تا 40 ولت، برای پروژه‌هایی که ولتاژ ورودی متغیر دارند (مانند باتری‌ها یا پنل‌های خورشیدی) بسیار مناسب است. کافی است قطعات خارجی مانند سلف و خازن با توجه به دیتاشیت انتخاب شوند.

2. چه قطعاتی برای راه‌اندازی LM2576S-5.0 نیاز است؟

برای پیاده‌سازی یک مدار پایه با LM2576S-5.0، به یک سلف (معمولاً 100 میکروهنری)، دیود شاتکی، خازن‌های ورودی و خروجی (با مقادیر پیشنهادی در دیتاشیت) و یک مقاومت بازخورد (برای نسخه‌های قابل تنظیم) نیاز دارید. دیتاشیت Texas Instruments اطلاعات دقیقی در این مورد ارائه می‌دهد.

3. آیا این رگولاتور برای کاربردهای خودرو مناسب است؟

بله، LM2576S-5.0 به دلیل تحمل ولتاژ ورودی بالا (تا 40 ولت) و عملکرد پایدار در دماهای مختلف (-40 تا +125 درجه سانتی‌گراد)، برای سیستم‌های خودرو که نیاز به ولتاژ 5 ولت پایدار دارند، گزینه‌ای عالی است.

خرید LM2576S-5.0

برای تهیه رگولاتور LM2576S-5.0 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم از فروشگاه E366.ir خرید کنید. این فروشگاه مجموعه‌ای گسترده از قطعات الکترونیکی را با ضمانت اصالت کالا ارائه می‌دهد و امکان خرید آسان و سریع را برای شما فراهم می‌کند. برای اطلاعات بیشتر و سفارش محصول، به وب‌سایت E366.ir مراجعه کنید.
