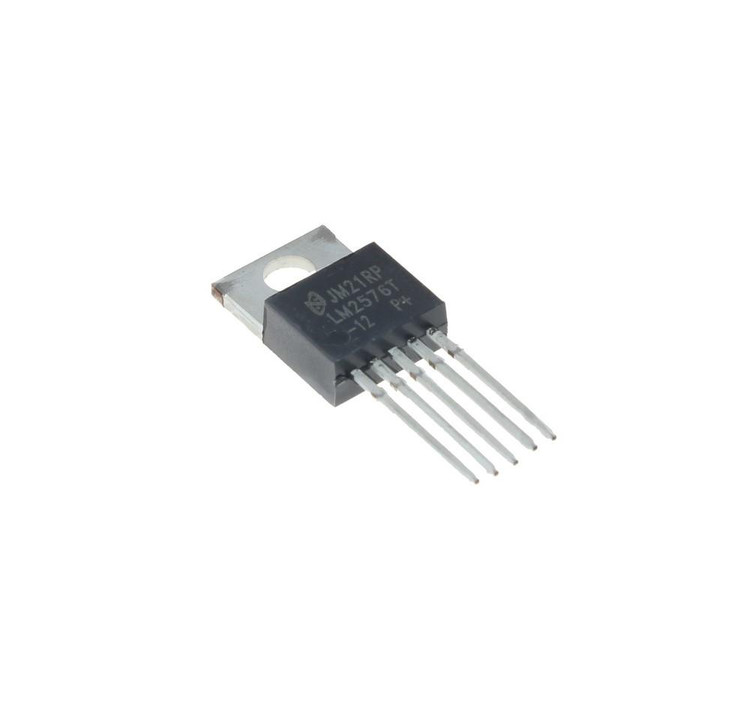

LM2576T-12 یک رگولاتور ولتاژ کاهشی (Buck Converter) از سری SIMPLE SWITCHER® شرکت Texas Instruments است که به دلیل طراحی ساده، کارایی بالا و قابلیت اطمینان، یکی از محبوب‌ترین انتخاب‌ها برای طراحی منابع تغذیه سوئیچینگ محسوب می‌شود. این آی‌سی به‌طور خاص برای تبدیل ولتاژ ورودی بالاتر به ولتاژ ثابت 12 ولت با جریان خروجی تا 3 آمپر طراحی شده است و در کاربردهای متنوعی از جمله سیستم‌های صنعتی، خودرو، و تجهیزات الکترونیکی قابل‌استفاده است. در ادامه، به بررسی مشخصات فنی، ویژگی‌ها، کاربردها و مزایای این محصول می‌پردازیم.

مشخصات فنی LM2576T-12

• نوع رگولاتور: سوئیچینگ کاهشی (Step-Down/Buck)
• ولتاژ خروجی ثابت: 12 ولت
• جریان خروجی: حداکثر 3 آمپر
• ولتاژ ورودی: 4 تا 40 ولت (در نسخه‌های HVT تا 60 ولت)
• فرکانس سوئیچینگ: 52 کیلوهرتز
• دقت ولتاژ خروجی: ±4% در شرایط مشخص‌شده
• دمای کاری: -40 تا +125 درجه سانتی‌گراد

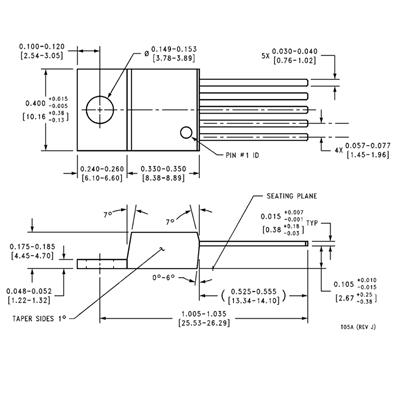

• بسته‌بندی: TO-220-5 (پکیج 5 پین با امکان نصب هیت‌سینک)
• ویژگی‌های حفاظتی: محدودسازی جریان چرخه‌به‌چرخه، خاموشی حرارتی (Thermal Shutdown)، و قابلیت خاموشی خارجی با جریان استندبای پایین (50 میکروآمپر)
• بازده: تا 90% (بسته به شرایط ورودی و بار)

ویژگی‌ها و مزایای کلیدی

1. طراحی ساده و کم‌هزینه: LM2576T-12 به دلیل نیاز به حداقل قطعات خارجی (مانند خازن، دیود شاتکی، و سلف)، طراحی منبع تغذیه را ساده و مقرون‌به‌صرفه می‌کند.
2. بازده بالا: در مقایسه با رگولاتورهای خطی سنتی، این آی‌سی به دلیل استفاده از تکنولوژی سوئیچینگ، اتلاف توان کمتری دارد و نیازی به هیت‌سینک بزرگ ندارد.
3. انعطاف‌پذیری در کاربردها: با پشتیبانی از ولتاژ ورودی گسترده (تا 40 ولت یا 60 ولت در نسخه‌های HVT)، این رگولاتور برای محیط‌های با ولتاژ ناپایدار مانند سیستم‌های خودرویی مناسب است.
4. حفاظت کامل: ویژگی‌هایی مانند محدودسازی جریان و خاموشی حرارتی، این آی‌سی را در برابر شرایط غیرعادی مانند اضافه‌بار یا دمای بالا مقاوم می‌کند.
5. سازگاری با سلف‌های استاندارد: استفاده از سلف‌های استاندارد موجود در بازار، طراحی مدارات را آسان‌تر می‌کند.

کاربردها

LM2576T-12 به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها استفاده می‌شود:

• منابع تغذیه صنعتی: تأمین ولتاژ پایدار 12 ولت برای سیستم‌های کنترل و اتوماسیون.
• الکترونیک خودرو: استفاده در سیستم‌های برقی خودرو برای تنظیم ولتاژ باتری (12 تا 24 ولت) به 12 ولت ثابت.
• تجهیزات قابل‌حمل: تأمین توان برای دستگاه‌های الکترونیکی با مصرف توان بالا.
• شارژرهای باتری: طراحی شارژرهای کارآمد برای باتری‌های 12 ولتی.
• سیستم‌های مخابراتی: تأمین ولتاژ پایدار برای تجهیزات ارتباطی.

چرا LM2576T-12 انتخابی ایده‌آل است؟

این رگولاتور با ترکیب کارایی بالا، طراحی ساده، و قابلیت اطمینان، گزینه‌ای مناسب برای مهندسان و طراحانی است که به دنبال راه‌حلی کم‌هزینه و در عین حال قدرتمند برای مدیریت ولتاژ هستند. توانایی کار در دماهای بالا و پایین، همراه با ویژگی‌های حفاظتی قوی، این آی‌سی را به گزینه‌ای ایده‌آل برای پروژه‌های حرفه‌ای تبدیل کرده است.

سوالات متداول (FAQ)

1. LM2576T-12 برای چه نوع پروژه‌هایی مناسب است؟
   این آی‌سی برای پروژه‌هایی که نیاز به تبدیل ولتاژ ورودی بالا (تا 40 ولت) به ولتاژ ثابت 12 ولت با جریان حداکثر 3 آمپر دارند، مناسب است. کاربردهای رایج شامل منابع تغذیه صنعتی، سیستم‌های خودرویی، و شارژرهای باتری است.
2. آیا LM2576T-12 نیاز به هیت‌سینک دارد؟
   در کاربردهای با جریان بالا (نزدیک به 3 آمپر) یا ولتاژ ورودی بالا، استفاده از هیت‌سینک توصیه می‌شود. بااین‌حال، به دلیل بازده بالای این رگولاتور، در بسیاری از موارد نیازی به هیت‌سینک بزرگ نیست.
3. تفاوت LM2576T-12 با نسخه‌های دیگر مانند LM2576T-ADJ چیست؟
   LM2576T-12 دارای ولتاژ خروجی ثابت 12 ولت است، در حالی که نسخه ADJ امکان تنظیم ولتاژ خروجی (1.23 تا 37 ولت) را با استفاده از مقاومت‌های خارجی فراهم می‌کند.

خرید LM2576T-12 از فروشگاه معتبر

برای خرید LM2576T-12 و سایر قطعات الکترونیکی با کیفیت و اصل، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین با ارائه محصولات معتبر و خدمات پشتیبانی قوی، انتخابی مطمئن برای تأمین نیازهای پروژه‌های الکترونیکی شما است. همین حالا به E366.ir سر بزنید و خرید خود را با اطمینان انجام دهید!

منابع: اطلاعات فنی از دیتاشیت رسمی Texas Instruments و منابع معتبر مانند Mouser و Octopart استخراج شده است.
